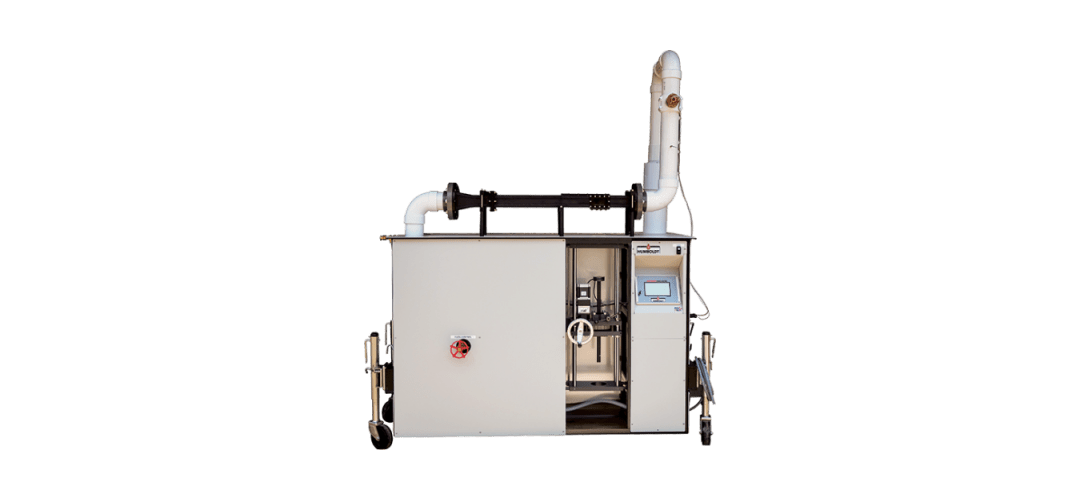

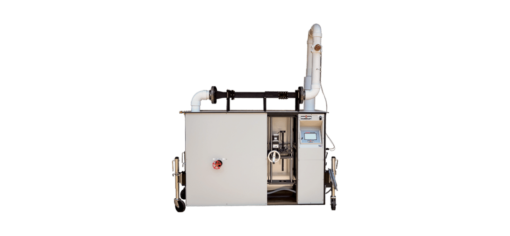

Aparato de función de erosión -HM-5940

El aparato de función de erosión HM-5940.3F  fue diseñado y construido para prevenir fallas en puentes al medir la erosionabilidad del suelo. Utilizado junto con el método de predicción de socavación SRICOS, el HM-5940 puede proporcionar mediciones de erosionabilidad más precisas y predicciones de socavación que las que se podían obtener anteriormente. Las aplicaciones para su uso incluyen: socavación en puentes, tuberías de presas, erosión de playas y problemas de erosión superficial. En el caso de socavación en puentes, el Aparato de función de erosión conduce a una mayor precisión en las predicciones de profundidad de socavación, ofreciendo varias ventajas sobre los métodos de prueba anteriores. Estas ventajas incluyen: mínima perturbación de la muestra; medición de la tasa de erosión frente al estrés por cizalladura; medición del esfuerzo cortante crítico, y la incorporación de los resultados de la prueba del método de predicción de socavación SRICOS. El aparato de función de erosión HM-4000 utiliza tubos Shelby estándar de 3.0 “OD x 2.875: ID (76.2 x 73 mm) El método SRICOS mejora la precisión El HM-5940 Aparato de función de erosión está diseñado para ser utilizado en conjunto con el método SRICOS de predicción de socavación. El método de predicción de socavación SRICOS y el aparato de función de erosión HM-5940 fueron desarrollados a través de una investigación llevada a cabo por Jean-Louis Briaud, En comparación con la ecuación HEC-18 (un estándar para el cálculo de predicciones de socavación), SRICOS generalmente conduce a profundidades de socavamiento calculadas más pequeñas y se compara de manera más favorable con PHD, PE y el equipo de investigación de socavación del Texas Transportation Institute del Texas A & M University System. a las profundidades de socavación medidas reales.

• Interfaz de pantalla táctil de 7 “
• Registra y tabula datos de prueba.
• Puede almacenar cientos de pruebas a la vez.
• Gráficos de tasa de flujo frente al tiempo, así como la temperatura del agua frente al tiempo
• El sistema puede llenar automáticamente el tanque de agua usando sensores de nivel de agua.
• El sistema puede alternar automáticamente entre el sumidero de agua y el llenado de agua durante las pruebas para mantener bajas las temperaturas del agua.
• Si está conectado a Internet, la máquina se actualizará automáticamente con las actualizaciones de firmware disponibles.
• Los datos de prueba se pueden exportar a un dispositivo USB para transferirlos a una
• PC con el “software de descarga de datos” del sitio web
• El motor puede empujar la muestra a cualquier distancia específica personalizable por el usuario.

El Aparato de función de erosión usa cualquiera de las dos variantes del método SRICOS:

El método Extended SRICOS
1) Calcula la profundidad máxima de socavación.
2) Recolecte muestras de suelo en el sitio.
3) Pruebe las muestras en el Aparato de función de erosión para obtener la tasa de erosión frente a la tensión de corte hidráulica aplicada.
4) Prepare el hidrograma de velocidad para el puente.
5) Use el programa SRICOS con 3 y 4 arriba como entrada y genere la profundidad de socavación vs. tiempo durante el período cubierto por el hidrograma elegido.

El Método Simple SRICOS
1) Calcula la profundidad máxima de socavación.
2) Recolecte muestras de suelo en el sitio.
3) Pruebe las muestras en el Aparato de función de erosión para obtener la tasa de erosión frente a la tensión de corte hidráulica aplicada.
4) Calcule el tiempo equivalente para una vida de diseño dada del puente y para la velocidad de diseño.
5) Usando ecuaciones conocidas, calcule la socavación
profundidad al final de la vida de diseño.
