- Está disponible en acero inoxidable 304 o 316L, lo que garantiza una fuerte resistencia a la corrosión para una amplia gama de aplicaciones.
- Además, está disponible en configuración horizontal o vertical. Normalmente, una configuración vertical se compone de 10 filtros redondos de 40 ”. Para caudales grandes superiores a 1000m3 / h, recomendamos elegir una configuración horizontal con cartuchos de filtro HF150 de 60 ”, ya que satisface las aplicaciones de caudales grandes y es relativamente fácil de cambiar.
Especificaciones Técnicas
Acabado de superficie Condiciones de operación Material de construcción Conexión
Tipo polaco Acabado de espejo o acabado de espejo interior
Opción de superficie Ra interno: 0,6 µm o Ra externo: 0,8 µm
Presión máxima de funcionamiento 0.6Mpa (6bar) / 1.0Mpa(10bar)
Temperatura máxima de funcionamiento 90 ° C (194 ° F) / Temperatura de diseño: 140 ° C
Cuerpo de la carcasa 304 o 316L
Ventilación / drenaje 304 o 316L
Perno roscado 304
Leg 304
Junta tórica / juntas Silicio, Viton, EPDM
Conexión del cuerpo Perno de giro / abrazadera en C
Entrada / Salida Brida
Respiradero G1/2”
Drenaje G1”
Manómetro M14*1.5

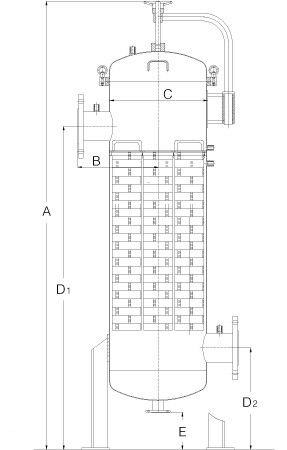

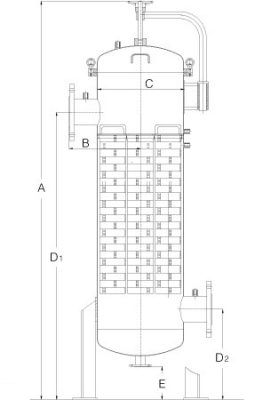

| 1 ronda | 3 rondas | 4 rondas | 5 rondas | 6 rondas | 7 rondas | |
| 40" 60" | 40" 60" | 40" 60" | 40" 60" | 40" 60" | 40" 60" | |
| A | 1555 2055 | 2170 2670 | 2200 2700 | 2580 3080 | 2600 3100 | 2600 3100 |
| B | 250 250 | 380 380 | 400 400 | 410 410 | 455 455 | 455 455 |
| C | 219 219 | 400 400 | 450 450 | 550 550 | 550 550 | 550 550 |
| D1 | 1355 1855 | 1655 2155 | 2175 2675 | 1840 2340 | 1860 2360 | 1860 2360 |
| D2 | 335 335 | 405 405 | 420 420 | 550 550 | 570 570 | 570 570 |
| E | 150 150 | 150 150 | 200 200 | 200 200 | 200 200 | 200 200 |
