Características de diseño
- Acabado superficial de calidad – Ra interno: 0.3μm; Ra externo: 0.4μm. El diseño sanitario evita el atrapamiento o la acumulación de contaminantes. También está disponible todo electropulido.
- Ventilación y drenaje: el manguito roscado está separado por una rosca escalonada para que el tubo de conexión no se ondule durante la operación de drenaje o ventilación.
- Ventilación y drenaje agrandados: el diámetro interno se conecta con un tubo de 8 mm.
- La abrazadera de cierre de liberación rápida permite un desmontaje rápido: nuestras abrazaderas de cierre seccionales aumentan la resistencia a la presión en un 20% en comparación con las abrazaderas normales.
- Cuando funciona a alta presión de funcionamiento, las abrazaderas de cierre de liberación rápida proporcionan un sellado perfecto para las juntas tóricas de PTFE. La presión máxima de funcionamiento puede alcanzar los 10 bar.
- La tuerca ajustable en las patas permite ajustar la longitud del filtro
Especificaciones Técnicas
| Acabado de superficie | |
| Tipo polaco | Pulido espejo o pulido interior electro |
| Opción de superficie | Ra interno: 0.3μm o Ra externo: 0.4μm |
Condiciones de operación | |
| Presión máxima de funcionamiento | 0.6Mpa (6bar) |
| Temperatura máxima de funcionamiento | 135°C（266°F) |
| Esterilización por vapor | In-situ / Autoclave @ 121°C / 30 min |
Material de construcción | |
| Cuerpo de la carcasa | 304 o 316L |
| Ventilación / drenaje | 304 o 316L |
| Abrazadera | 304 |
| Junta tórica / juntas | Silicio, Viton, EPDM |
Conexión | |
| Conexión del cuerpo | Tri-abrazadera, abrazadera reforzada |
| Entrada / Salida | Abrazadera de 1 pulgada (DN 25) |
| Respiradero | 4 mm se puede conectar con un tubo de 8 mm |
| Drenar | 4 mm se puede conectar con un tubo de 8 mm |

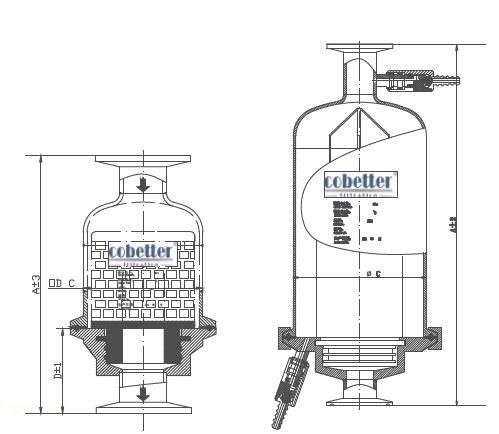

| 1 ronda 5 pulgadas | 1 ronda 10 pulgadas | 1 ronda 20 pulgadas |
|
| A | 297 | 417 | 667 |
| C | 102 | 102 | 102 |
