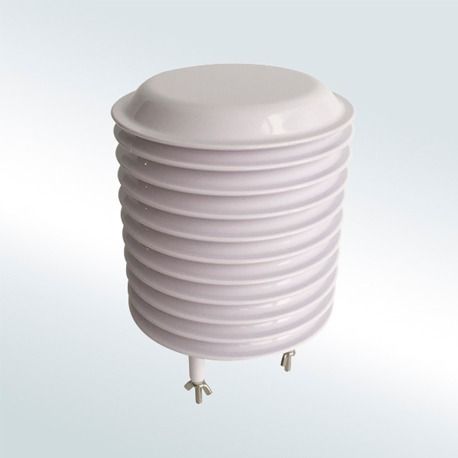

El escudo de radiación de placas (refugio de instrumentos) B-01-05-08-0100 protege los sensores de temperatura, la humedad relativa o la presión barométrica contra la radiación solar y la precipitación. Este escudo se basa en una combinación de geometría de placa, material y ventilación natural para proporcionar un blindaje efectivo. El escudo de radiación refleja la luz solar desde cualquier dirección, previene la radiación directa del sol y la reflexión en el suelo hacia la radiación del sensor, para proteger el instrumento de los efectos de fuertes vientos, lluvia, nieve, etc; libremente a través del aire, haciendo que el instrumento funcione con ventilación entorno, para garantizar la precisión de los datos medidos. Los productos con alta reflectividad y baja conductividad térmica, resistencia a la función de rayos ultravioleta, se pueden utilizar en condiciones climáticas extremas.
Especificaciones
Articulo | Especificaciones |
Numero de placas | 4-20 placas opcionales, typ .: 11,14,19 |
Color | Blanco |
Material | Plástico de ingeniería ABS anti-radiación y tornillo de acero inoxidable |
Temperatura de funcionamiento | -40℃-+75℃ |
Dimensiones | Diámetro interior: 62 mm, diámetro exterior: 140 mm / 180 mm |
Accesorios Opcionales | Soporte de metal (304SS), Abraza el tornillo del aro (diámetro interno: 60 mm, 304SS) |
Dimensión
Placas | Espacio interior (mm) | D1 (mm) | H1 (mm) | H2 ( mm ) |
4 | ø62 * 45 | 140 | 51 | aprox.55 |
5 | ø62 * 57 | 140 | 64 | aprox.55 |
6 | ø62 * 70 | 140 | 76 | aprox.55 |
7 | ø62 * 82 | 140 | 89 | aprox.55 |
8 | ø62 * 95 | 140 | 101 | aprox.55 |
9 | ø62 * 107 | 140 | 114 | aprox.55 |
10 | ø62 * 120 | 140 | 126 | aprox.55 |
11 | ø62 * 132 | 140 | 139 | aprox.55 |
12 | ø62 * 145 | 140 | 151 | aprox.55 |
13 | ø62 * 157 | 140 | 164 | aprox.55 |
14 | ø62 * 170 | 140 | 176 | aprox.55 |
15 | ø62 * 182 | 140 | 189 | aprox.55 |
16 | ø62 * 195 | 140 | 201 | aprox.55 |
17 | ø62 * 207 | 140 | 214 | aprox.55 |
18 | ø62 * 220 | 140 | 226 | aprox.55 |
19 | ø62 * 232 | 140 | 239 | aprox.55 |
20 | ø62 * 245 | 140 | 251 | aprox.55 |
