- Usado como un instrumento independiente, el CM-5 es también compatible con el software SpectraMagic NX para almacenar mediciones y brindar un análisis de color más comprehensivo, como también con el software Colibri para formular recetas de color para varias aplicaciones.
Características
- Opciones de tamaño de apertura: incluye tres tamaños de apertura, 3mm, 8mm y 30mm, para evaluar en forma precisa el color y apariencia de muestras de diferentes tamaños

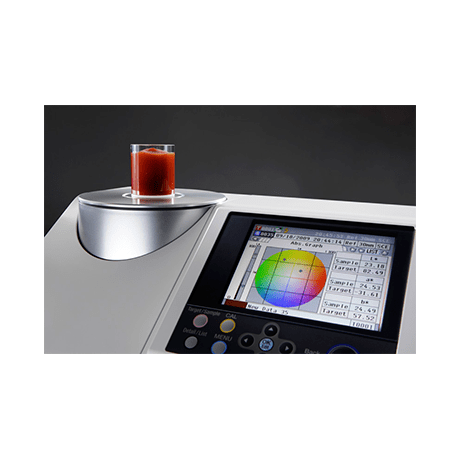

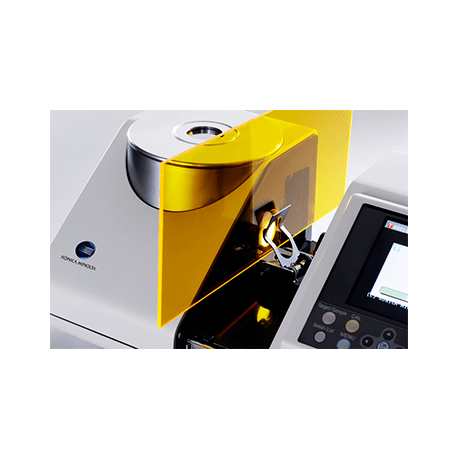

- Versátil: equipado con puerto en la parte superior para medición de muestras opacas como también cámara de transmitancia para medición de muestras transparentes y translúcidas
- Pruebas de Aprobación/Rechazo: inmediatamente determina si la muestra cumple con el estándar definido o color objetivo para mejorar la eficiencia del usuario
- Calibración automática: el instrumento es calibrado automáticamente con cada encendido para mantener su alto desempeño y precisión
- Gran Pantalla LCD de color: exhibe los datos en forma numérica o gráfica claramente, incluye valores de color, gráficos espectrales y de diferencia de color para facilitar la interpretación de los resultados de medición
- Fácil de Operar: Posee un asistente de operación para guiar a los usuarios a través de la instalación y uso del instrumento
- Adecuado para usuarios múltiples: especificaciones individuales del instrumento se pueden almacenar en una tarjeta de memoria USB para eliminar confusión entre usuarios múltiples
- Fórmulas específicas según industria: varios índices específicos de industrias pueden almacenarse en el instrumento, incluyendo Gardner, Hazen/APHA, números de color de yodo, Farmacopea Europea y Farmacopea de los EE. UU, para cumplir con las necesidades de la aplicación en forma rápida y efectiva
- 8 Opciones de idiomas: Inglés, Español, Alemán, Italiano, Francés, Portugués, Japonés y Chino simplificado
- Uso Independiente o con software: almacena resultados de medición y exhibe datos numéricamente y en gráficos eliminando la necesidad de computadora, puede ser integrado con el software del SpectraMagic NX para brindar un análisis de color más comprehensivo, como también con el software Colibri para formular recetas de color para varias aplicaciones
Especificaciones
| Sistema de iluminación y visión | Reflectancia: di:8°, de:8° (iluminación difusa: visión 8°) SCI (componente especular incluido) / SCE (componente especular excluido), conmutables Conforme a las normas CIE N° 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil (Parte) 7 y JIS Z 8722 (Condición C) Transmitancia: di:0°, de:0° (iluminación difusa: visión 0°) |
| Tamaño de la esfera de integración | Φ152 mm |
| Detector | Doble red de fotodiodos de silicio de 40 elementos |
| Dispositivo de separación espectral | Rejilla de difracción plana |
| Rango de longitudes de onda | 360 nm to 740 nm |
| Espaciado de longitudes de onda | 10 nm |
| Ancho de banda medio | Aprox. 10 nm |
| Rango de valores de medición | 0 a 175 % (reflectancia o transmitancia); Resolución de salida/visualización: 0.01% |
| Fuente de iluminación | Lámpara de xenón pulsada |
| Tiempo de medición | Aprox. 1 s (para salida/visualización de datos); intervalo de medición mínimo: aprox. 3 s |
| Área de medición / iluminación | Reflectancia: Variable, por cambio del área y la configuración. LAV: Φ 30 mm/Φ 36 mm; MAV (opcional): Φ 8 mm/Φ 11 mm; SAV (opcional): Φ 3 mm/Φ 6 mm Transmitancia: Φ26 mm |
| Repetitividad | Reflectancia espectral: desviación estándar dentro de 0.1% (400 nm a 740 nm) Valor de cromaticidad: desviación estándar dentro de ΔE*ab 0.04 * Cuando se mide una placa blanca de calibración 30 veces con intervalos de 10 segundos, después de la calibración del blanco |
| Acuerdo interinstrumental | dentro de ΔE*ab 0.15 (típica) (LAV/SCI) |
| (En base a 12 cerámicas de color BCRA Serie II comparadas con los valores medidos con un cuerpo de medición master bajo condiciones estándar de Konica Minolta) | |
| Cámara de transmitancia | Sin paredes (longitud de muestra ilimitada); profundidad (espesor máximo de la muestra): 60 mm Pueden instalarse y quitarse soportes de muestra (opcionales) para sostener láminas de muestra o recipientes de muestras líquidas |
| Pantalla | Cristal líquido (LCD) a color tipo TFT, 5.7 pulgadas |
| Idiomas de visualización | inglés, japonés, alemán, francés, italiano, español, chino simplificado |
| Calibración del blanco/100% | Calibración automática del blanco (reflectancia) / 100% (transmitancia) mediante una placa de calibración del blanco interna (No aplicable a calibración del 100% cuando se usan celdas para la medición de transmitancia de líquidos). |
| Interfaz | USB 1.1 (conexión a PC; tarjeta de memoria USB); RS-232C estándar (conexión a impresora serie) |
| Observador | Observador estándar de 2° u Observador estándar de 10° |
| Iluminante | A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (es posible la evaluación simultánea con dos fuentes de iluminación) |
| Datos visualizados | Valores espectrales, gráfico espectral, valores colorimétricos, valores de diferencia de color, gráfico de diferencia de color, resultados pasa/no pasa, pseudocolor, evaluación de color |
| Espacios de color | L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell, y diferencias de color en estos espacios (excepto Munsell) |
| Índice | Reflectancia: MI; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); Blancura ISO; B (ASTM E 313-73) Transmitancia: Gardner; Número de color de yodo; Hazen/APHA; Farmacopea europea; Farmacopea de los EE. UU. |
| Índice de usuario | Índice definido por el usuario |
| Ecuación de diferencia de color | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c) |
| Estimación pasa/no pasa | La tolerancias pueden establecerse en valores colorimétricos (excepto Munsell), valores de diferencia de color o valores de índice de reflectancia |
| Datos almacenables | Datos de mediciones: 4000 mediciones; datos de color estándar: 1000 mediciones |
| Almacenamiento en tarjeta de memoria USB* | Almacenamiento de datos de medición y datos de color objetivo. Almacenamiento/lectura de ajustes de condición de medición * No pueden usarse memorias USB con seguridad activada. |
| Alimentación eléctrica | AC 100 a 240 V, 50/60 Hz (mediante el adaptador de AC exclusivo) |
| Tamaño | Cubierta deslizante cerrada: 385 (A) x 192 (H) x 261 (P) mm Cubierta deslizante abierta: 475 (A) x 192 (H) x 261 (P) mm |
| Peso | Aprox. 5.8 kg |
| Rango de valores de temperatura/humedad de operación | 13 a 33 °C, humedad relativa 80 % o menor (a 33 °C) sin condensación |
| Rango de valores de temperatura/humedad de almacenamiento | 0 a 40 °C, humedad relativa 80 % o menor (a 33 °C) sin condensación |
Accesorios Incluidos
 |  | | |
| A0E8-728 Adaptador AC AC-A305 (120V) | A168-601 Cubre Polvo CM-A191 | A168-706 Máscara de Transmitancia (20MM) CM-A200 | A168-703 Máscara Objetivo (30mm) CM-A197 |
|  | ||
| A168-715 Cable a Tierra CM-A211 | A168-711 Cable USB IF-A19 (2M) |
Accesorios Sugeridos
 |  |  |  |
| Paquete de Medición de Célula 10 MM CM-A207 | A168-716 Vidrio de Calibración para Plato Petri CM-A212 | 1870-712 Plato Petri CM-A128 | Equipo de medición de transmitancia CM-A206 |
| | | |
| 1870-704 Caja de Calibración Cero CM-A124 | A168-709 Máscara Objetivo (para plato Petri) CA-A203 | A168-717 Plato de Cal. De Transmitancia Cero CM-A213 | A168-705 Anexo de Porta muestra de Transmitancia (CM-A199) |
| | | |
| A168-603 Estuche para Accesorios CR-A193 | 1864-708 Porta muestra de Transmitancia CM-A96 | A168-704 Porta muestra de Transmitancia ( 10MM) CM-198 | A168-710 Cal. De Transmitancia Cero (10MM) CM-A204 |
| | |  |
| A168-701 Máscara Objetivo (3MM) CM-A195 | A168-702 Máscara Objetivo (8MM) CM-A196 | A168-708 Espejo de Visión de Muestra CM-A202 | 1870-715 Célula Plástica CM-A130 (2mm) 100 por caja |
 |  |  | |
| 1870-716 Célula Plástica CM-A131 (10mm) 100 por caja | 1870-717 Célula Plástica CM-A132 (20mm) 100 por caja | 1864-709 Célula CM-A97 (2mm) | 1864-710 Célula CM-A98 (10mm) |
 | | | |
| 1864-711 Célula CM-A99 (20mm) | 1892-755 Cable AC (120v) | 1854-730 Cable Conector CM-A58 | 9970-2450 Espectro Corrector EZ |
| | | |
| 7600-0000-2843 Mostrador Personalizado para CM-5 | 1870-704 Caja de Cal. Cero CM-A124 | A168-720 Plato Petri Mini CM-157 | A168-721 Máscara Objetivo CM-158 (para plato mini) |
| | ||
| A168-722 Vidrio de Cal. para plato Petri mini CM-A159 | A168-700 Plato de Cal. Blanco CM.A210 |
