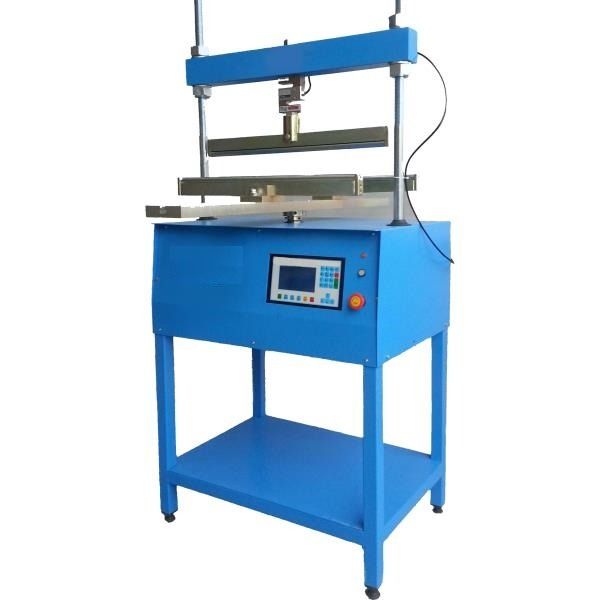

El dispositivo funciona con un motor electromecánico y la capacidad máxima del bastidor es de 50 kN. El pistón está ubicado debajo de la platina y la celda de carga de 50 kN está instalada en la parte superior del puente. La distancia vertical se puede ajustar con la ayuda de la platina superior.
La máquina de prueba puede controlarse desde la computadora automáticamente o ejecutarse desde la unidad de control de forma automática o manual.
Los valores de carga / tensión se pueden leer desde la computadora en línea o desde la unidad de lectura gráfica de la pantalla LCD. El dispositivo está protegido por un interruptor de emergencia e interruptores de límite de pistón superior e inferior.
La máquina consta de;
- Marco de carga
- Unidad de lectura gráfica digital
- Software
Marco de carga
El marco hecho de una base de acero fundido incluye caja de cambios, soporta 2 millas Puente de sujeción y sistema de celda de carga. La base se apoya en una mesa de 4 columnas para facilitar el transporte.
Unidad de lectura de gráficos digitales
La unidad está ubicada en el soporte de la base. La celda de carga y el motor están conectados a la unidad y los valores de carga se leen en la pantalla gráfica.
Software
El dispositivo se puede conectar a cualquier computadora con puerto serie o USB con adaptador de puerto serie.
El programa puede registrar los datos de la prueba e imprimir el informe de la prueba.
Especificaciones Técnicas
| Modelo | Código de producto | Nombre del producto | Dimensiones (cm) | Peso (kg) | Fuente de alimentación |
|---|---|---|---|---|---|
| BellMaqPruFle-150 | B-01-03-06-140101 | Máquina de prueba de flexión electromecánica | 51x75x160 | 150 | 220 V 50-50 Hz. 1 ph |
Accesorios/Repuestos
| Código de producto | Nombre del producto | Fuente de alimentación |
|---|---|---|
| B-01-03-06-140201 | Marco de Máquina de prueba de flexión electromecánica | - |
| B-01-03-06-140301 | Impresora de ordenador | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-140401 | Convertidor de puerto USB a maíz | - |
| B-01-03-06-140501 | Celda de carga, 50 kN de capacidad | - |
| B-01-03-06-140601 | Unidad de lectura gráfica digital | 220 V, 50-60 Hz, 1 ph |
| B-01-03-06-140701 | Software | - |
