Los microscopios Euromex para aplicaciones de ciencias de los materiales tienen los objetivos específicos y otros equipos como iluminadores incidentes, sistemas de polarización y los filtros de compensación. Esto permite la observación precisa de materiales como metales, plásticos, minerales, asbesto, vidrio, madera y productos químicos. Euromex ofrece una amplia gama de microscopios metalográficos, microscopios metalográficos de platina invertida, microscopios petrográficos con platinas giratorias y objetivos libres de tensión especiales para la luz polarizada y microscopios para la identificación de asbesto.
iScope para ciencia de materiales (petrográfico)
Los microscopios iScope para ciencia de materiales se suministran con los accesorios específicos que convierten el iScope en un microscopio de alta calidad adecuado para diversas aplicaciones. Hay tres tipos de microscopios para ciencia de los materiales; microscopio metalográficos, microscopios petrográficos y microscopios para el estudio del asbesto.
Los iconos se utilizan para indicar las diversas funciones de un microscopio.
Haga Click y encontrará más detalles sobre el significado de cada icono.
A destacar
- Modelo binocular y trinocular
- Pareja de oculares EWF10x/22 mm.
- Ocular EWF10x/20 mm. con retículo en cruz y ocular EWF10x/20 mm. con retículo en cruz micrométrico
- Revólver porta-objetivos cuádruple
- Objetivos corregidos a infinito y libres de tensión
- Platina circular Ø 160 mm.
- Iluminación transmitida Köhler NeoLED 3W
- Iluminación incidente halógena 12V 50W
- Sensor iCare
Modelos
iScope para ciencia de materiales (petrográfico)
| MODELOS | Binocular | Trinocular | Oculares EWF10x/22 mm | Ocular EWF10x/20 mm. con retículo en cruz | Ocular EWF10x/20 mm. con retículo en cruz micrométrico | Objetivos Planos PLPOLi (IOS) 4x/10x/20x/S40x (1) | PLPOLRi 4x/10x/20x/50x IOS objectives (1) | Platina giratoria 360° Ø160 mm. | Condensador de polarización con polarizador graduado (giratorio 360°) | Iluminación transmitida Köhler NeoLED 3W | Epi-iluminación halógena 12V 50W | |
| IS.1052‑PLPOLi | • | • | • | • | • | • | • | • |  |
|||

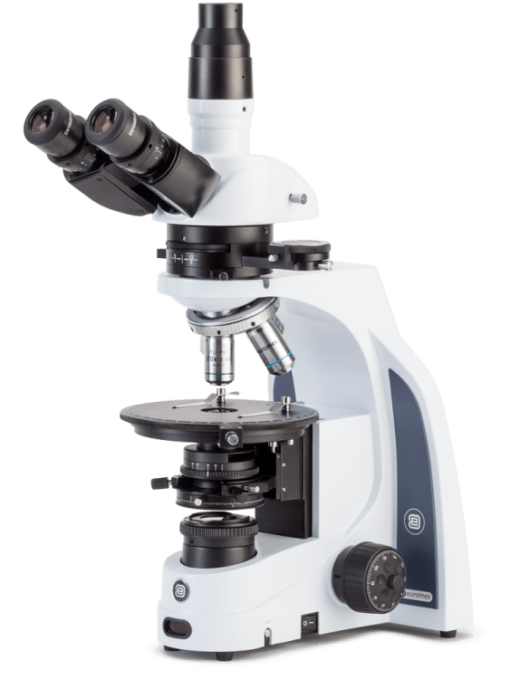

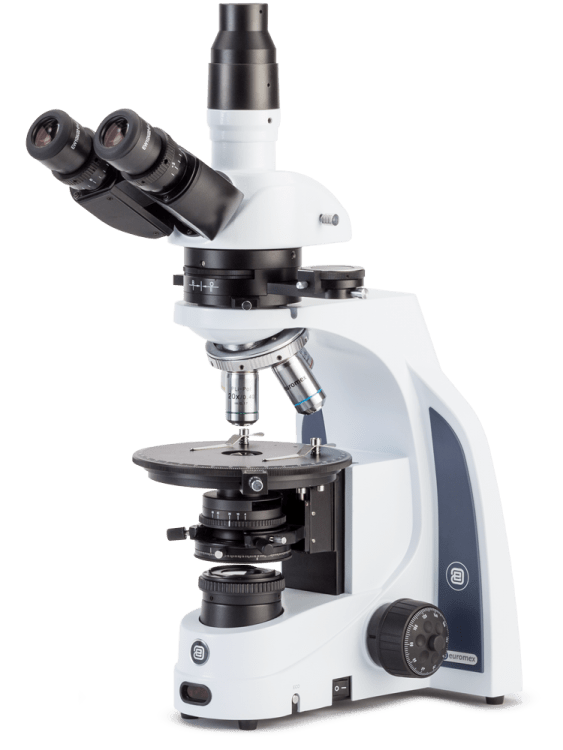

| IS.1053‑PLPOLi | • | • | • | • | • | • | • | • |  |
|||
| IS.1052‑PLPOLRi | • | • | • | • | • | • | • | • | • |  |
||

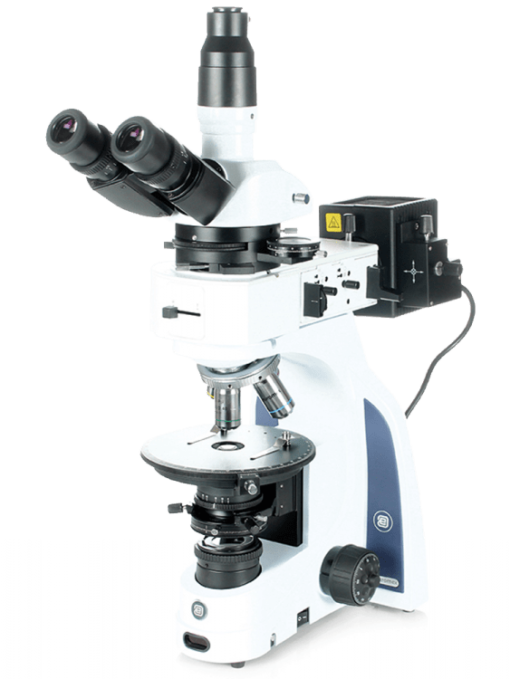

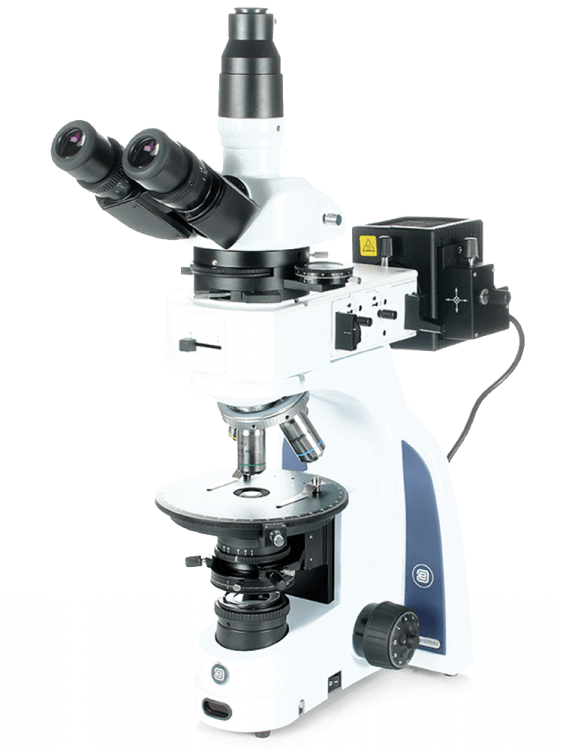

| IS.1053‑PLPOLRi | • | • | • | • | • | • | • | • | • |  |
(1) Libre de tensión (específico para luz polarizada)
Especificaciones
OCULARES
Los microscopios petrográficos iScope se suministran con una pareja de oculares EWF10x/22 mm (para porta-ocualr Ø 30 mm.), un ocular EWF10x/20 mm. con retículo en cruz y un ocular EWF10x/20 mm. con retículo micrométrico en cruz
CABEZAL
Cabezal binocular y trinocular de diseño Siedentopf con tubos porta-oculares inclinados a 30°. Distancia inter-pupilar ajustable entre 48 y 76 mm. Corrección de + 5 dioptrías en ambos tubos porta-oculares. Sistema ergonómico de giro tipo mariposa del cabezal que permite dos posiciónes de observación: alta (431 mm) y baja (397 mm.). El cabezal trinocular tiene un puerto de documentación de Ø 23.2 mm
REVÓLVER PORTA-OBJETIVOS
Revólver porta-objetivos cuádruple en posición inversa y montado sobre rodamientos a bolas de alta precisión
OBJETIVOS
|
Plan PLPOLi IOS1 |
5x/0.12 |
10x/0.25 |
20x/0.40 |
S40x/0.65 |
60x/0.85 3 |
S100x/1.25 3 |
|
Plan PLPOLRi IOS2 |
5x/0.12 |
10x/0.25 |
20x/0.40 |
50x/0.75 |
S100x/0.80 3 |
1) Plano-acromáticos PLPOLi libres de tensión (específicos para luz polarizada) y corregidos a infinito
Todos los componentes ópticos tienen tratamiento anti-moho y tratamiento de capas de anti-reflexión para la máxima transmisión de luz
PLATINA
Circular de Ø 160 mm., giratoria 360º y con vernier. Carro móvil X-Y opcional con desplazamiento de 30 x 40 mm. (IS.9522).
CONDENSADOR
De Abbe A.N. 1.25 regulable en altura y con diafragma iris. Con polarizador giratorio 360º
Condensador opcional de tipo Abbe con lente abatible A.N. 0.90/1.25 regulable en altura y con diafragma iris
ENFOQUE
Enfoque macro y micrométrico de precisión 1 μm, 200 graduaciones por vuelta de micrométrico (0.2 mm.). Desplazamiento total de aproximadamente 24 mm. Con sistema de seguridad para limitar la altura de la platina y proteger la muestra y los objetivos de alto aumento. Con ajuste de tensión de enfoque
ILUMINACIÓN TRANSMITIDA
De diseño Köhler mediante NeoLED 3 W de intensidad regulable y con fuente de alimentación interna 100-240 Vca
ILUMINACIÓN INCIDENTE
Mediante lámpara halógena 12V 50W de intensidad regulable y fuente de alimentación externa 100-240 Vca. Suministrado con filtro polarizador giratorio 360º, analizador, lente de Bertrand, lámina compensadora λ (rojo primer órden), lámina compensaora retardante 1/4 λ, lámina de cuarzo, lámina con filtro verde y azul, lámina con filtro blanco esmerilado y filtro polarizante
SENSOR ICARE
Este sensor permite evitar la perdida innecesaria de energía. La iluminación del microscopio se apaga automáticamente poco después de que el usuario deje de estar delante del microscopio
SISTEMA DE ALMACENAMIENTO DEL CABLE – CSS
Los microscopios iScope permiten al usuario almacenar el cable de alimentación en la parte posterior del estativo. En la parte posterior del estativo también se encuentra un asa que permite un cómodo transporte del microscopio
CONFIGURACIONES
El microscopio iScope esta disponible en una gran cantidad de configuraciones y también permite la actualización con una gran variedad de accesorios opcionales
• Modelos con campo claro • Modelos con contraste de fase • Modelos petrográficos y para análisis de Asbestos • Modelos con campo oscuro • Modelos con epi-fluorescencia • Modelos metalográficos
EMBALAJE
Suministrado con cable de alimentación, funda de protección, fusible de recambio y manual de usuario. Estuche de poli-estireno.
Accesorios
EWF 10x/22 mm eyepiece, 30 mm tube for iScope
Ocular EWF10x/22 mm. con micrómetro 10/100 mm. y cruz, porta-ocular de 30 mm. Ø
Ocular EWF10x/22 mm. con micrómetro 10/100 mm. y cruz, porta-ocular de 30 mm. Ø
Ocular EWF10x/22 mm. con micrómetro 10/100 mm. y cruz, porta-ocular de 30 mm. Ø
Ocular WF12,5x/15 mm., porta-ocular de 30 mm. Ø
Ocular WF12,5x/15 mm., con retículo Walton Beckett, porta-ocular de 30 mm. Ø
Ocular WF15x/16 mm., porta-ocular de 30 mm. Ø
Ocular WF10x/12 mm., porta-ocular de 30 mm. Ø
Pareja de protectores de goma, oculares porta-ocular de 30 mm. Ø
Objetivo corregido a infinito (IOS) Plano acromático Pli 4x/0.10
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 5x/0.10 para iScope petrográfico, sin corrección de cubre-objetos. D.T. 15,5 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 10x/0.25 para iScope petrográfico, no corrección de cubre-objetos. D.T. 10 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 20x/0.40 para iScope petrográfico, con corrección de cubre-objetos de 0,17 mm. D.T. 5,1 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 40x/0.65 para iScope petrográfico, con corrección de cubre-objetos de 0,17 mm. D.T. 0,54 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 60x/0.85 para iScope petrográfico, con corrección de cubre-objetos de 0,17 mm. D.T. 0,14 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 100x/1.25-oil para iScope petrográfico, con corrección de cubre-objetos de 0,17 mm. D.T. 0,13 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 4x/0.10 para iScope petrográfico con iluminación incidente, sin corrección de cubre-objetos. D.T. 15,5 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 10x/0.25 para iScope petrográfico con iluminación incidente y transmitida, sin corrección de cubre-objetos. D.T. 10 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 20x/0.40 para iScope petrográfico con iluminación incidente y transmitida, sin corrección de cubre-objetos. D.T. 5,2 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 50x/0.75 para iScope petrográfico con iluminación incidente y transmitida, sin corrección de cubre-objetos. D.T. 0,52 mm
Objetivo corregido a infinito (IOS) libre de tensión PLPOLi 100x/0,80 para iScope petrográfico con iluminación incidente y transmitida, sin corrección de cubre-objetos. D.T. 2 mm
Analizador para iluminación incidente en los modelos iScope petrográficos
Placa de cuarzo para la iluminaciónincidente en los modelos iScope petrográficos
Polarizador giratorio 360° en lámina para la iluminación incidente en los modelos iScope petrográficos
Lámina de lambda (1/λ) de primer orden rojo (530 nm.) para la iluminación incidente en los modelos iScope petrográficos
Lámina de cuarto de lambda (λ/4) para la iluminación incidente en los modelos iScope petrográficos
Placa de cuarzo para la iluminación transmitida en los modelos iScope petrográficos
Polarizador giratorio 360° en lámina para la iluminación transmitida en los modelos iScope petrográficos
Lámina de lambda (1/λ) de primer orden rojo (530 nm.) para la iluminación transmitida en los modelos iScope petrográficos
Lámina de cuarto de lambda (λ/4) para la iluminación transmitida en los modelos iScope petrográficos
Polarization filter for mouting under the head of the iScope
Filtro azul de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Filtro verde de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Filtro amarillo de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Filtro blanco esmerilado de 45 mm. Ø. Se coloca sobre la fuente de iluminación
Single photo tube attachment with one 23.2 mm tube for IS.5700 ergonomic tilting head of iScope® infinity systems
Köhler attachment
NeoLED™ de recambio para iScope
Glass fuses 2A 250 V, 10 pieces
Bombilla halógena de 50W 12V para iluminación
Adaptador universal SLR con lente de proyección 2x para tubo trinocular de 23,2 mm. de diámetro. Requiere anillo T2.
Anillo T2 para cámara digital SLR NIKON D
Anillo T2 para cámara digital SLR CANON EOS
Láminas porta-objetos 76 x 26 mm de cristal semi-blanco con bordes no cortados. Suministrado en paquetes de 50 unidades.
Cubre-objetos 18 x 18 mm, grosor de 0.13-0.17 mm. Suministrado por paquetes de 100 unidades
Cubre objetos de 22x22mm, grosor de 0.13-0.17mm. Suministrado por paquetes de 100 unidades
Aceite de inmersión, índice de refracción n= 1.482. Frasco de 25 ml
Alcohol isopropílico 99%, botella de 200 ml.
Papel de limpieza de lentes, paquete de 100 unidades
Kit de limpieza compuesto por líquido de limpieza de lentes, gamuza, papel de limpieza de lentes, cepillo, pera de aire y bastoncillos de algodón.
