Charla técnica | ¿Cómo combinar la medición con estación total y receptor RTK?

En esta guía, presentaremos cómo realizar levantamientos de estación total y receptor RTK en el mismo sistema de coordenadas a través del software SingularPad. Ya no es necesario el posprocesamiento.

Para obtener una mayor eficiencia, hoy en día cada vez más proyectos a gran escala combinan estaciones totales y receptores GNSS para completar tareas topográficas complejas. Pero en este caso, lo más problemático es el procesamiento posterior de datos puntuales en diferentes sistemas de coordenadas. Si se encuentran problemas con los datos después del procesamiento, es posible que los usuarios incluso necesiten volver a medirlos.

En esta guía, presentaremos cómo realizar levantamientos de estación total y receptor RTK en el mismo sistema de coordenadas a través del software SingularPad. Ya no es necesario el posprocesamiento, los usuarios pueden ver el estado de la encuesta en tiempo real y comprobar si hay problemas a tiempo.


Preparación:

  • Al menos 2 puntos conocidos del sistema de coordenadas local.

  • Estación total:Estación total TS1000.

  • Receptor GNSS RTK:Receptor GNSS Y1.

  • SingularPadsoftware de campo.


Paso 1: configurar la estación para la estación total

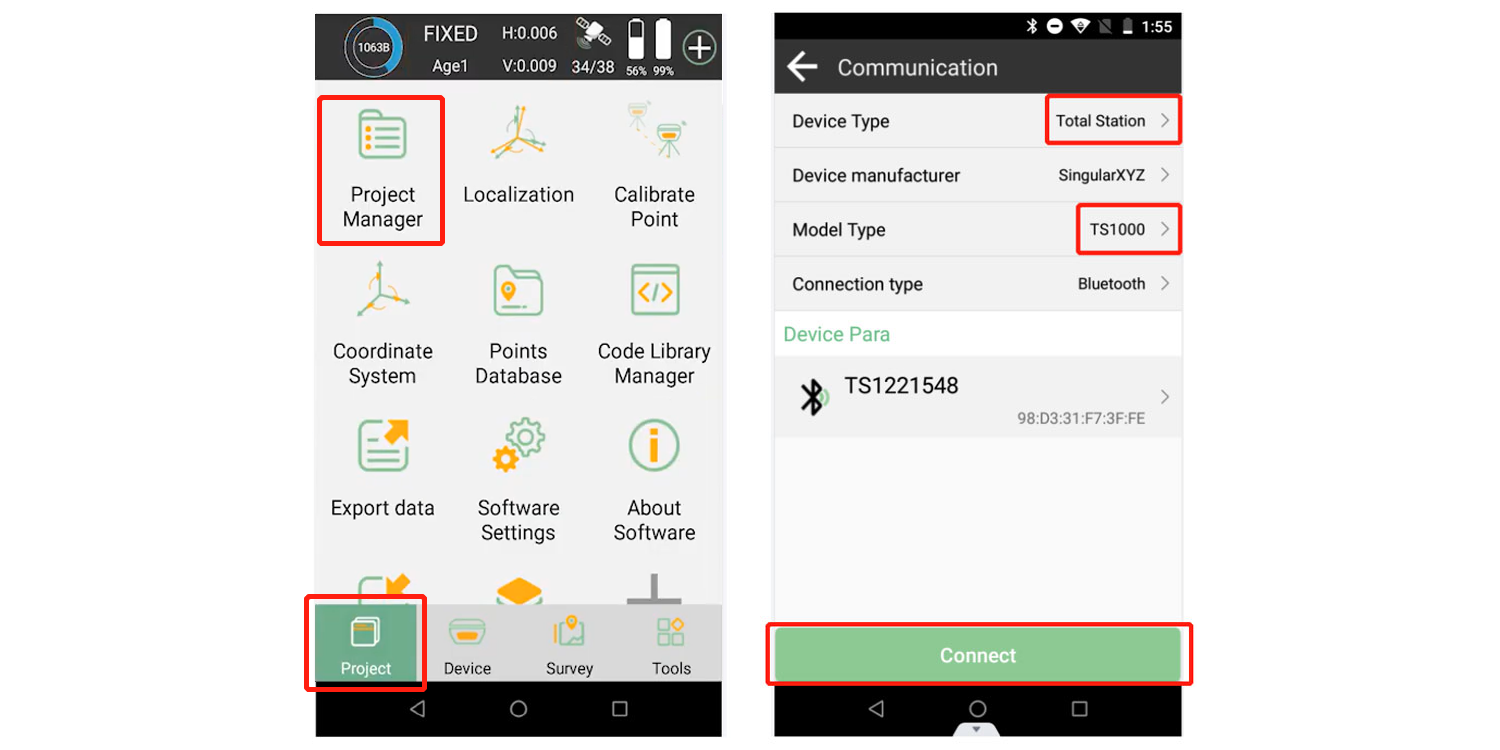

Cree un nuevo archivo de proyecto en SingularPad y mantenga los parámetros predeterminados del sistema de coordenadas. Encienda el Bluetooth de la estación total TS1000, seleccione el tipo de dispositivo de SingularPad como estación total y luego conéctese.

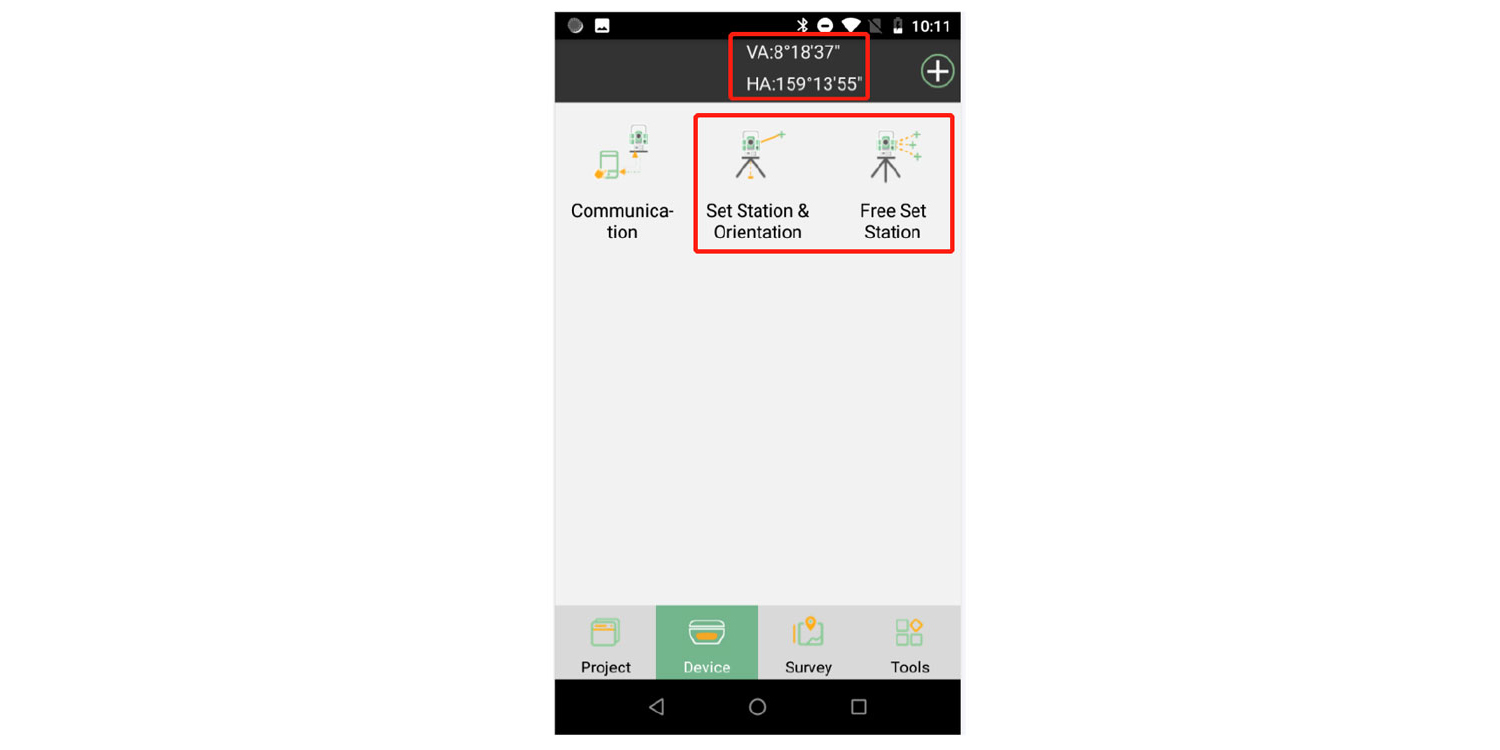

Luego puede configurar la estación según los puntos conocidos.


Paso 2: Establecer el sistema de coordenadas para el receptor GNSS

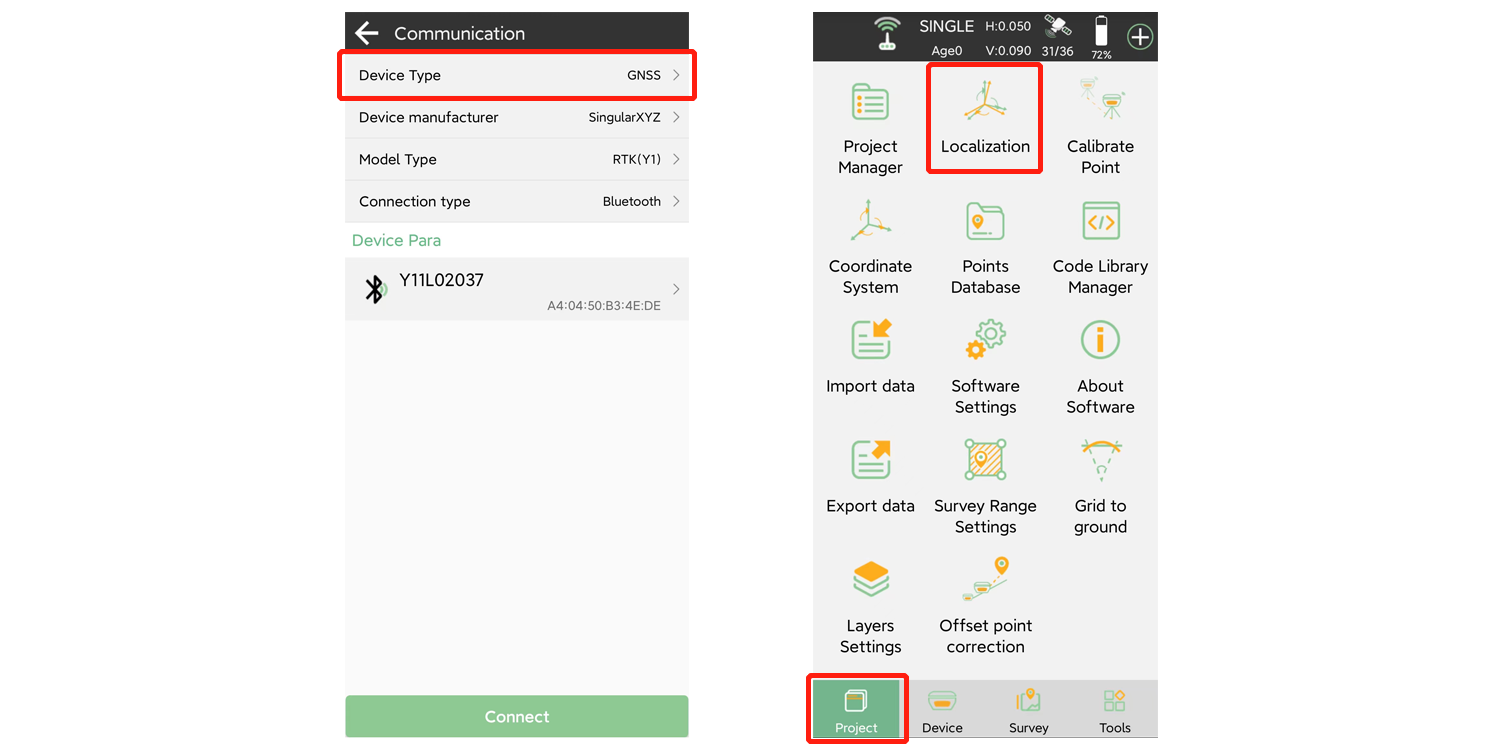

Cambie el tipo de dispositivo a GNSS y conecte el receptor GNSS Y1 a SingularPad. Vaya a Proyecto >> Localización, utilice las coordenadas de los 3 puntos conocidos para transformar el sistema de coordenadas geodésicas a su sistema local.

Mira el tutorial detallado:Tutorial de SingularPad | Localización


Paso 3: comience las tareas topográficas

Puede cambiar con fluidez entre estaciones totales y receptores GNSS para realizar mediciones. Los puntos topográficos de ambos estarán en el mismo sistema de coordenadas local, los usuarios pueden exportar fácilmente los datos en varios formatos, como *.csv, *.dxf, *.txt, etc.

Obtenga más información sobre estación total TS1000 y el software de campo SingularPad
