En los capítulos anteriores, hablamos sobre cómo ubicar una ubicación ideal para una estación CORS y analizar la calidad de los datos GNSS. Después de estos preparativos, podemos comenzar a construir la estación CORS.

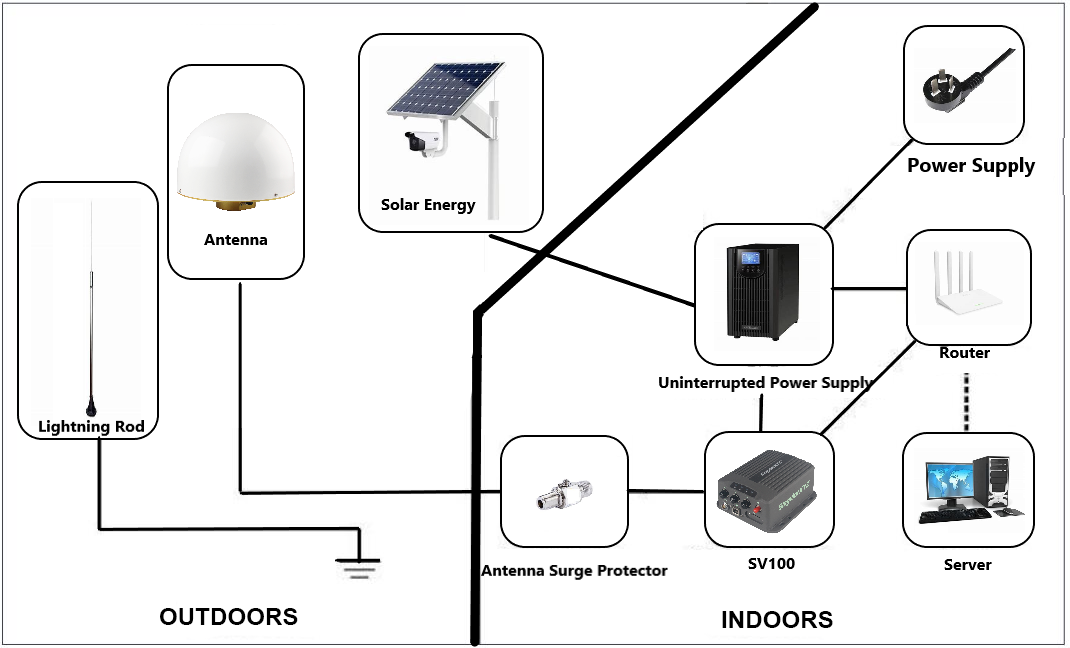

La construcción de la estación CORS incluye dos partes, exterior e interior, como se muestra en la siguiente figura. La parte exterior incluye antena GNSS, pararrayos y paneles solares (opcional). La parte interior incluye un receptor GNSS como el SV100, protectores contra sobretensiones de antena, energía e internet.
Para la parte de construcción exterior, la máxima prioridad debe ser cómo configurar la antena GNSS. En esta guía, tomaremos la antena de anillo de estrangulamiento SA500 como ejemplo para mostrarle cómo elegir un método de instalación de antena GNSS adecuado.

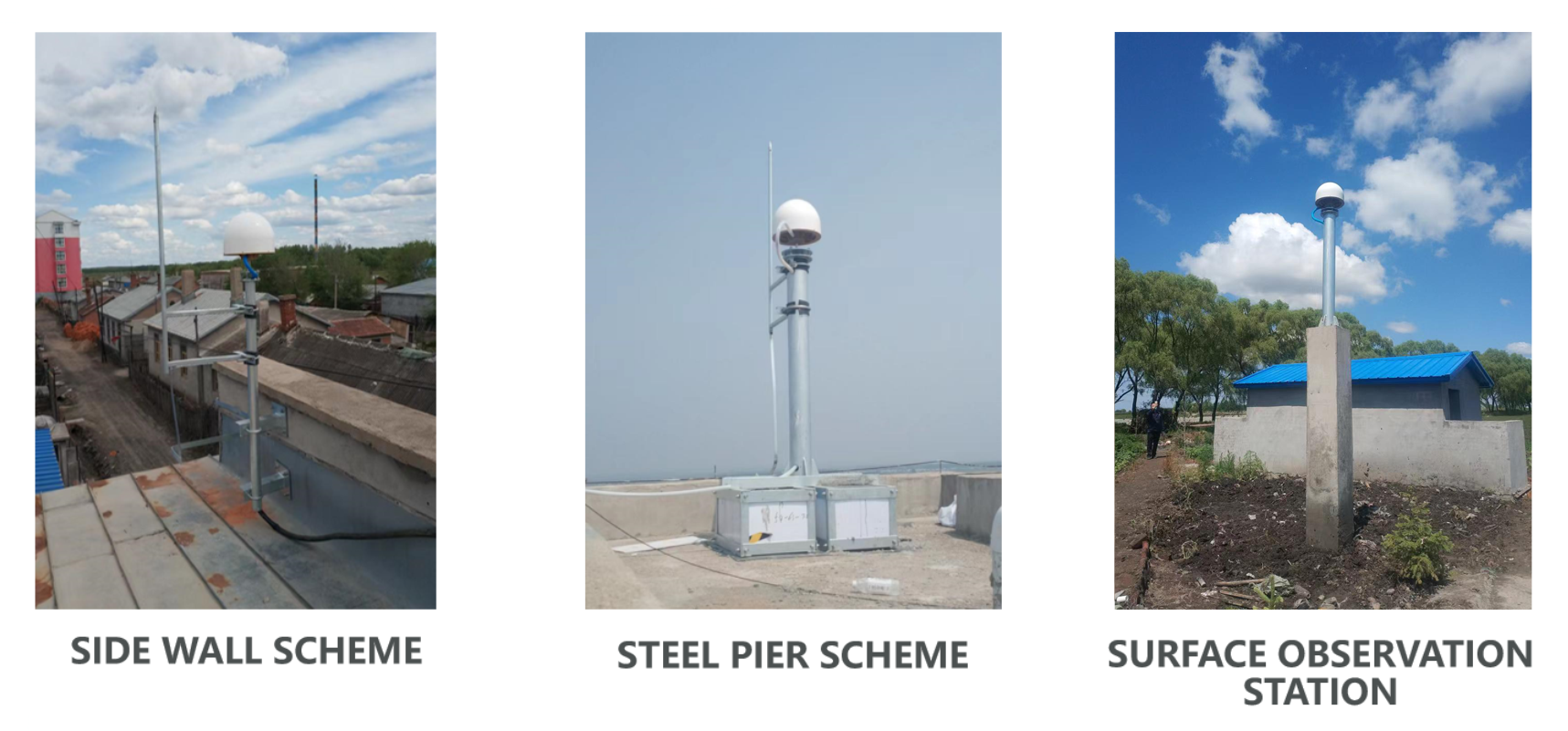

Según los diferentes entornos de instalación, normalmente hay tres formas de instalar la antena.

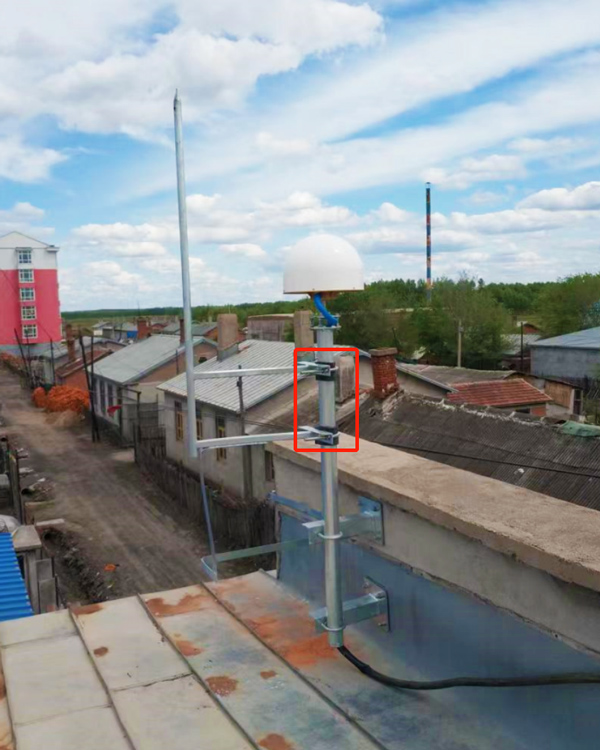

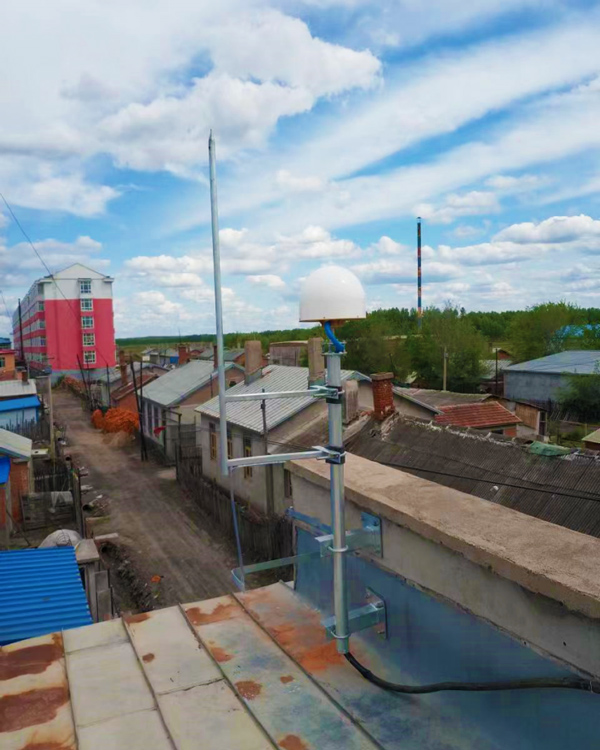

Método 1: pared lateral
Requisitos del entorno de instalación

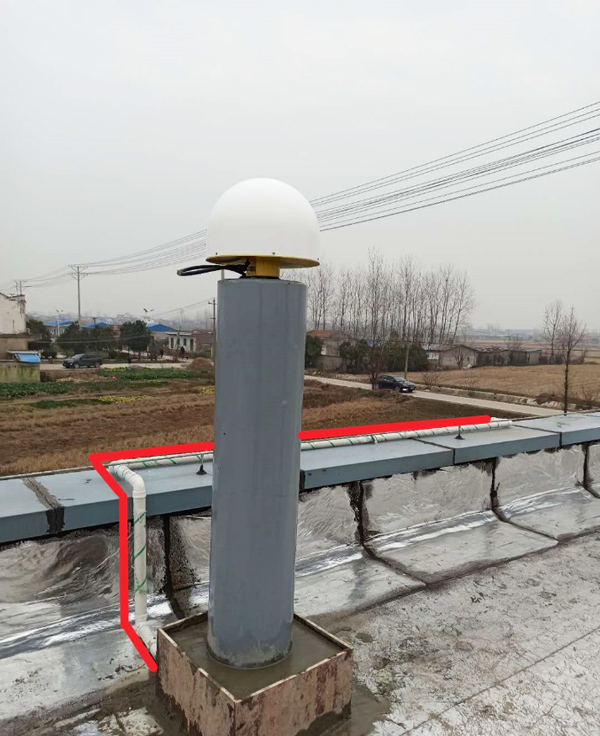

Este método se construye sobre el parapeto del techo.
La altura de los pisos no supera los 30 metros, la antigüedad del edificio no supera los 20 años y el edificio es una estructura de hormigón de varios pisos.
El entorno de instalación requiere una pared sólida con un espesor superior a 20 cm y una altura superior a 70 cm.
El sitio debe considerar integralmente el entorno de protección contra rayos y la pared debe estar conectada a tierra. Si la cobertura de protección contra el rayo no es suficiente, es necesario añadir pararrayos.
Procedimiento de instalación
Paso 1: Primero, debe perforar agujeros en la pared y limpiarlos. La primera opción para fijar pernos son los pernos químicos.

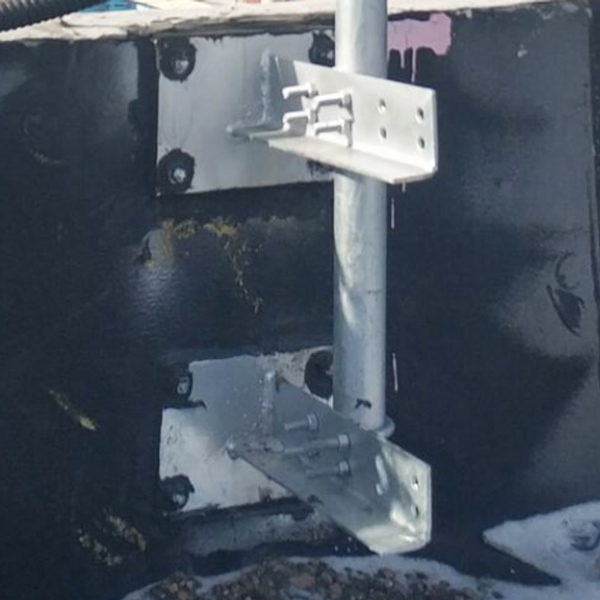

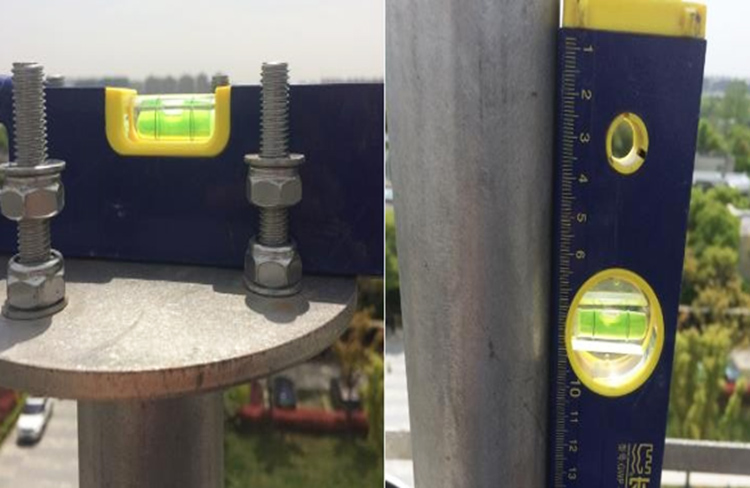

Paso 2: Debe haber tornillos de fijación en los cuatro orificios para tornillos de cada asiento de la barra de soporte y no debe haber omisiones. La distancia entre las bases de las dos barras de soporte debe ser de 30 cm a 60 cm, que se puede ajustar según la altura de la pared. Para garantizar la estabilidad y la seguridad, la altura del tubo de acero que sobresale de la pared debe ser de 30 cm.

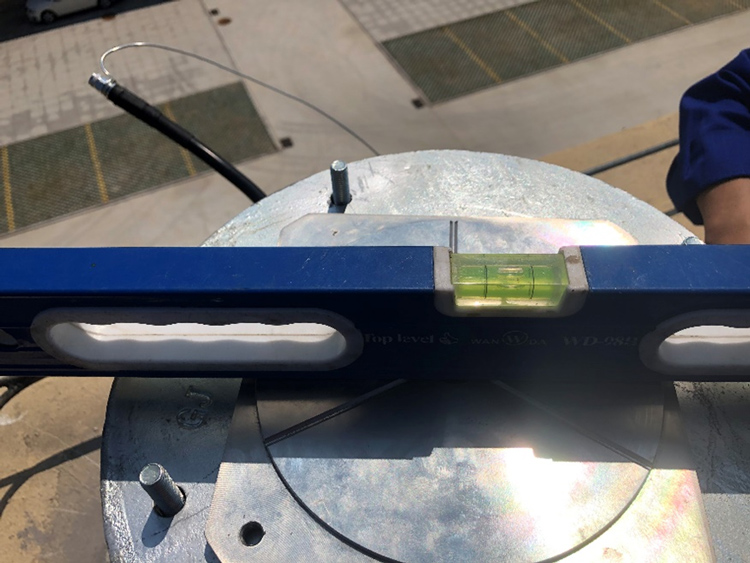

Paso 3: Se debe instalar una placa de peso encima de la tubería de acero. El tubo de la pared lateral debe estar perpendicular al plano horizontal durante la instalación. La antena suele estar más alta que la pared.

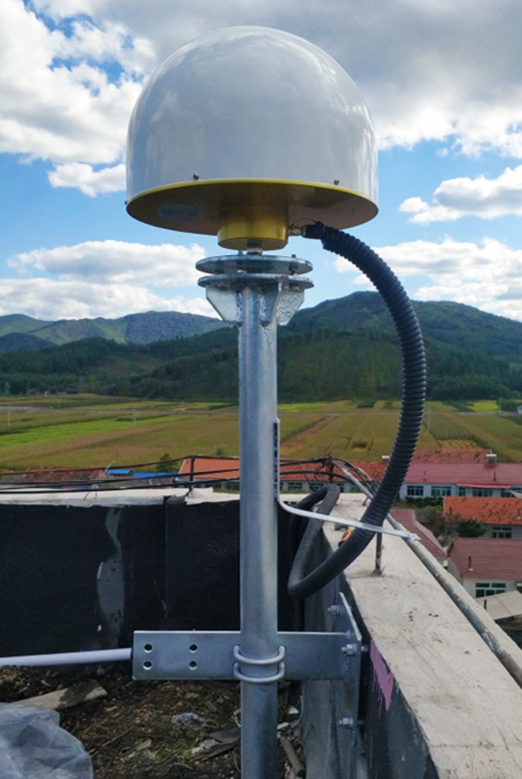

Paso 4: instale la antena GNSS. El cable de antena desde la antena hasta la sala de equipos interna debe estar protegido por un tubo protector. El tamaño del tubo de protección debe ser apropiado (consulte una tubería de agua con un diámetro de 30 mm) y todas las conexiones deben estar selladas.

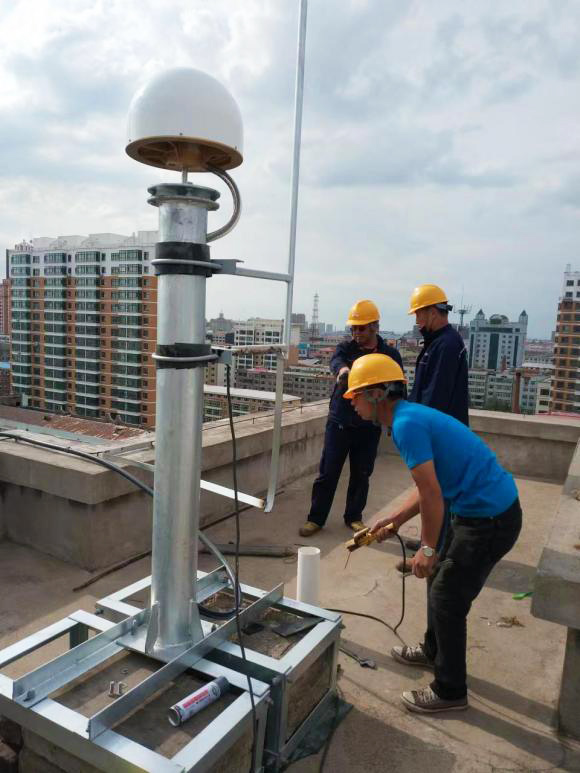

Paso 5: Instale el pararrayos, asegúrese de que haya un aislante entre el pararrayos y el pararrayos de la pared lateral, y que no puedan estar en contacto directo. Y suelde el cable del pararrayos al suelo.
Método 2: muelle de acero
Requisitos del entorno de instalación

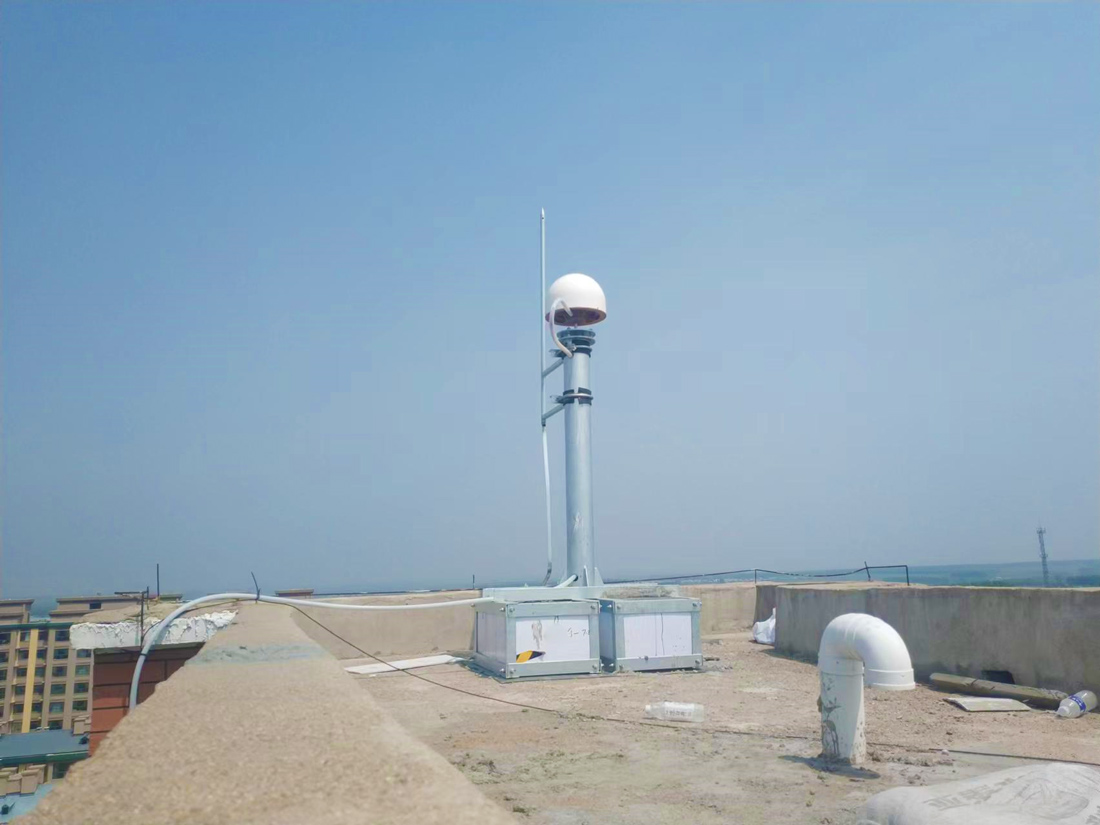

Cuando no existe un techo estructural calificado para instalar el esquema de pared lateral, se adopta el esquema de pilares de acero.
El sitio tiene un amplio campo de visión y el campo de visión no debe estar bloqueado por obstáculos con un ángulo de elevación superior a 10°.
No debería haber efectos de trayectorias múltiples alrededor del sitio, es decir, objetos que reflejen fuertemente las señales de los satélites, como grandes paredes de vidrio y grandes carteles metálicos.
La capacidad de carga del tejado cumple con los requisitos de peso totales.
El sitio debe considerar integralmente el entorno de protección contra rayos y la pared debe estar conectada a tierra. Si la cobertura de protección contra el rayo no es suficiente, es necesario añadir pararrayos.
Procedimiento de instalación

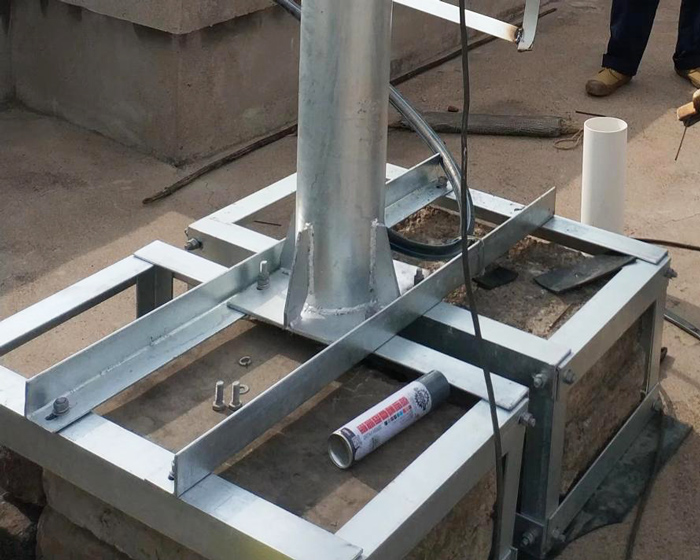

Paso 1: Primero, configure la base y llénela con bloques de cemento para asegurarse de que esté nivelada y estable sin temblar.
Paso 2: instale y asegure la columna de acero.
Paso 3: instale la antena del estrangulador y el cable de la antena. No olvides instalar el tubo de protección.
Paso 4: Instale el pararrayos, asegúrese de que haya un aislante entre el pararrayos y la columna de acero y que no pueda estar en contacto directo. Y suelde el cable del pararrayos al suelo.

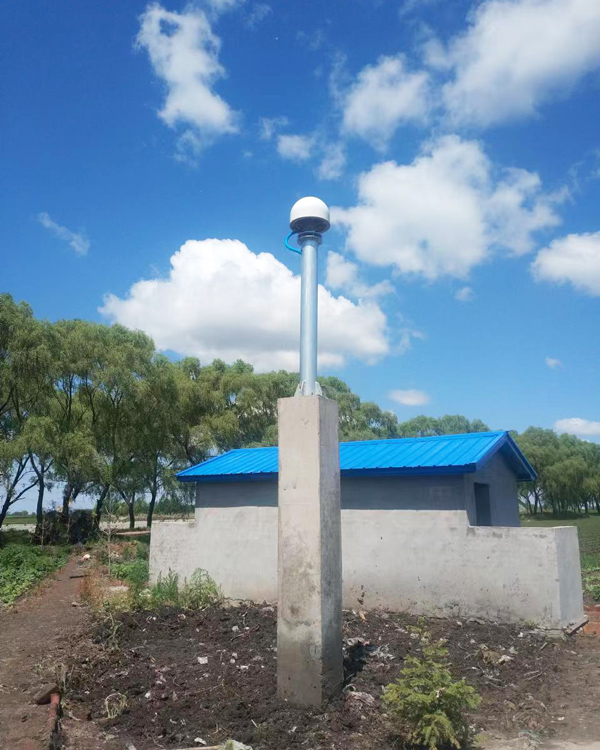

Método 3: Estación de observación de superficie
Requisitos del entorno de instalación
Cuando no se pueden cumplir las condiciones del esquema de pared lateral y muelle de acero, la estación CORS se puede construir en el suelo.
Asegúrese de que haya un suministro de energía estable e instalaciones de comunicación de red cercanas.
Al considerar este método, la ubicación del sitio debe estar dentro de la cobertura de protección contra rayos original del sitio; de lo contrario, no se considerará.
No utilices este método a menos que sea necesario, porque su coste es mayor que las dos primeras opciones.
Procedimiento de instalación

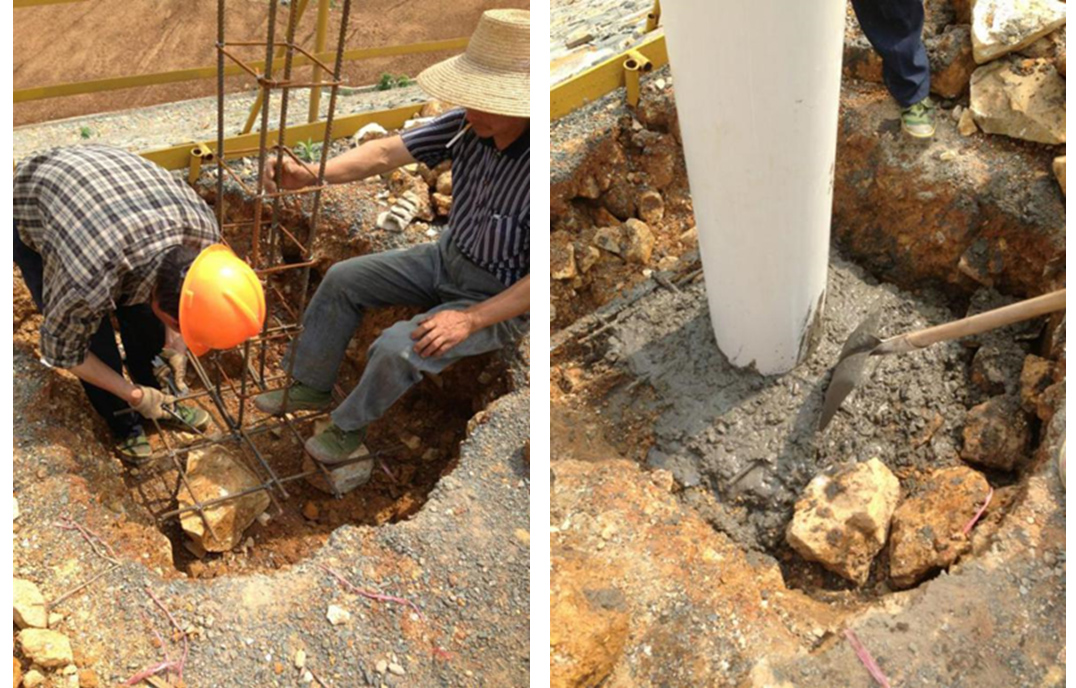

Paso 1: Después de seleccionar un sitio adecuado, excave los cimientos y excave el pozo hasta la capa de suelo congelado. Si no hay una capa de suelo congelado, excave hasta 800 mm (500 mm en formación rocosa) y el tamaño del pozo de cimentación será ligeramente mayor que el tamaño especificado.
Paso 2: Después de cavar el pozo de cimentación, coloque las barras de acero y los tubos de cableado agrupados y vierta concreto.
Paso 3: Una vez completado el vertido, utilice un dispositivo de centrado para nivelarlo estrictamente.
Paso 4: Instale la antena del estrangulador, el cable de la antena y el pararrayos. No olvides instalar el tubo de protección.
Todo lo anterior trata sobre la instalación de la antena GNSS exterior. En el próximo capítulo, hablaremos sobre cómo instalar la parte interior.
Obtenga más información sobre la solución CORS y productos relacionados.
