Los atributos de ubicación geográfica son los atributos básicos de todas las cosas en el mundo real, por lo que los servicios de información geográfica (SIG) son aplicaciones importantes estrechamente relacionadas con vidas, como la planificación urbana, la gestión de recursos naturales, la gestión de tuberías urbanas, el diseño arquitectónico, la logística, la conducción autónoma y otros escenarios relacionados con datos de mapas.
Con el desarrollo de la industria GNSS, RTK también se ha convertido en la herramienta básica para la recopilación de datos SIG. el software de campo RTK también está diseñado con funciones como recopilación de coordenadas, codificación, mapeo automático y exportación de resultados.
En esta guía, presentaremos ZigZag, una función útil para la recopilación de funciones. Puede cambiar automáticamente los códigos de características durante el trabajo y permitir a los topógrafos centrarse más en el entorno, que a menudo se utiliza para tareas de adquisición lineal. Sigamos el siguiente ejemplo para comprender sus escenarios de aplicación y métodos de uso.
Escenarios de trabajo

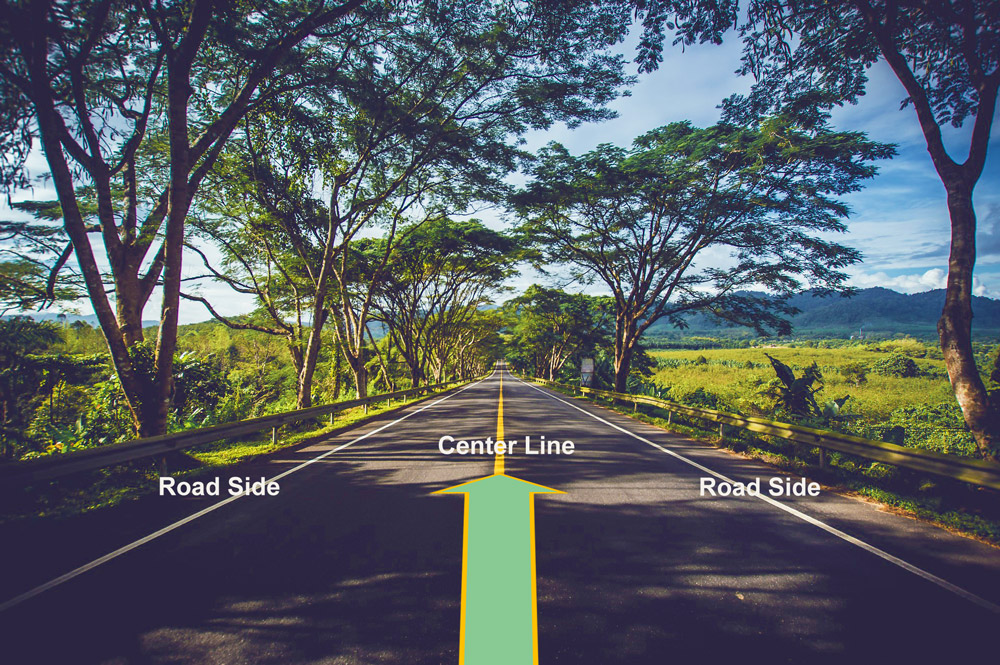

Por ejemplo, cuando se trabaja cerca de una carretera, como se muestra en la figura siguiente, los usuarios de SIG normalmente necesitan recopilar puntos característicos de la carretera para dibujarlos, como senderos, bordillos, líneas centrales de la carretera, etc.
Para una tarea de medición de líneas tan largas, los topógrafos a menudo necesitan medir estas características alternativamente. Con la función Zigzag, el código de característica se cambiará automáticamente, de modo que los topógrafos puedan vigilar los automóviles que pasan, en lugar de prestar atención al software para cambiar los códigos, lo que puede proteger su propia seguridad y trabajar de manera eficiente.
Entonces, ¿cómo vamos a recolectar este camino?
En primer lugar, debemos establecer un intervalo, como recolectar cada 10 metros, comenzando desde un lado de la carretera y recolectando puntos característicos en la carretera por turno. Está al otro lado de la carretera cuando esté terminado. Cuando termine esta fila, camine 10 metros, luego recoja la siguiente fila y luego comience por el otro lado. Luego recoja por turnos.

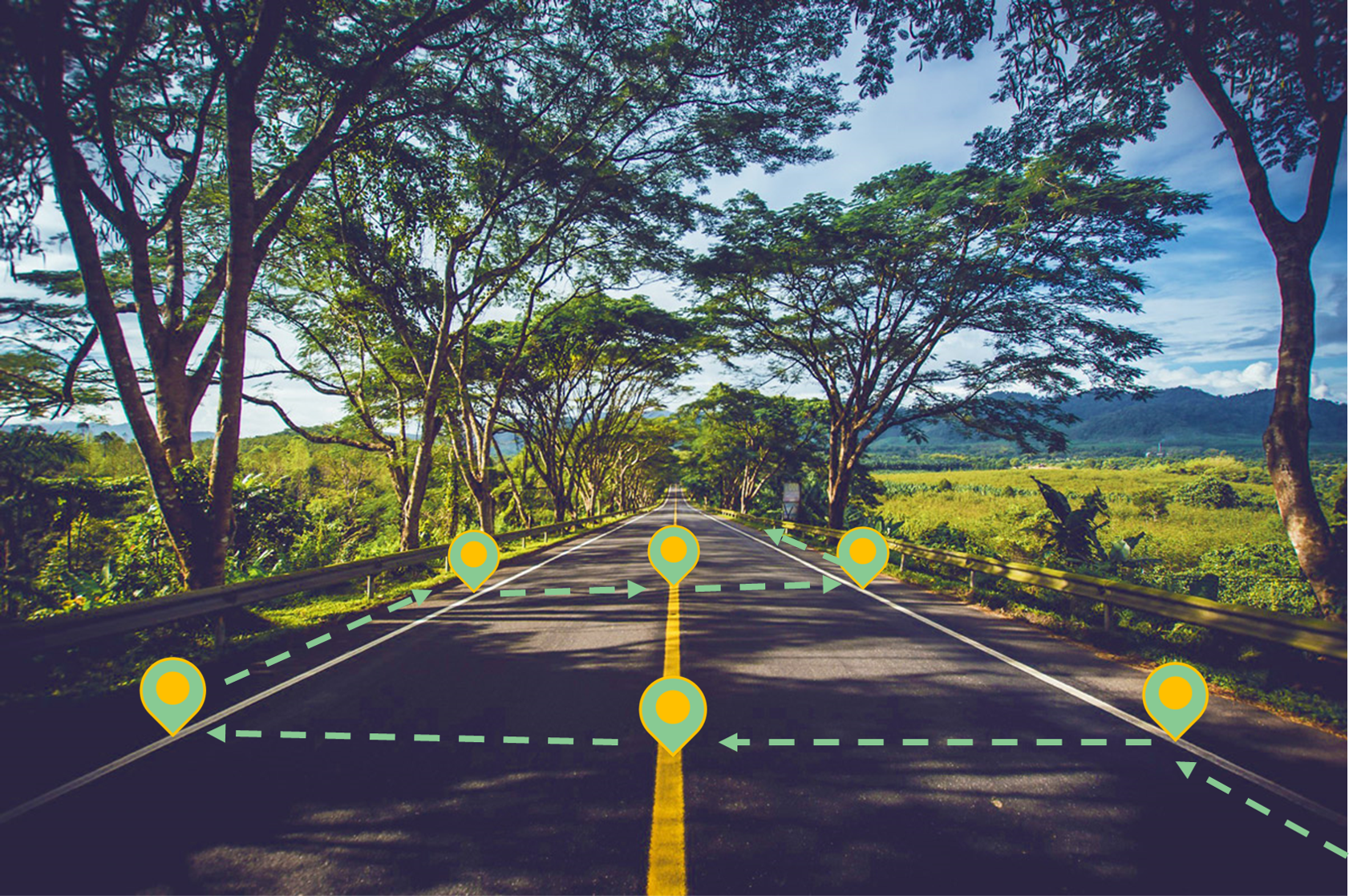

La secuencia es izquierda → derecha → 10 metros adelante → derecha → izquierda → 10 metros adelante → izquierda → derecha.., como se muestra a continuación:
¿Cómo realizar Zigzag con SingularPad en tal situación?

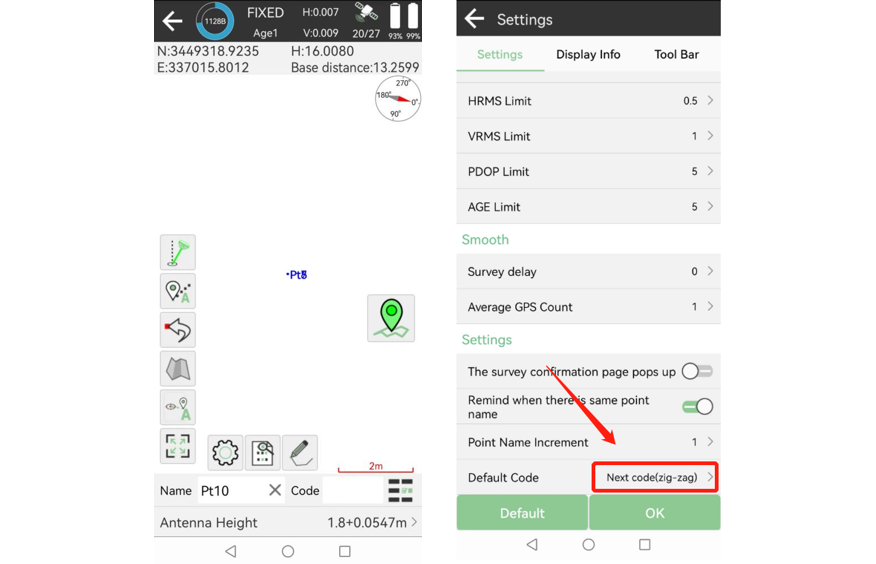

Primero, SingularPad se utiliza para conectar el receptor a través de Bluetooth y fijarlo. Luego vaya a Point Survey, abra Configuración y habilite el zigzag en la parte inferior.

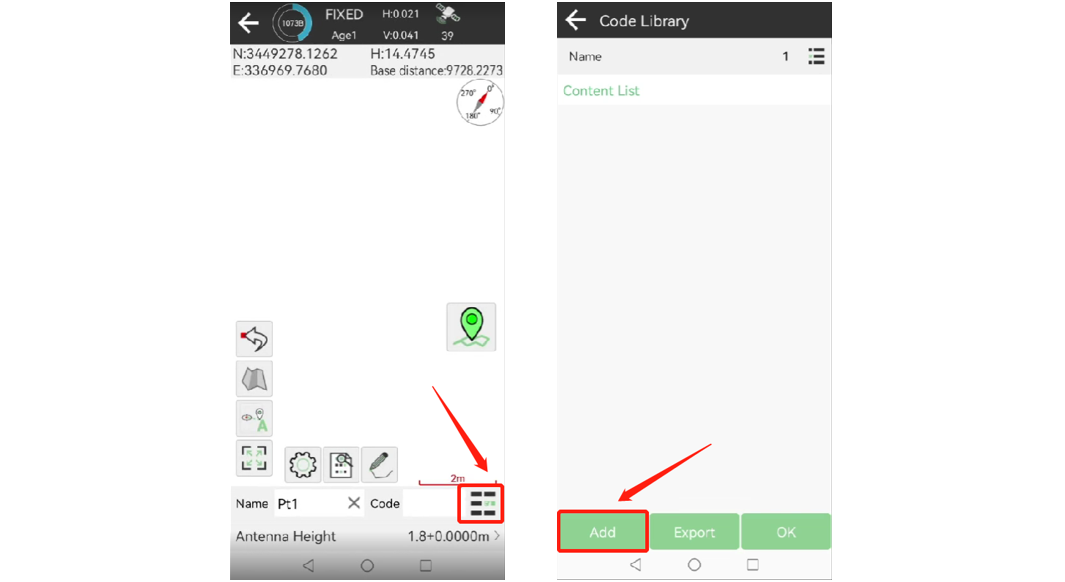

Luego haga clic en la lista de Códigos para agregar códigos.

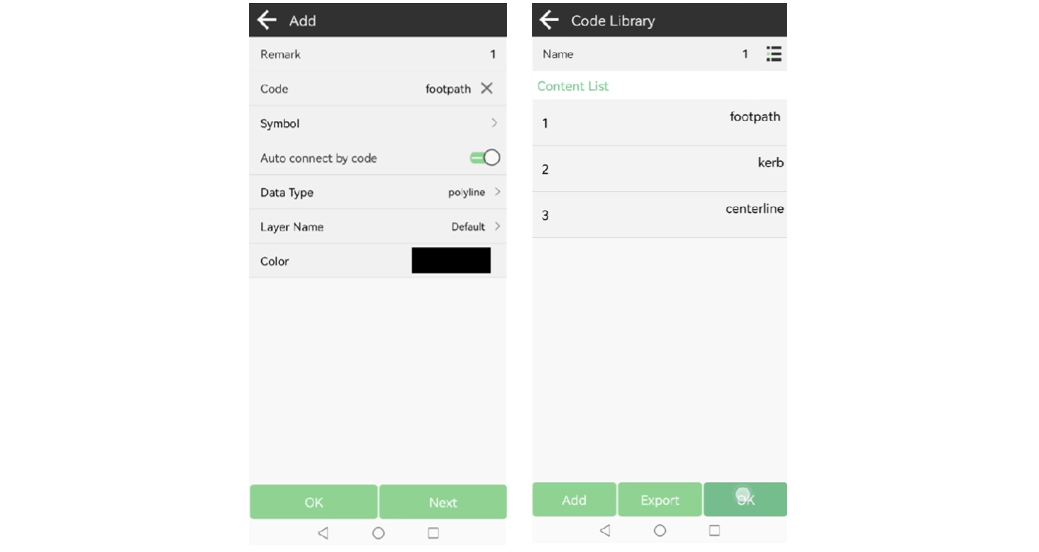

Nota: La acera, el sendero y la línea central de la carretera son todos elementos lineales. Por lo tanto, debe seleccionar el tipo como polilínea en el momento de la creación y luego crear los tres códigos.
Luego regrese a la interfaz de la encuesta, seleccione uno de estos códigos, luego configure el nombre de la línea y la medida.
Por ejemplo, el primer código es sendero y el nombre de la línea se establece en 1. Luego haga clic en el botón Medir para recopilar el primer punto P1, que es el punto inicial del primer sendero.
Luego seleccione el bordillo, establezca el nombre de la línea en 1 y haga clic en el botón Medir para capturar el primer punto P2, que es el punto inicial del primer bordillo.
Luego seleccione la línea central, establezca el nombre de la línea en 1 y haga clic en el botón Medir para capturar el primer punto, P3, que es el punto inicial de la primera línea central.
Luego seleccione el bordillo, establezca el nombre de la línea en 2 y haga clic en el botón Medir para capturar el primer punto P4, que es el punto inicial del segundo bordillo.
Finalmente, seleccione el sendero, establezca el nombre de la línea en 2 y haga clic en el botón Medir para capturar el primer punto P5, que es el punto inicial del segundo sendero.

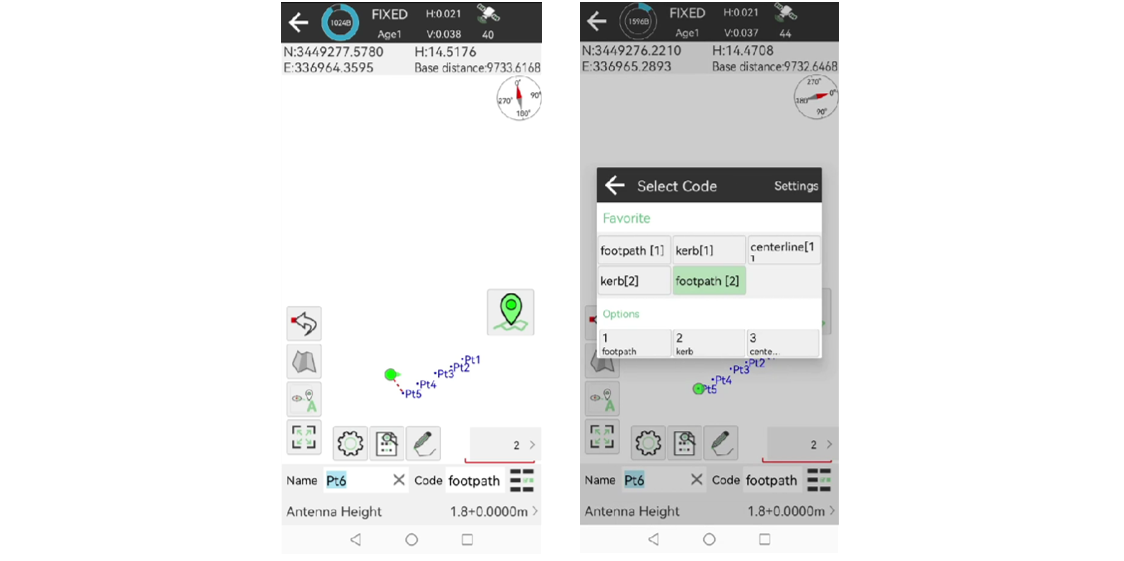

Una vez completada la primera ronda de recopilación, la interfaz del software muestra los puntos de inicio de cinco líneas, a saber, sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2), y se guardará en Favoritos.
Y luego todo lo que tienes que hacer es medir, ya no tienes que cambiar de código. El software cambiará automáticamente en orden en forma de Z, el código de característica hasta que finalice el trabajo, de la siguiente manera:
sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2)
sendero (2) → bordillo (2) → línea central (1) → bordillo (1) → sendero (1)
sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2)
...

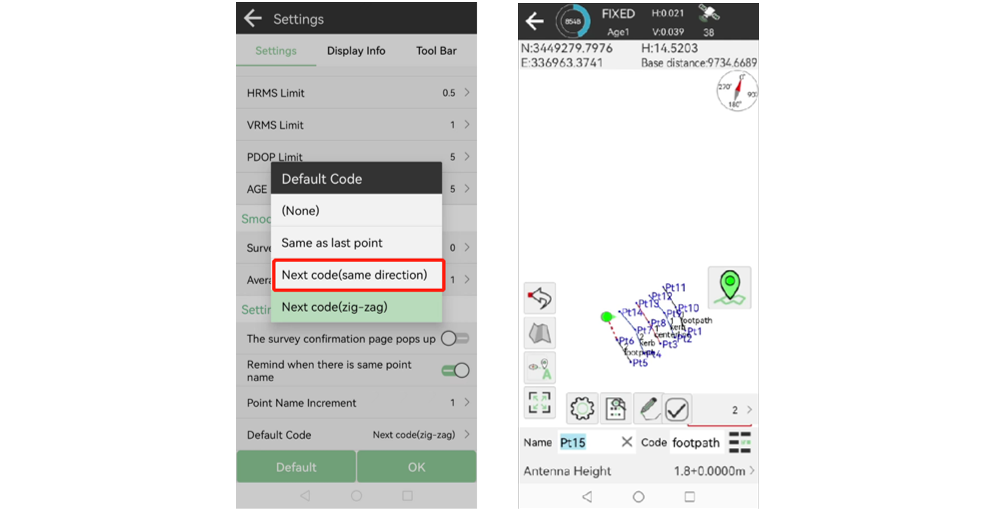

Por supuesto, si eliges la misma dirección, se repetirán en el orden normal.
sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2)
sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2)
sendero (1) → bordillo (1) → línea central (1) → bordillo (2) → sendero (2)
...
Si el tipo de objeto es punto, no participará en este ciclo.
Obtenga más información sobre el software de campo SingularPad
