El cálculo de volumen es una tarea común en los estudios de ingeniería, como la estimación de movimientos de tierras, la medición de acopios y la preparación del sitio. En comparación con los cálculos manuales tradicionales, la función de cálculo de volumen en SingularPad es rápida, intuitiva y precisa, lo que ayuda a los usuarios a reducir significativamente la carga de trabajo de campo y de oficina.
Esta guía presenta el flujo de trabajo estándar para realizar cálculos de volumen en SingularPad, desde la recopilación de datos de campo hasta el cálculo del volumen final.
1. Mida el área de cálculo
Antes de realizar el cálculo del volumen, se debe medir el límite del área objetivo para generar una superficie de cálculo. Este ejemplo demuestra el levantamiento automático de puntos, aunque también se puede utilizar la medición de puntos estándar.

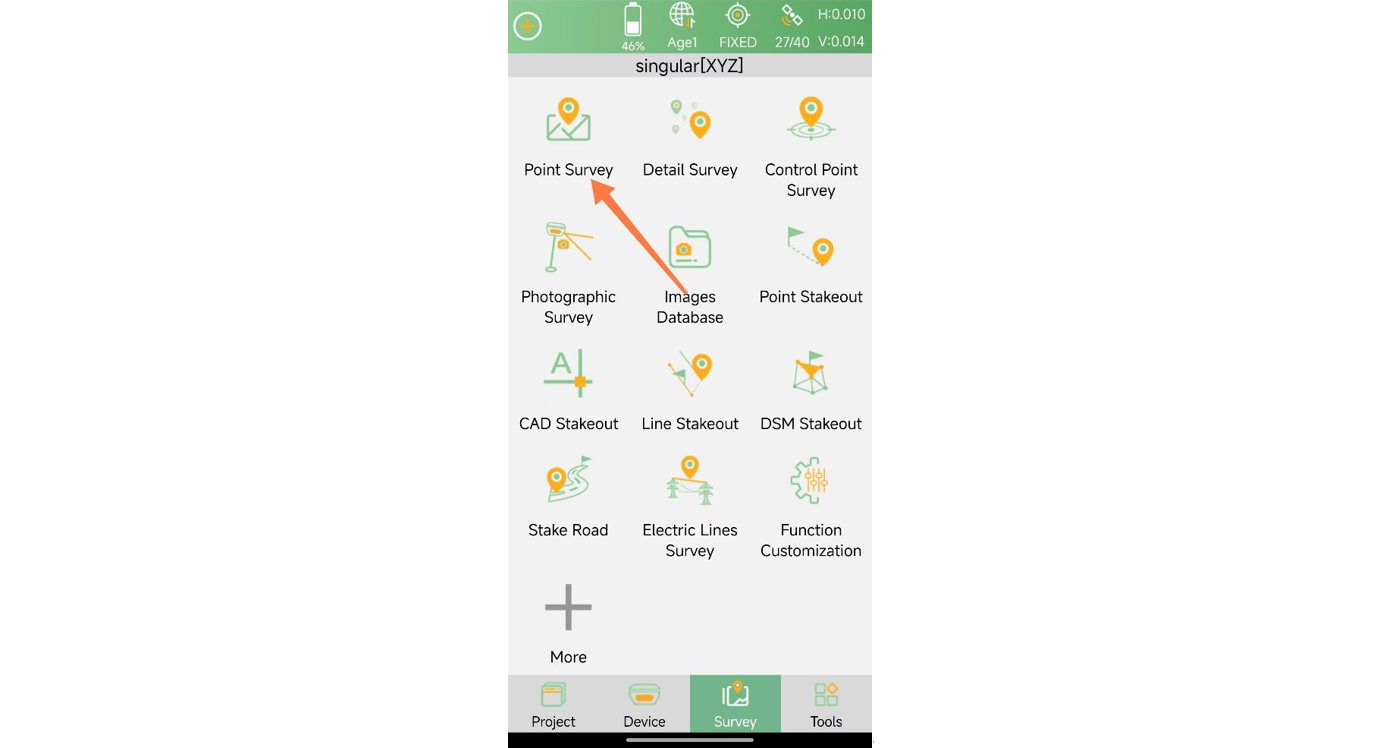

Toque Encuesta de puntos para ingresar a la interfaz de encuesta de puntos.

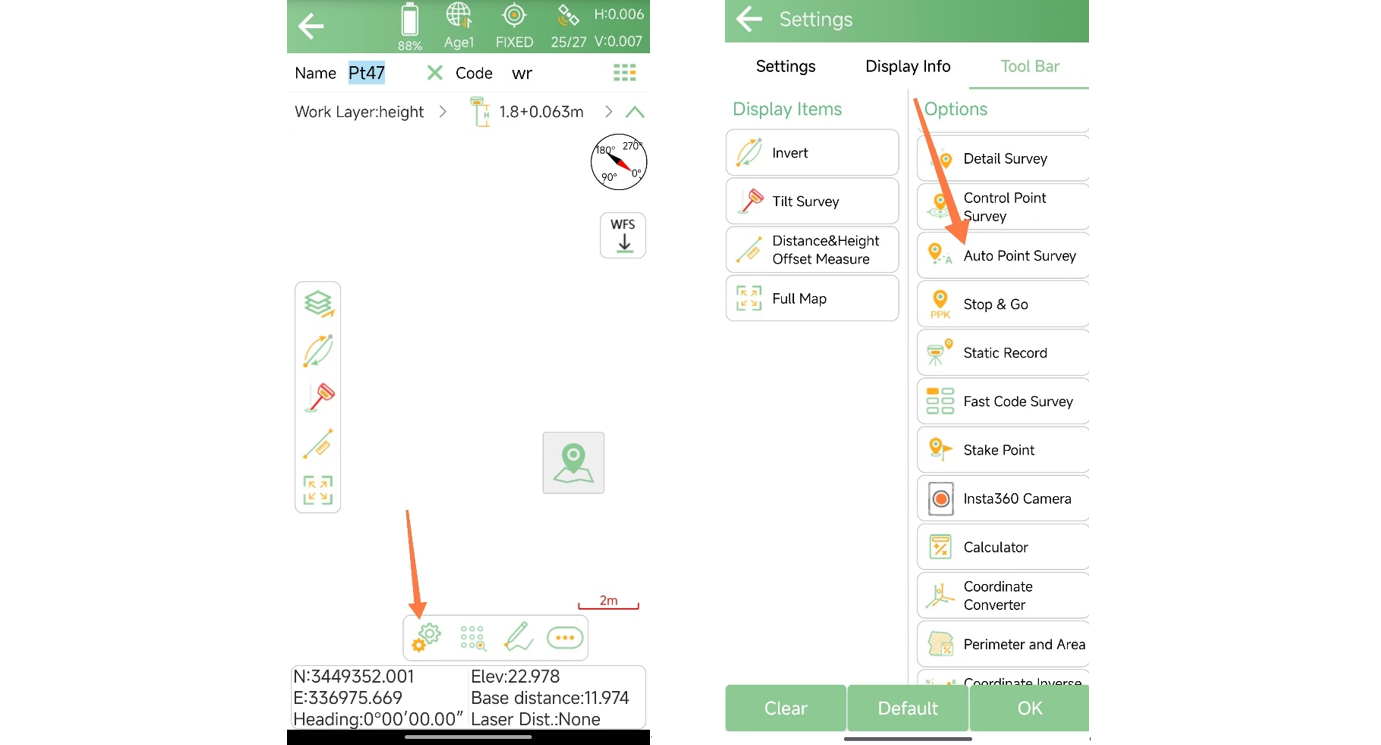

Toque el ícono de ajustes en la parte inferior de la interfaz de medición para abrir la configuración de la barra de herramientas.
Busque Auto Point Surveying, agréguelo a la barra de herramientas y toque Aceptar.Toque el botón Encuesta automática de puntos y configure los parámetros según sea necesario.
(La función IMU debe habilitarse antes de la configuración).
Nota: Una mayor densidad de puntos da como resultado un cálculo de volumen más preciso.Después de la configuración, toque Aceptar. El dispositivo RTK comenzará la medición automática.

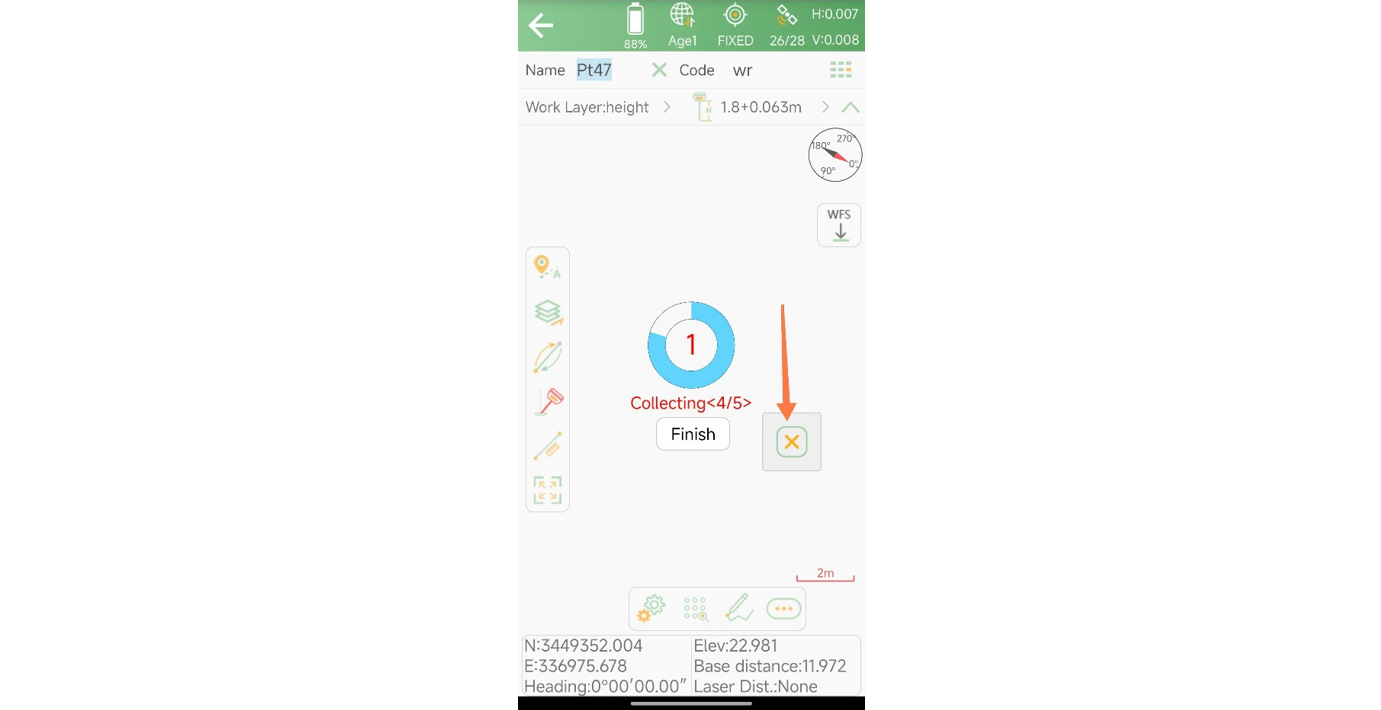

Camine por todo el sitio con el dispositivo RTK para recolectar puntos a lo largo del límite del área.Una vez completada la medición, toque el ícono Detener medición en la esquina inferior derecha.
2. Abra la herramienta de cálculo de volumen.
Después de completar la medición de campo, regrese a la interfaz principal.

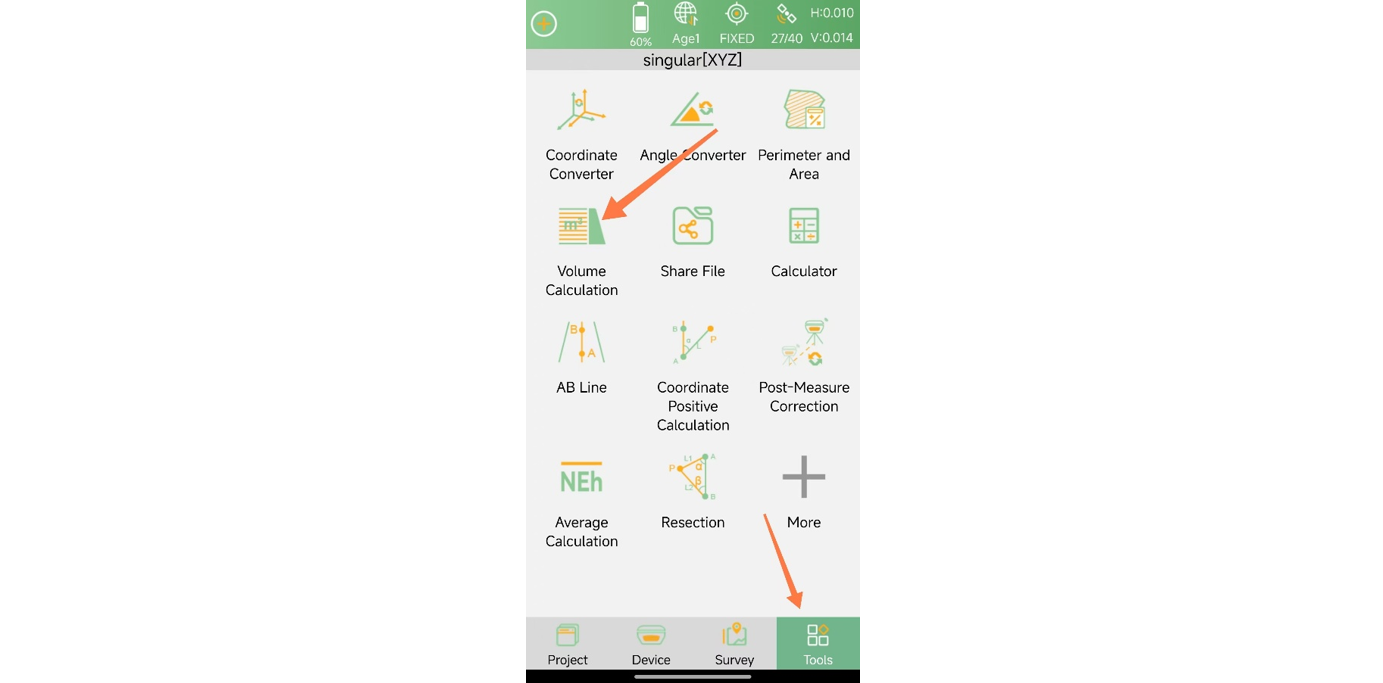

Vaya a Herramientas y abra la función Cálculo de volumen.

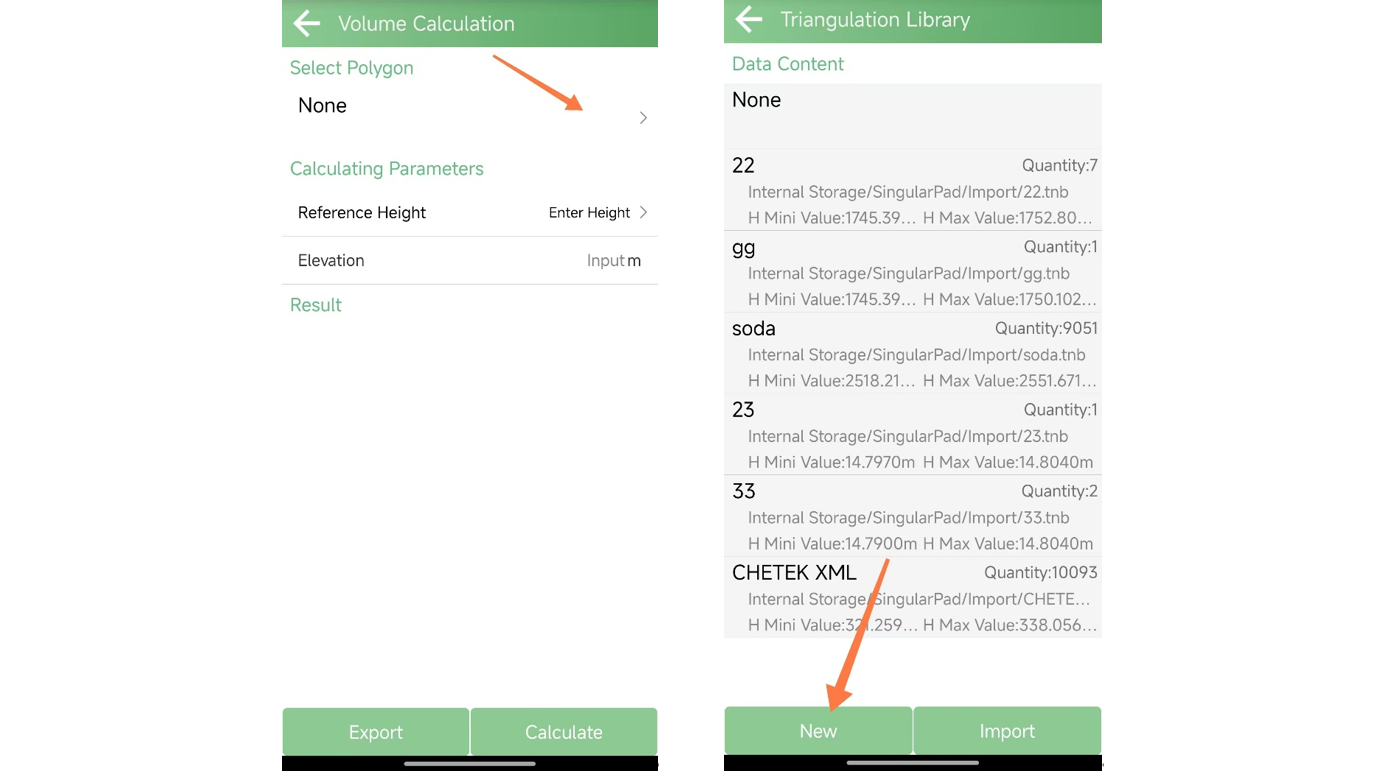

Seleccione los puntos medidos para crear una región, que se utilizará como superficie de cálculo.
3. Definir el plano de referencia
Después de crear la región de cálculo, el siguiente paso es definir el plano de referencia, que es esencial para el cálculo del volumen de movimiento de tierras.
En la práctica, el volumen de movimiento de tierras no se calcula a partir de una única superficie. En cambio, el software calcula el volumen como la diferencia entre la superficie medida y un plano de referencia. El plano de referencia representa la elevación objetivo o de línea base utilizada para determinar las cantidades de desmonte o terraplén.

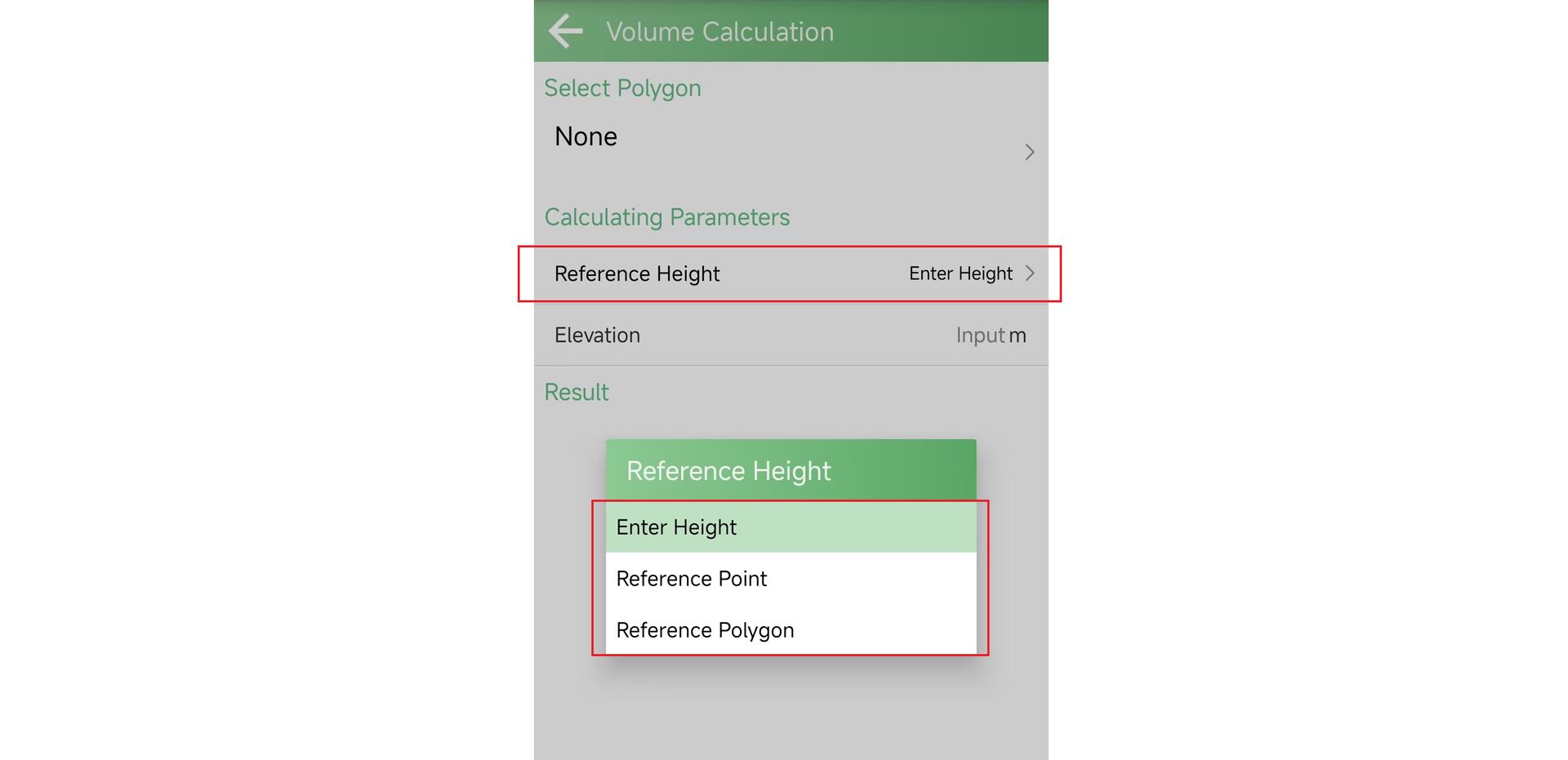

Para admitir diferentes escenarios de ingeniería, SingularPad proporciona tres métodos para definir el plano de referencia:
Introduzca una elevación de referencia
Se ingresa manualmente un valor de elevación fijo y se genera un plano de referencia horizontal a esa altura.Seleccione un punto de referencia
La elevación de un punto seleccionado se utiliza como plano de referencia.Seleccione un polígono de referencia
Se selecciona un polígono existente y se utiliza como plano de referencia para la comparación de volúmenes.
En este tutorial, utilizamos el ingreso de una elevación de referencia como ejemplo.

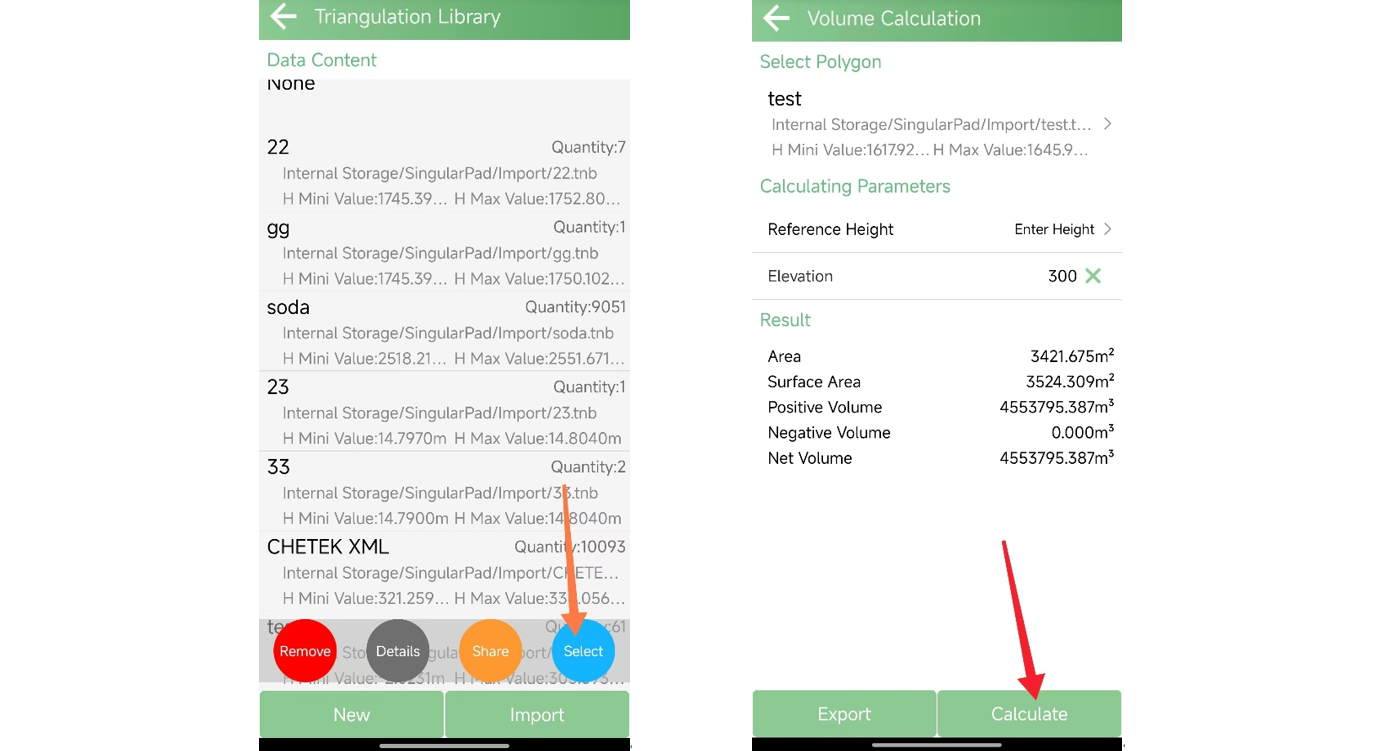

Después de seleccionar la región recién creada como superficie de cálculo, ingrese la elevación de referencia y toque Calcular. SingularPad luego calculará el volumen del movimiento de tierras entre la superficie medida y el plano de referencia definido.
Conclusión
Esto completa el flujo de trabajo estándar para el cálculo del volumen de movimiento de tierras en SingularPad.
Al medir adecuadamente el área de cálculo y definir correctamente el plano de referencia, los usuarios pueden obtener rápidamente resultados confiables de volumen de corte y relleno para una amplia gama de aplicaciones de ingeniería.
Esperamos que esta guía le ayude a hacer un uso más eficaz de la función de cálculo de volumen en SingularPad.
