La evaporación rotatoria se usa en laboratorio para eliminar solventes y concentrar muestras, por ejemplo en química orgánica, investigación farmacéutica y análisis de alimentos. Esta guía explica el principio del evaporador rotatorio, lo compara con otras técnicas de concentración y resume qué revisar en la bomba, el controlador de vacío y el enfriamiento.
Cómo funciona un evaporador rotatorio
Un evaporador rotatorio (también llamado rotovap o rotavap) destila soluciones volátiles mediante calor y rotación del matraz, que aumenta la superficie disponible para la evaporación. Normalmente se conecta a una bomba de vacío: al bajar la presión en el matraz de evaporación, baja el punto de ebullición del líquido. La fuente recomienda además un condensador para recoger los gases generados durante la destilación y evitar su emisión, ya que pueden ser peligrosos.
Con una presión suficientemente baja se pueden destilar incluso solventes de alto punto de ebullición, como agua (100 °C a presión atmosférica estándar), dimetilformamida (153 °C) y dimetilsulfóxido (189 °C). Según la fuente, al bajar la presión de 760 torr a 5 torr, la dimetilformamida y el dimetilsulfóxido pueden hervir a 50 °C. En la mayoría de los casos, el equipo se usa para separar sustancias de bajo punto de ebullición, como hexano y acetato de etilo, que son líquidos a temperatura y presión ambiente.
Ventajas y limitaciones
Frente a la concentración en recipientes que no giran, la rotación forma una película delgada de líquido en la pared interna del matraz. Eso aporta dos ventajas:
- Concentración más rápida: la película aumenta la superficie de evaporación.
- Menos proyecciones (bumping): una película uniforme y continua reduce la ebullición violenta que puede causar pérdida de muestra o contaminación.
Las limitaciones que señala la fuente son:
- La estructura del equipo es difícil de limpiar y sanitizar; si hay proyecciones, es difícil evitar la contaminación cruzada.
- No es adecuado para muestras que forman espuma, salvo que se use un antiespumante o un condensador especializado.
- Las sustancias destiladas y concentradas quedan distribuidas en las paredes del matraz.
- Procesa una sola muestra a la vez.
Compare con otras técnicas de concentración
La fuente describe cuatro técnicas habituales:
- Evaporación rotatoria: gira un matraz de fondo redondo con temperatura elevada y presión reducida. Requiere baño calefactor, rotor, condensador, trampa de solvente y bomba de vacío.
- Evaporación por soplado de nitrógeno: agujas dirigen un flujo continuo de nitrógeno a la superficie del solvente; puede apoyarse con un bloque calefactor o baño seco. Se usa a menudo con volúmenes pequeños (menos de 50 mL). Como trabaja con viales abiertos, hay que controlar el riesgo de contaminación cruzada, y no es la mejor opción para solventes poco volátiles.
- Evaporación centrífuga: el vacío induce la ebullición y se aplica calor (normalmente infrarrojo o vapor). La centrifugación hace que el solvente hierva desde la superficie hacia abajo, lo que reduce desbordes, proyecciones, pérdida de muestra y contaminación cruzada. Sirve para muchas muestras de menor volumen, pero no permite observar el proceso.

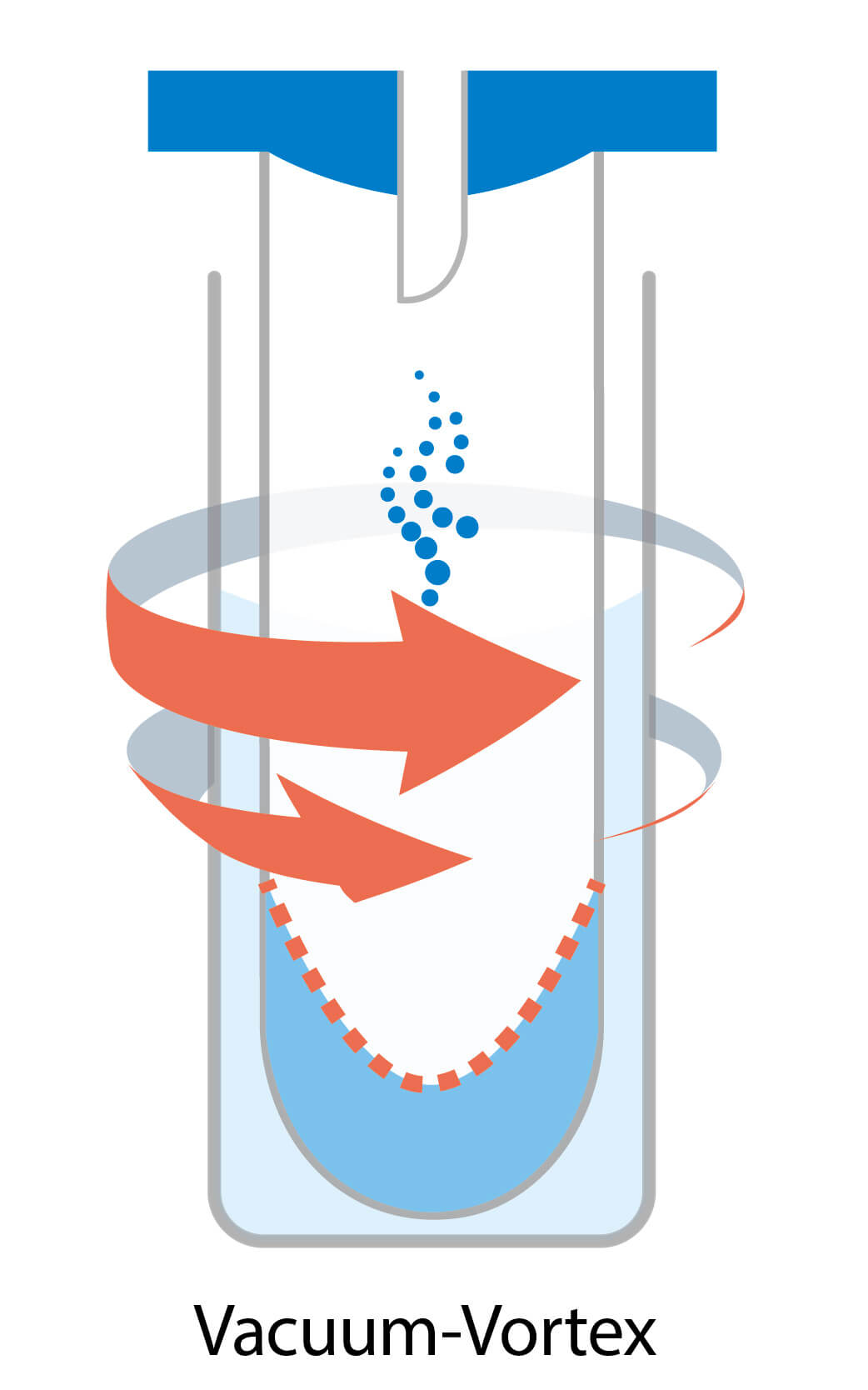

- Evaporación paralela o por vacío y vórtice: los tubos giran y forman un vórtice que aumenta la superficie de la muestra. La fuerza g del vórtice es menor que en la evaporación centrífuga, por lo que los equipos de vórtice típicos son más propensos a pérdida de muestra y contaminación cruzada. Los modelos más avanzados agregan vacío y calefacción, y requieren una trampa fría para recoger los vapores de solvente.
Elija la bomba de vacío
Como el evaporador rotatorio trabaja principalmente con químicos y solventes, la fuente recomienda bombas de vacío resistentes a químicos con PTFE (politetrafluoroetileno). Al seleccionar:
- Use una bomba de diafragma sin agua y sin aceite, con una presión final baja, si necesita destilar solventes de alto punto de ebullición.
- Defina la capacidad de vacío según los solventes que procesará.
- Defina el tamaño de la bomba según el tamaño de la muestra o del matraz.
- Para los anillos de sellado se usa comúnmente PTFE por su alta resistencia a la corrosión.
Controle la presión
El control de la presión del sistema busca consistencia, reproducibilidad y rendimiento de recuperación. La fuente distingue dos opciones:
- Control manual: válvula reguladora y vacuómetro. Es un control aproximado.
- Controlador de vacío: controla la presión con una válvula solenoide y la velocidad del motor. Para separar mezclas de solventes puede elegir un modelo con programa de varias etapas. Algunos controladores detectan automáticamente el punto de ebullición y determinan la presión de vapor adecuada del solvente sin intervención del operador.
Rocker indica que el controlador Pilot 100 y el sistema DC Chem 610 Pro incluyen detección automática del punto de ebullición. El Pilot 100 tiene además panel táctil capacitivo, que se puede operar con guantes.
Asegure el enfriamiento del condensador
Un evaporador rotatorio suele incluir un dispositivo de rotación de la muestra, un baño de agua calefactor, un condensador y un colector. La fuente indica que el condensador debe tener un termostato de circulación con capacidad para mantenerse al menos 40 °C por debajo de la temperatura del baño. Esa diferencia asegura una recolección adecuada de vapor, ayuda a recuperar el solvente y mantiene un laboratorio seguro y sin olores.
Aplicaciones habituales
- Desarrollo, extracción y concentración de principios activos: medicina herbal china, cannabis medicinal, cosméticos, productos de cuidado de la piel y de la salud.
- Análisis ambiental: residuos de plaguicidas, fármacos en el ambiente, dioxinas, otras sustancias nocivas y total de hidrocarburos.
- Inocuidad alimentaria: fármacos veterinarios, residuos de plaguicidas, sustancias prohibidas y aditivos.
- Experimentos de concentración, evaporación y purificación en biología, biotecnología, medicina, laboratorio clínico, industria química y química.
Evaporación rotatoria o destilación de trayecto corto

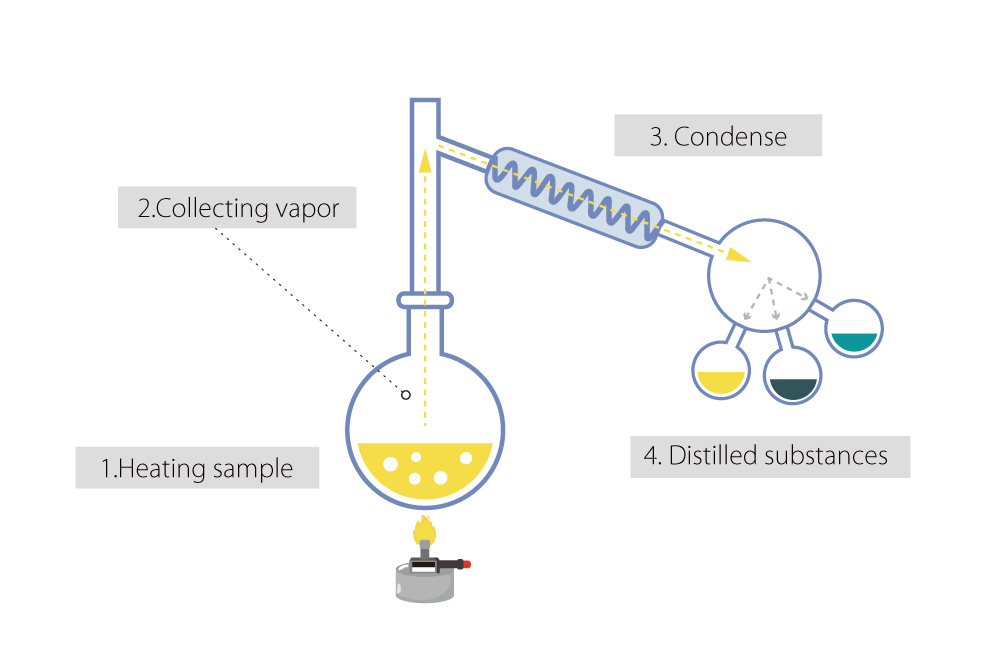

La destilación de trayecto corto (también llamada destilación molecular) separa y purifica compuestos por evaporación a baja presión según sus diferencias de volatilidad. El destilado recorre una distancia corta, a menudo pocos centímetros, lo que reduce la exposición a temperatura alta y la pérdida de muestra. Se usa para moléculas pesadas y compuestos sensibles al calor, como combustibles, ácidos grasos, fragancias y saborizantes.
| Evaporación rotatoria | Destilación de trayecto corto | |
|---|---|---|
| Principio | Baja la presión para bajar el punto de ebullición; calor y rotación aumentan la superficie de evaporación | Baja la presión para bajar el punto de ebullición; separa y recupera compuestos en un trayecto corto según su volatilidad |
| Equipo | Evaporador rotatorio | Equipos de trayecto corto, como Kugelrohr |
| Tipo de solvente | Mezclas simples, solventes puros | Mezclas complejas, como hidrocarburos |
| Costo del equipo | Menor | Mayor |
| Consumo de energía | Menor | Mayor, porque requiere un vacío más profundo |
| Exigencia técnica | Menor | Mayor |
| Aplicación | Concentración, separación, eliminación de solvente | Separación y purificación de moléculas pesadas y sensibles al calor |
| Industrias | Alimentos, farmacéutica, ingeniería química, extracción botánica | Ingeniería química, farmacéutica, aceites esenciales, análisis ambiental |
