En la filtración al vacío, la diferencia de presión ayuda a pasar un líquido a través del medio filtrante. La elección del montaje depende de la muestra, del material que se quiere recuperar y de las condiciones del proceso.
Identifique filtrado y residuo
Si interesa el líquido que atraviesa el filtro, revise la botella receptora y su limpieza. Si interesa el sólido retenido, revise el soporte, el medio filtrante y la recuperación del residuo. La selección del filtro depende del ensayo y de la compatibilidad química.
MultiVac 301–MB–A utiliza Alligator 200 y drenaje directo según su manual; no se ofrece como montaje para recuperar filtrado en una botella. Si necesita conservarlo, seleccione una configuración con recipiente receptor y valide su limpieza y compatibilidad.
Revise cada parte del montaje

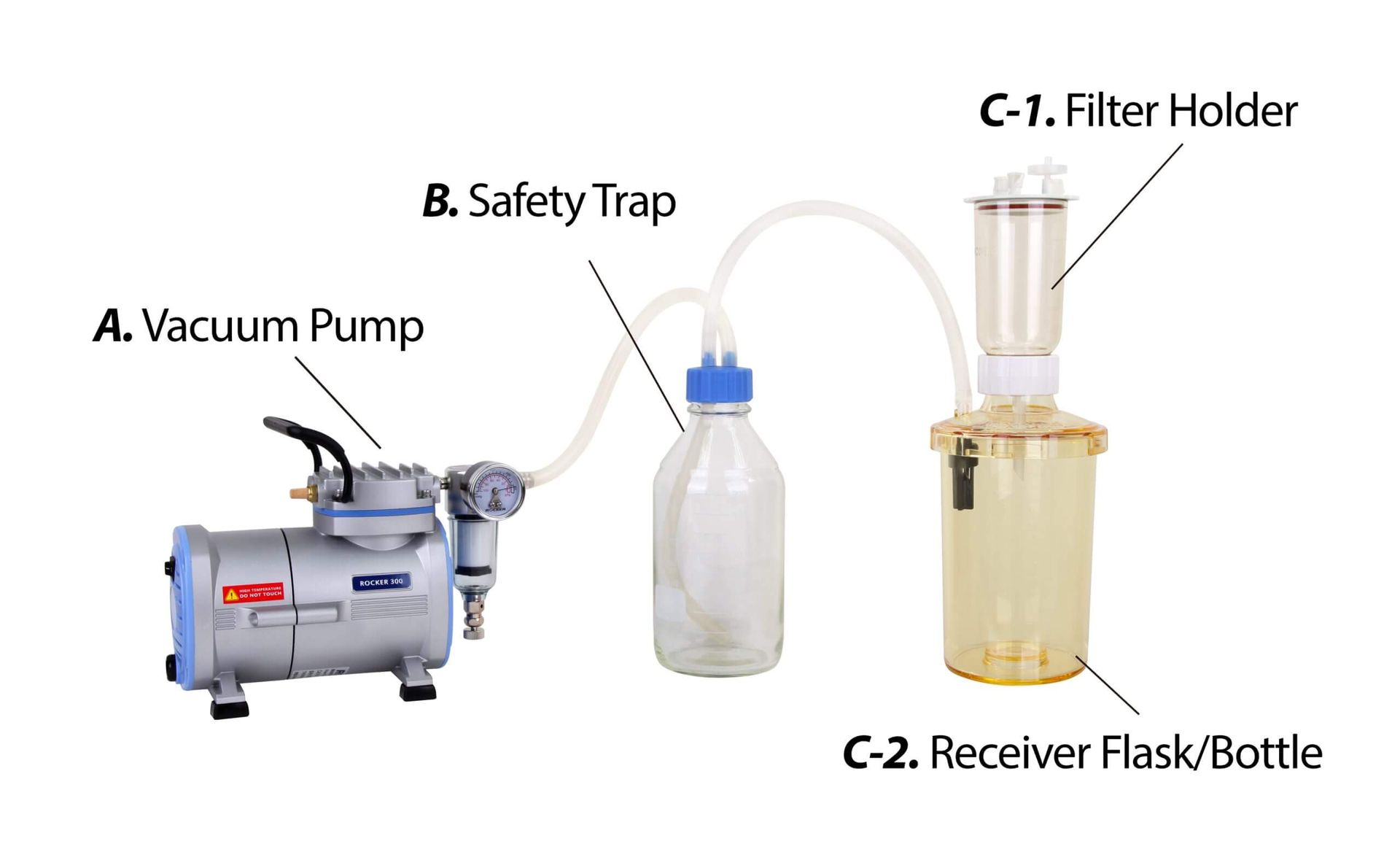

La fuente Rocker muestra una bomba de vacío, un portafiltros, un recipiente receptor y una trampa de seguridad. Compruebe que las conexiones y los recipientes sean aptos para el vacío de trabajo. Una trampa ayuda a proteger la bomba del arrastre de líquido; no reemplaza la evaluación de vapores o aerosoles.
Compare bomba y materiales
El manual del sistema prohíbe materiales inflamables y tóxicos para toda la serie. Además, prohíbe productos químicos y corrosivos para Rocker 300. Rocker 300C incorpora recubrimiento PTFE en la cámara y el diafragma, pero el manual excluye ácidos y álcalis fuertes; el recubrimiento no elimina la prohibición de materiales inflamables o tóxicos. Compruebe también la compatibilidad del portafiltros, las mangueras y el recipiente. No extienda la compatibilidad de un componente al conjunto.
Ajuste la escala de trabajo
Compare una estación individual con un colector de varias posiciones según la cantidad de muestras. Verifique el caudal y el vacío requeridos por el proceso, la capacidad de recolección y la forma de vaciar el recipiente. El vacío máximo de catálogo no es una condición universal de operación.
La fuente distingue portafiltros de 25, 47 y 90 mm y materiales como PPSU, PES, acero inoxidable SS316 y borosilicato. Confirme diámetro y material del modelo específico; no los asigne por una tabla capturada con celdas combinadas. Compare también viscosidad, área filtrante y caudal de la bomba para el volumen de trabajo.
Documente la selección
Registre el modelo y la variante eléctrica, el filtro, las conexiones y los límites del recipiente. Para ensayos analíticos, complete estos datos con el método utilizado. Antes del primer uso, confirme el montaje y la operación en el manual correspondiente.
Para la botella o matraz receptor de vidrio descrito en el manual del sistema, Rocker indica un límite de vacío de 5 mbar absolutos, exclusivamente para filtración al vacío. No exceda ese límite ni lo traslade a cualquier recipiente. Consulte la advertencia del manual de su configuración.
