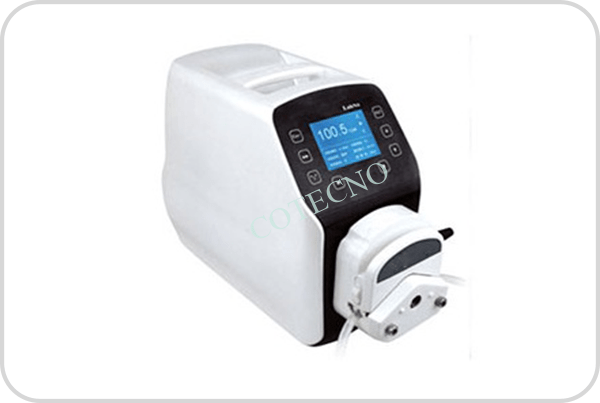

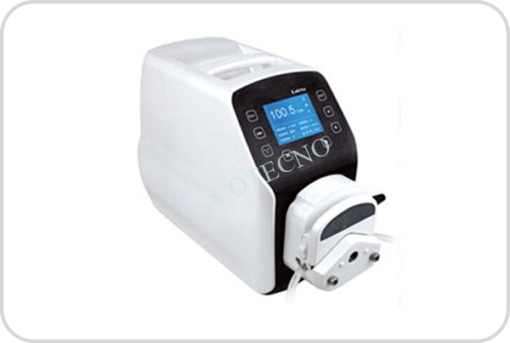

Características (Bomba peristáltica estándar)
- Spray de placa de circuito con tres pinturas, antipolvo, antihumedad, antiestático, resistente a la corrosión
- Control de teclado táctil, interfaz de menú, conveniente para configurar los parámetros
- Función de temporización, el rango de tiempo es de 0,1 s-9999 horas, se puede utilizar para una función de dispensación simple
- Ajuste del ángulo de succión hacia atrás de 0-360 ℃, puede evitar la caída de l = fluido al transferir fluido viscoso
- Fuerte función antiinterferencias, diseño de voltaje amplio, adecuado para entornos de suministro de energía complejos
- Sistema de circuito Nx-CIR, utiliza chips de importación, velocidad de cálculo rápida, rendimiento confiable, funcionamiento estable
- Admite interfaz de comunicación RS232 / RS485, protocolo de comunicación MODBUS, cumple con diferentes solicitudes industriales
- Varias funciones de control externo, soporte 0-5V, 0-10V, velocidad de control de señal analógica 4-20mA, tiene función de control externo programable Nx-EMB-PGM
Especificaciones Técnicas
| Modelo | BELL-LabN1 | BELL-LabN1 | BELL-LabN1 | BELL-LabN1 | BELL-LabN3 | BELL-LabN3 | BELL-LabN6 | BELL-LabN6 |
| Unidad | LabN1 | LabN1 | LabN1 | LabN1 | LabN3 | LabN3 | LabN6 | LabN6 |
| Rango de velocidad | 0.1-150rpm | 0.1-150rpm | 0.1-150rpm | 0.1-150rpm | 0.1-350rpm | 0.1-350rpm | 0.1-600rpm | 0.1-600rpm |
| Cabeza de la bomba | YZ1515x | YZ2515x | MC1-MC12(10) | MC1-MC12(6) | YZ1515x | YZ2515x | YZ1515x | YZ2515x |
| Tamaño de la tubería | 13#,14#, 19#,16#, 25#,17#,18# | 15#, 24# | Identificación: 0,13-3,17 mm, Espesor de la pared: 0,86-1,0 mm | Identificación: 0,13-3,17 mm, Espesor de la pared: 0,86-1,0 mm | 13#,14#, 19#, 16#, 25#,17#, 18# | 15#, 24# | 13#,14#, 19#16#, 25#,17#, 18# | 15#, 24# |
| Tasa de flujo ( mL/min) | 0.007~570 | 0.17~435 | 0.000067-32 | 0.00008-45 | 0.00 7~1330 | 0.17 ~1035 | 0.007 ~2280 | 0.17 ~1740 |
| Rango de tasa de flujo | 0.000067-570ml/min | 0.000067-570ml/min | 0.000067-570ml/min | 0.000067-570ml/min | 0.007-1330ml/min | 0.007-1330ml/min | 0.007-2280ml/min | 0.007-2280ml/min |
| Rango de velocidad | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm | 0.1~600rpm |
| Resolución de velocidad | 0.1rpm | 0.1rpm | 0.1rpm | 0.1rpm | 0.1rpm | 0.1rpm | 0.1rpm | 0.1rpm |
| Exactitud de la tasa de flujo | <±0.5% | <±0.5% | <±0.5% | <±0.5% | <±0.5% | <±0.5% | <±0.5% | <±0.5% |
| Presión de salida | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) | 0.1Mpa (tubería de espesor de pared de 0.86 ~ 1.0 mm) 0.1 ~ 0.27Mpa (tubería de espesor de pared de 1.6 ~ 2.4 mm) |
| Tipo de motor | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
| Sistema de circuito | Nx-CIR | Nx-CIR | Nx-CIR | Nx-CIR | Nx-CIR | Nx-CIR | Nx-CIR | Nx-CIR |
| Método de control | Nx-EMB | Nx-EMB | Nx-EMB | Nx-EMB | Nx-EMB | Nx-EMB | Nx-EMB | Nx-EMB |
| Método de control | Teclado táctil | Teclado táctil | Teclado táctil | Teclado táctil | Teclado táctil | Teclado táctil | Teclado táctil | Teclado táctil |
| Pantalla | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas | Pantalla LCD de color, de grado industrial de 4,3 pulgadas |
| Señal de velocidad de control externo | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) | 0-5 V (estándar), 0-10 V, 4-20 mA (opcional) |
| Iniciar / Detener | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal | Señal de interruptor pasivo, como interruptor de pedal |
| Señal de dirección | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción | Señal de conmutación activa: 5 V, 12 V y 24 V para la opción |
| Interfaz de comunicación | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) | RS232 / RS485 compatible con el protocolo MODBUS (modo RTU) |
| Temperatura ambiente | 0~40℃ | 0~40℃ | 0~40℃ | 0~40℃ | 0~40℃ | 0~40℃ | 0~40℃ | 0~40℃ |
| Humedad relativa | <80% | <80% | <80% | <80% | <80% | <80% | <80% | <80% |
| Tasa de IP | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 |
| Fuente de alimentación | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz | AC110/220V±10%, 50/60Hz |
| Consumo de energía | ＜50W | ＜50W | ＜50W | ＜50W | ＜50W | ＜50W | ＜50W | ＜50W |
| Tamaño externo de la unidad (L * W * H) | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 | 216.4*157.3*230.7 |
