Las dimensiones de las placas superior e inferior permiten analizar muestras en placas de compresión de 510x310x50 mm, bloques de hormigón y materiales de construcción.
- Configuración de parámetros de prueba, incluida la frecuencia del ritmo (solo se requiere cuando se cambia el tipo de muestra).
- Presionando el botón START en la unidad de control
- La máquina inicia automáticamente el acercamiento rápido, cuando la muestra toca la platina superior, el acercamiento rápido finaliza y comienza a cargar al ritmo seleccionado por el usuario y se detiene una vez que la muestra falla.

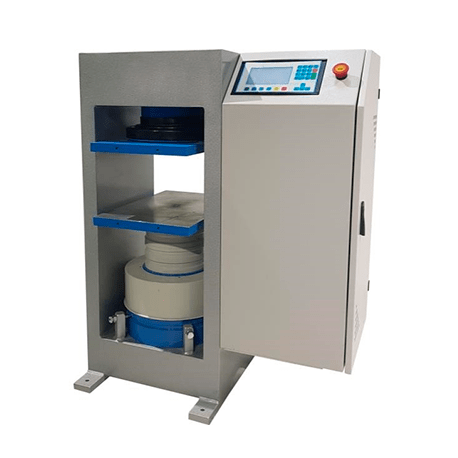

La máquina automática de prueba de compresión de bloques de hormigón, ladrillo y hormigón consta de;
Conjunto de cilindro de carga e interruptor de límite para seguridad,
Pómez Hormigón-ladrillo-hormigón Bloque de carga de compresión
El marco de carga proporciona la estabilidad necesaria para obtener resultados de prueba precisos y repetibles durante los años de operación.
Platos superiores / Platos inferiores
Piezas de distancia
Conjunto de cilindro de carga e interruptor de límite
Hay un sello de PTFE coaxial de baja fricción entre el cilindro y el pistón ajustado al cilindro.
Paquete de potencia hidráulica y sistema de adquisición y control de datos digitales
Paquete de energía hidráulica
La presión máxima de trabajo del sistema es de 400 bar.
Bomba de doble etapa
La bomba de doble etapa está formada por dos grupos;
Motor
El motor que acciona las bombas duales en un motor de CA y está controlado por un inversor de motor . La variación en el flujo de aceite se ejecuta con la variación de la velocidad de rotación del motor.
Bloque de distribución
Se utiliza un bloque de distribución para controlar la dirección del flujo de aceite suministrada por la bomba de doble etapa , las siguientes partes están instaladas en el bloque de distribución; Válvula solenoide, válvula de seguridad ( válvula de presión máxima), transductor, bomba de engranajes de baja presión y bomba de pistón radial de alta presión.
Transductor de presión de alta precisión
La gama de máquinas automáticas se puede actualizar con la opción de calibración especial del transductor de presión de alta precisión Clase 1 a partir del 1% del rango completo.
Este rendimiento único permite que las máquinas se utilicen para un número considerable de aplicaciones, que incluyen:
- Pruebas de resistencia a la compresión a temprana edad (2 o 3 días)
- Pruebas de flexión y división mediante el uso de accesorios adecuados.
- Pruebas de compresión de mortero (cemento) utilizando los accesorios adecuados.
- Prueba central
Tanque de aceite
El tanque incluye suficiente aceite para llenar el mecanismo que empuja el carnero durante la prueba. El nivel y la temperatura del aceite se pueden ver en el indicador instalado en el tanque. Tiene una capacidad de 25 L. Se debe usar aceite de motor hidráulico, número 46.
Sistema de adquisición y control de datos digitales
La unidad tiene opciones de menú fáciles de usar.
La pantalla gráfica digital es capaz de dibujar en tiempo real “Carga vs. Tiempo”.
Software
Principales características
- Control de frecuencia de estimulación de 1 kN / seg a 20 kN / seg dependiendo del tamaño del pistón.
- Puede controlar 2 cuadros (opcional)
- Puede realizar pruebas con control de carga.
- Visualización en tiempo real del gráfico de prueba.
- Canales analógicos para diferentes celdas de carga de cuadros.
- Puerto serie RS-232 que se conecta para la interfaz de la computadora
- Pantalla LCD
- 2 sistemas de selección de unidades diferentes; kN y kgf
- Soporte multilingüe (inglés y turco)
- 2 sistemas de selección de unidades diferentes; SI y métrico
- Reloj y fecha en tiempo real.
-
Software de PC gratuito para el control de prueba e impresión del informe de prueba.
- Válvulas de presión máxima para evitar la sobrecarga de la máquina.
- Interruptor de límite de recorrido del pistón
- Botón de parada de emergencia
- Valor de carga máxima controlado por software
- EN 772-1
Especificaciones Tecnicas
| Nombre del Producto | Máquina automática de prueba de compresión de bloques de hormigón, ladrillo y piedra pómez |
|---|---|
| Código del Producto | B010306090101 |
| Capacidad (KN) | 1200 |
| Rugosidad (μm) | ≤ 3.2 |
| Ø Plato inferior (mm) | 510x300x50 |
| Ø Plato superior (mm) | 510x300x50 |
| Max. Distancia vertical (cm) | 25 |
| Amortiguador del pistón (cm) | 20 |
| Carrera del pistón (cm) | 5 |
| Espacio libre horizontal (cm) | 31 |
| Espesor de las pletinas (cm) | 5 |
| Dureza de los platos (HRC) | 55-60 |
| Capacidad de aceite (lt) | 24 |
| Max. Presión de trabajo (bar) | 400 |
| Potencia (w) | 750 |
| Código del Producto | Nombre del Producto | Dimensiones(cm) | Peso(kg) | Fuente de Alimentación |
|---|---|---|---|---|
| B010306090101 | Máquina automática de prueba de compresión de bloques de hormigón, ladrillo y piedra pómez | 75x60x100 | 500 | 220 V, 50-60 Hz, 1 ph |
Accesorios/Repuestos
| Código del Producto | Nombre del Producto | Dimensiones(cm) | Peso (kg) | Fuente de Alimentación |
|---|---|---|---|---|
| B010306090201 | 1200 KN Marco de prueba de compresión de bloques de hormigón y ladrillo de piedra pómez | 37x60x100 | 500 | - |
| B010306090301 | Grupo hidráulico y sistema digital de adquisición y control de datos | 36x38x91 | 100 | 220 V, 50-60 Hz, 1 ph |
| B010306090401 | Grupo hidráulico | 36x38x91 | 98 | 220 V, 50-60 Hz, 1 ph |
| B010306090501 | sistema digital de adquisición y control de datos | - | - | 220 V, 50-60 Hz, 1 ph |
| B010306090601 | Transductor de presión de alta presión | - | - | - |
| B010306090701 | Software | - | - | - |

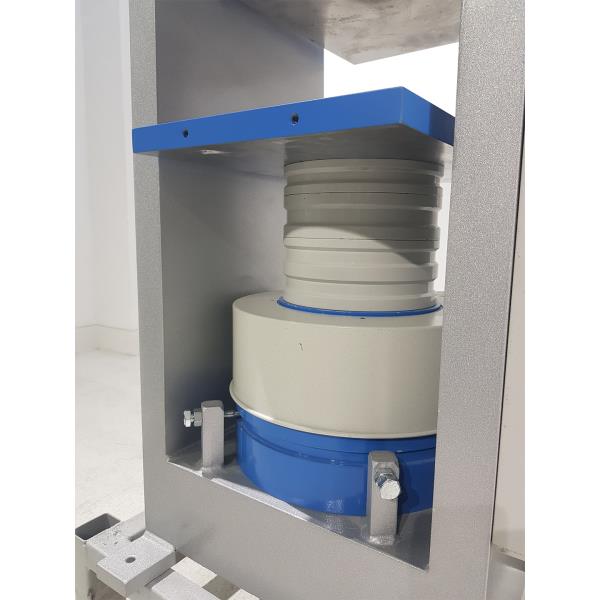

| B010306090801 | Piezas de distancia | 2.5 | - | - |
| B010306090901 | Piezas de distancia | 3 | - | - |
| B010306091001 | Piezas de distancia | 5 | - | - |
| B010306091101 | Piezas de distancia | 8 | - | - |
| B010306091201 | Asiento de la bola de forma asentada | - | - | - |
| B010306091301 | Ordenador e impresora | - | - | 220 V, 50-60 Hz, 1 ph |
| B010306091401 | Convertidor de USB a puerto COM | - | - | - |
| B010306091501 | Impresora térmica | - | - | - |
| B010306091601 | Rollo para impresora térmica (paquete de 10 rollos) | - | - | - |
