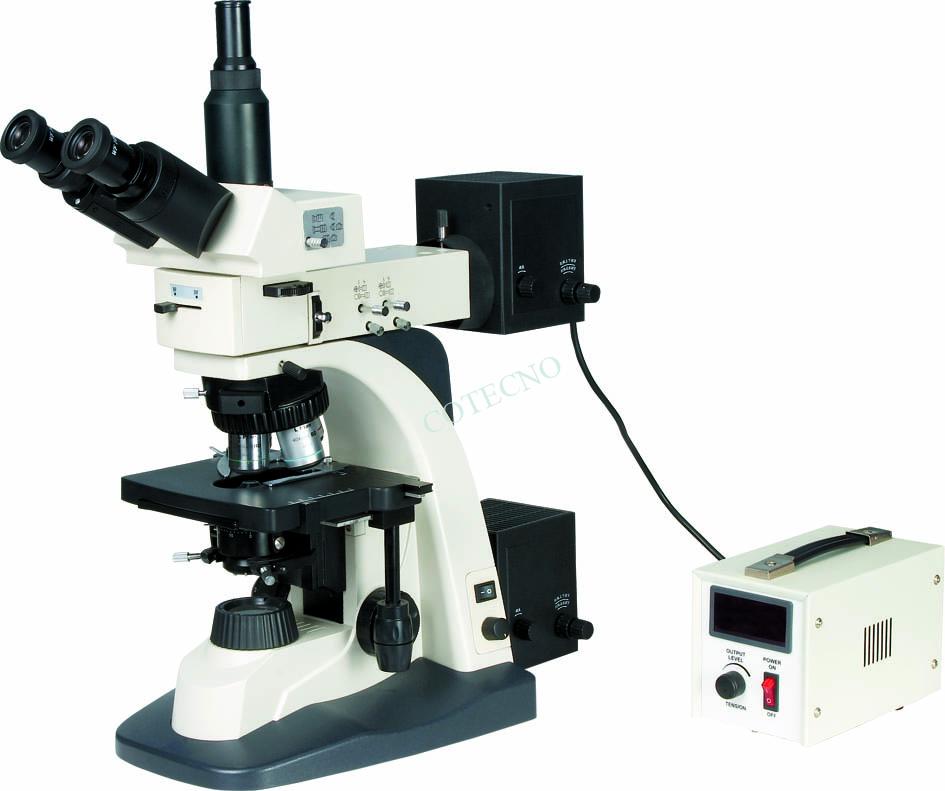

Puede ser ampliamente utilizado para identificar y analizar semiconductores, FPD, encapsulación de circuitos, sustrato de circuitos, materiales, piezas de fundición / metal / cerámica, moldes de precisión. Este instrumento adopta tanto la iluminación reflejada como la transmitida, el campo Oscuro ＆ Oscuro, el DIC y la observación de Polarización pueden realizarse bajo la iluminación reflejada, y la observación del campo Brillante se realiza bajo la luz transmitida. El sistema óptico de alta calidad y confiable brinda una imagen mucho más clara y nítida. El diseño cumple con las necesidades ergonómicas y lo hace sentir cómodo y relajado al hacer su trabajo.- Características y descripción:
- Adopte UIS de alta resolución, larga distancia de trabajo y trayectoria de luz infinita
- Sistema de corrección de la tecnología de imagen objetiva.
- Ampliación de la tecnología de multiplexación de infinito objetivo compatible.
- Objetivo con todos los métodos de observación, incluido el campo oscuro brillante.
- La observación, polarización y DIC también proporcionan una alta claridad y nitidez en la imagen en cada método de observación.
- Iluminación de Kohler de superficie asférica, aumentando el brillo de la visión.
- WF10 × （25 field Campo de visión súper amplio Ocular, larga distancia de trabajo
- Objetivo metalúrgico con campo brillante y oscuro.
- La boquilla puede estar equipada con un dispositivo de interferencia diferencial DIC desmontable
| Especificaciones | |
|---|---|
| Cabeza de visualización | Cabeza Trinocular sin compensación, inclinado 30 ° （50mm-75mm) |
| Ocular | WF10×/25mm |
| WF10 × / 20mm, punto de mira con retícula 0.1mm | |
| Objetivo | Larga distancia de trabajo brillante field campo oscuro Infinito.Planes del objetivo: |
| 5×/0.1B.D/W.D.29.4mm、10×/0.25B.D/W.D.16mm、 | |
| 20×/0.40B.D/W.D.10.6mm、40×/0.60B.D/W.D.5.4mm、 | |
| Muserola | Con boquilla cuádruple Jack DIC |
| Escenario | Etapa mecánica de doble capa |
| Tamaño de la etapa: 189mm × 160mm | |
| Rango de movimiento: 80mm × 50mm | |
| Filtro | Filtros tipo (verde, azul, neutro) |
| Condensador | N.A.1.25 Condensador Abbe con diafragma iris y filtro |
| Enfoque | Coaxial grueso ajuste de enfoque fino con mecanismo de cremallera y piñón Fino |
| Valor de escala de enfoque 0.002mm | |
| Fuente de luz | Iluminación de la transmisión: Bombilla halógena 12V / 50W, AC85V-230V, brillo ajustable |
| Epi-iluminación: con diafragma iris de apertura y diafragma iris de campo, halógeno | |
| Bombilla 12V / 50W, AC85V-230V, brillo ajustable | |
| Dispositivo de polarización | Analizador giratorio a 360 °, tanto el polarizador como el analizador pueden sacarse de la trayectoria de la luz |
| Herramienta de comprobación | Micrómetro de 0,01 mm |
| Accesorio opcional | Software de medida bidimensional. |
| Software profesional de análisis de imágenes metalúrgicas. | |
| Epi-iluminación: Bombilla halógena 12V / 100W, AC85V-230V, brillo ajustable | |
| Larga distancia de trabajo brillante campo oscuro Infinito Plano objetivos: | |
| 50×/0.55B.D/W.D.5.1mm、80×/0.75B.D/W.D.4mm、100×/0.80B.D/W.D.3mm | |
| Ocular micrómetro | |
| Oculares de cámara digital CMOS de 1.3Mega 2.0 Mega 3.0 Mega, 5.0 Mega píxeles | |
| Accesorio de fotografía y adaptador CCD 0.5 × 0.57 × 0.75 × | |
| DIC（10× 20× 40× 100×） | |
| Herramienta de cepillado | |
| Cámara CCD, color 1/3 ″ de alta resolución 520 líneas de TV |
