El producto adopta CPU de 32 bits de alta velocidad y alto rendimiento (microprocesadores M4), PCB después de tres tratamientos de prevención “anticorrosión, a prueba de humedad y a prueba de polvo”. Tiene una fuerte capacidad anti-interferente.

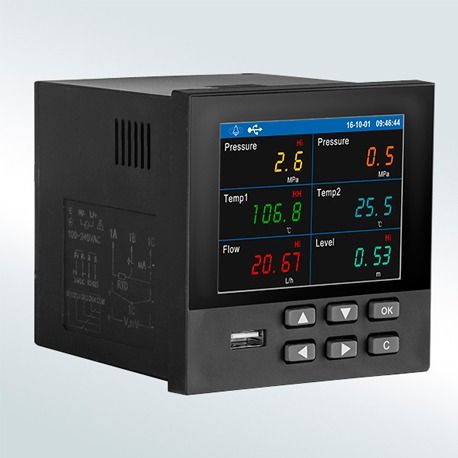

El registrador de datos B-01-05-09-0200 se puede utilizar en metalurgia, meteorología, petróleo, industria química, materiales de construcción, papel, electricidad, alimentos, tratamiento de aguas, farmacéutico e industrial, y otras industrias.
Características
* Pantalla LCD a color (TFT)
* Entrada de 18 canales analógicos
* Protección contra fallas de energía
* Salida opcional RS485 (RTU)
* Función de alarma y control de soporte
* Con almacenamiento externo de disco U 8G
Especificaciones
|
Articulo |
Detalles |
| Monitor |
Pantalla LCD TFT en color verdadero de 3.5 “, resolución 320 * 240, retroiluminación LED de alta definición, tres lados cerca del punto de vista cero |
| Canales de entrada |
1-18 opcional (se puede configurar el tipo de señal) |
| Señal de entrada |
Corriente: 4-20 mA, 0-10 mA, 0-20 mA |
| Exactitud |
0.2% FS |
| Capacidad de almacenamiento interno |
48 millones |
| Almacenamiento externo |
U-disk (adjunto) |
| Suministro |
AC220V, DC24V |
| El consumo de energía |
20VA (máx.) |
| Temperatura de funcionamiento |
-10- + 55 ℃ @ 10-85% RH |
| Condición de almacenamiento |
-20- + 60 ℃ @ 5-95% RH |
| Modo de comunicación |
RS485 (MODBUS-RTU), RS232 (agregar módulo externo) |
| Capacidad de salida |
3.6W (24V @ 150mA) |
| Periodo de muestra |
1s |
| Protección contra caídas de energía |
Los datos almacenados en la memoria flash interna, los datos históricos y los parámetros de configuración no se perderán cuando se caiga la fuente de alimentación |
| Salida de alarma |
Máx.4 canales, NO relé , 250V / 2A |
| Dimensión |
96 * 96 * 100 mm (tamaño del orificio: 92 * 92 mm) |
| Instalación de panel de espesor |
1.5-6mm |
| Peso (sin embalaje) |
370g |
Dimensión
Unidad: mm
Montaje
Conexión de entrada
Instrucciones de configuración
Ajustes de entrada
|
Configuración artículo
|
Función descriptiva |
Rango de parámetros |
|
Canal |
Seleccione establecer canal analógico |
AI1 ~ AI18 |
|
Bit |
Establecer bit del canal analógico |
La longitud de la cadena personalizada es 8 |
|
Unidad |
Configurar la unidad para canal analógico |
La longitud de la cadena personalizada es 8 |
|
Señal |
Establecer tipos de señal |
(4 ~ 20) mA, (0 ~ 20) mA, (0 ~ 10) mA, |
|
Límite inferior del rango |
Establecer límite de rango inferior |
-99999 ~ 99999 |
|
Límite de rango superior |
Establecer límite de rango superior |
-99999 ~ 99999 |
|
Factor de corrección A |
A en Y = A * X + B |
-99999 ~ 99999 |
|
Factor de corrección B |
B en Y = A * X + B |
-99999 ~ 99999 |
|
Filtro de primer orden |
Parámetro de filtro de primer orden |
0s, 1s, 2s, 5s, 10s, 15s |
|
Pantalla de desconexión |
Muestra el valor de la desconexión del canal. |
-99999 ~ 99999 |
|
Ajuste de alarma |
Ingrese a la pantalla de configuración de alarma. |
|
Ajuste de alarma
|
Elemento de configuración
|
Función descriptiva |
Rango de parámetros |
|
Alarma superior HH |
Mayor valor de alarma |
-99999 ~ 99999 |
|
Mayor salida de alarma |
Terminal de salida de alarma superior |
Ninguno, DO1, DO2, DO3, DO4 |
|
Alarma alta Hi |
Alto valor de alarma |
-99999 ~ 99999 |
|
Salida de alarma alta |
Terminal de salida de alarma alta |
Ninguno, DO1, DO2, DO3, DO4 |
|
Alarma baja Lo |
Bajo valor de alarma |
-99999 ~ 99999 |
|
Salida de alarma baja |
Terminal de salida de alarma baja |
Ninguno, DO1, DO2, DO3, DO4 |
|
Alarma inferior LL |
Menor valor de alarma |
-99999 ~ 99999 |
|
Salida de alarma inferior |
Terminal de salida de alarma inferior |
Ninguno, DO1, DO2, DO3, DO4 |
|
Diferencia de retorno |
Diferencia de retorno de alarma |
-99999 ~ 99999 |
Nota: La diferencia de retorno evita la alarma repetida cuando la fecha de las mediciones fluctúa desde el punto de alarma. Aquí está el ejemplo de alarma alta y diferencia de retorno.
Ajuste de la función
Configuraciones de comunicación
El instrumento admite la operación de comunicación de la computadora host para lograr un monitoreo en tiempo real.
|
Elemento de configuración
|
Función descriptiva |
Rango de parámetros |
|
Dirección del instrumento |
Dirección del dispositivo Modbus |
1 ~ 254 |
|
Velocidad de transmisión |
Velocidad de comunicación |
1200,9600,57600,115200 |
|
Bit de paridad |
Verificar comunicación |
Sin paridad, paridad impar, paridad par |
|
Formato de punto flotante |
Formato de punto flotante |
1234,2143,3412,4321 |
Operación del disco U
El instrumento admite el disco U como un medio de almacenamiento externo, que guardará los datos históricos o varios tipos de información en la computadora a través del disco U para guardarlos permanentemente.
|
Función descriptiva |
Formato de archivo |
|
|
Guardar registro histórico |
|
|
|
Guarde todos los datos en el HDR |
Guarde todos los datos en formato HDR |
HDA (.HDA) |
|
Guarde todos los datos en el CSV |
Guarde todos los datos en formato CSV |
Texto (.csv) |
|
Guarde todos los datos en el HDA |
Guarde todos los datos en formato HDA |
Texto (.csv) |
|
Guarde el informe acumulativo. |
Guardar todo el informe acumulativo |
Texto (.csv) |
|
Guarde la información de la alarma. |
Guarde toda la información de la alarma. |
Texto (.csv) |
|
Guarde el registro de falla de energía |
Guarde todo el registro de falla de energía |
Texto (.csv) |
|
Guardar el registro de registro |
Guardar todo el registro |
Texto (.csv) |
|
Guardar la configuración del instrumento |
Guardar la configuración actual del instrumento |
CFG (.cfg) |
|
Leer la configuración del instrumento |
Leer la configuración del instrumento en el disco U |
Ruta para guardar:
El archivo del instrumento guarda el archivo correspondiente del directorio raíz U cuyo nombre es [Nombre del instrumento].
Nombre del archivo:
|
Expediente
|
Subdirectorio |
Nombre del archivo |
|
Registro de la historia |
/Historia |
H161009A.csv / H161009A.hda |
|
Informe acumulativo |
/ Info |
A161009A.csv |
|
Información de alarma |
/ Info |
B161009A.csv |
|
Registro de falla de energía |
/ Info |
P161009A.csv |
|
Registros de registro |
/ Info |
L161009A.csv |
Nota:
– Las letras iniciales H, A, B, P, L representan tipos de archivos.
– Los números representan la fecha en la que guarda el archivo.
– La última letra puede ser una de la letra de la A a la Z. Representa que puede guardar un tipo de archivo hasta 23 veces al día.
Operación clara
|
Elemento de configuración
|
Función descriptiva |
|
Borrar todo el valor acumulado |
|
|
Borrar todos los informes acumulados |
|
|
Borrar la información de alarma |
Borrar toda la información de alarma |
|
Borrar todos los registros de falla de energía |
Borrar todos los registros de falla de energía |
|
Borrar los registros |
Borrar todos los registros |
Ajustes del sistema
|
Configuración artículo
|
Función descriptiva |
Rango de parámetros |
|
Contraseña del proveedor |
Establecer contraseña de proveedor |
000000 ~ 999999 |
|
Contraseña del adquirente |
Establecer contraseña de adquirente |
000000 ~ 999999 |
|
Nombre del instrumento |
Establecer nombre del instrumento |
Cadenas de 8 bytes. |
|
Hora del sistema |
Establecer hora del sistema |
|
|
Formato de tiempo |
Establecer formato de hora |
AA-MM-DD, DD-MM-AA, |
|
Intervalo de grabación |
Establecer intervalo de grabación |
1s, 2s, 5s, 10s, 15s, 30s, 1s, 2s, |
|
Pantalla de inicio |
Establece la pantalla de inicio predeterminada. |
Panel frontal, pantalla digital, pantalla de |
|
Tiempo del ciclo |
La pantalla muestra el tiempo del ciclo de agrupación. |
0s, 5s, 10s, 30s |
|
Presión atmosférica MPa |
Establecer la presión atmosférica de los instrumentos. |
-999999 ~ 9999999 |
|
Restaurar la configuración de fábrica |
Restaurar la configuración de fábrica |
