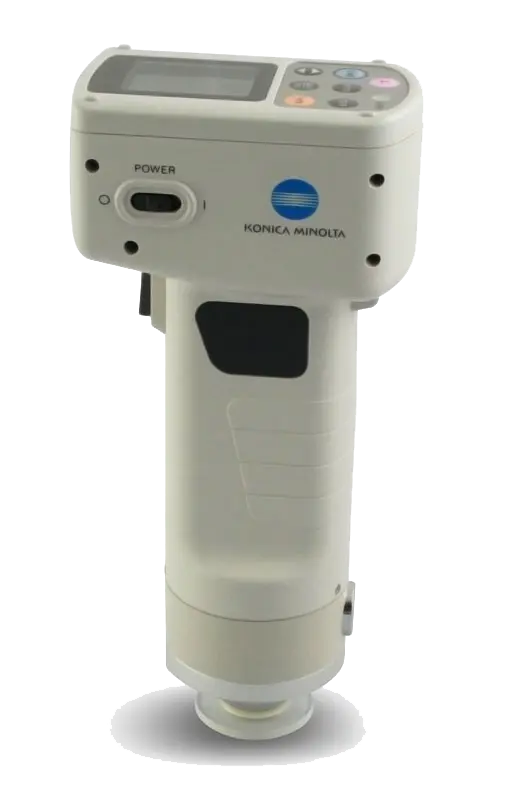

| Nombre | Cabezal de medición de colorímetro |
| Modelo | Cabezal CR-400 |
| Sistema de iluminación y visión | d/0 (iluminación difusa/ángulo de visión 0°; componente especular incluido) (conforme a norma JIS Z 8722; incluye reflectancia regular) |
| Detector | Fotoceldas de silicio (6) |
| Rango de valores de visualización | Y: 0.01% a 160.00% (reflectancia) |
| Fuente de iluminación | Lámpara de xenón pulsada |
| Tiempo de medición | 1 s |
| Intervalo de medición mínimo | 3 s |
| Desempeño de la batería | Aprox. 800 mediciones (cuando se usan baterías bajo condiciones de prueba de Konica Minolta) |
| Área de medición / iluminación | Φ8mm/ Φ11mm |
| Repetibilidad | Desviación estándar dentro de ΔE*ab 0.07
(cuando se mide la placa de calibración del blanco 30 veces a intervalos de 10 segundos) |
| Acuerdo inter-instrumental | ΔE*ab: dentro de 0.6
Promedio de 12 colores BCRA Serie II |
| Observador | 2° Coincide con el Observador estándar CIE 1931 (xÌ2λ, yÌλ, zÌλ) |
| Iluminante | *C, D65 |
| Pantalla *1 | * Valores de color; valores de diferencia de color; visualización PASA/ADVERTENCIA/NO PASA |
| Estimación de tolerancia *1 | * Tolerancia de diferencia de color (tolerancia rectangular y tolerancia elíptica) |
| Espacio de color/datos colorimétricos | * XYZ, Yxy, L*a*b*, Hunter Lab, L*C*h, Munsell (Iluminante C únicamente), CMC (l:c), CIE1994, Lab99, LCh99, CIE2000, CIE WI/Tw (Iluminante D65 únicamente), WI ASTM E313 (Iluminante C únicamente), YI ASTM D1925 (Iluminante C únicamente), YI ASTM E313 (Iluminante C únicamente), Índice de usuario (pueden registrarse hasta 6 desde la computadora) |
| Idiomas | Teclas de operación: inglés
* Pantalla de cristal líquido (LCD): inglés (de origen), alemán, francés, italiano, español y japonés |
| Conjuntos de datos almacenables | 1000 (el cabezal de medición y el procesador de datos guardan datos diferentes) |
| Colores objetivo para diferencia de color | 100 |
| Canales de calibración *1 | * 20 canales (ch00: Calibración del blanco; ch01 a ch19: calibración de usuario) |
| Pantalla | Pantalla de cristal líquido (LCD) de matriz de puntos con retroiluminación (9 líneas de 15 caracteres + 1 línea para visualización de íconos) |
| Interfaz | Compatible con RS-232 (para procesador de datos / PC)
* Frecuencia (baudios): 4800, 9600, 19 200 (bps); configurado de origen a 9600 |
| Alimentación eléctrica | Cuatro baterías alcalinas tamaño AAA o Ni-MH
Adaptador de AC AC-A17; 120 V AC, 50-60 Hz, 0.4 A (para América del Norte y Japón); 230 V AC, 50-60 Hz, 0.4 A (para todo el mundo excepto América del Norte) |
| Dimensiones (A x H x P) | 102 × 244 × 63 mm |
| Peso | Aproximadamente 550 (con 4 baterías tamaño AAA, sin cable RS-232C)
Aproximadamente 570 g
(con 4 baterías tamaño AAA, sin cable RS-232C) |
| Condiciones de funcionamiento | Temperatura: 0 a 40°C, Humedad relativa: inferior al 85% sin condensación. Categoría de instalación: II, Grado de polución:2 |
| Condiciones de almacenamiento | Temperatura: -20° a 40°C, Humedad relativa: inferior al 85% sin condensación |
| Otros | Función ENCENDIDO/APAGADO de la retroiluminación del LCD (cuando está encendido la luz permanece activa 30 segundos después de la última operación de medición o pulsación de tecla) |
*1 Indica cuando está conectado al Procesador de datos, o cuando no está establecida la comunicación con el Procesador de datos o el software opcional, ya que algunas de las funciones no están disponibles cuando el cabezal de medición no está conectado. |

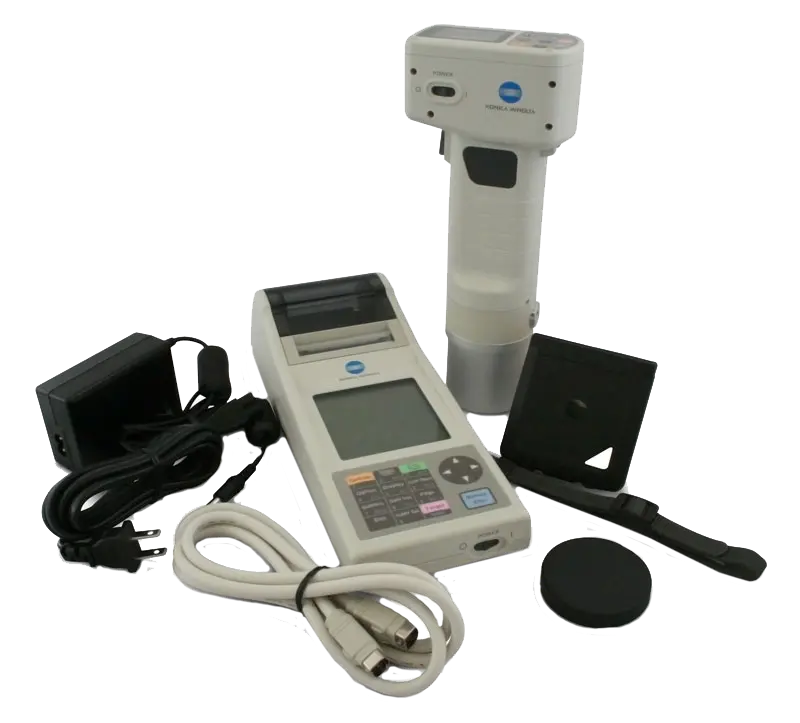

| Nombre | Procesador de datos |
| Modelo | DP-400 |
| Rango de valores de visualización | Y: 0.01% a 160.00% (reflectancia) |
| Tiempo de medición*2 | *1 s |
| Intervalo de medición mínimo*2 | *3 s |
| Desempeño de la batería | Aprox. 800 mediciones (cuando se usan baterías bajo condiciones de prueba de Konica Minolta) |
| Iluminante | C, D65 |
| Pantalla | Valores de color; valores de diferencia de color; gráficos de diferencia de color; visualización PASA/ADVERTENCIA/NO PASA |
| Estimación de tolerancia *2 | Teclas de operación: inglés
* Pantalla de cristal líquido (LCD): inglés (de origen), alemán, francés, italiano, español y japonés |
| Conjuntos de datos almacenables | 2000 datos máx. (divididos en 100 páginas)
Se puede Suprimir y Deshacer datos almacenados selccionados (un dato o todos) |
| Colores estándar para diferencia de colores *2 | Únicamente para la función de operación (100 datos cuando está conectado el cabezal de medición; entrada de valores de medición o numérica) (independiente de la función de página) |
| Canales de calibración *2 | * Únicamente para la función de operación (20 canales cuando está conectado el cabezal de medición)
(Canal 00: Calibración del blanco; Canales 01 al 19: Calibración de usuario) |
| Función de página | 100 páginas |
| Pantalla | Pantalla de cristal líquido (LCD) de matriz de puntos con retroiluminación (9 líneas de 16 caracteres + 1 línea para visualización de íconos) Ajuste de contraste |
| Impresora | Impresora térmica de 384 puntos por línea (también puede imprimir gráficos); impresión automática para cada medición (puede ajustarse para no imprimir) |
| Función estadística | Máximo, mínimo, promedio y desviación estándar |
| Medición automática *2 | * Visualización de fecha y hora: año, mes, día, hora, minuto
Temporizador: de 3 segundos a 99 minutos (algunos modos de medición requieren más de 3 segundos) |
| Interfaz | Frecuencia (baudios) compatible con RS-232C (bps): fijada en 19 200 (cuando está conectado a PC); cuando el cabezal de medición está conectado, la frecuencia (baudios) se iguala automáticamente a la del cabezal de medición. |
| Alimentación eléctrica | Cuatro baterías alcalinas tamaño AA o Ni-MH
Adaptador de AC AC-A17; 120 V AC, 50-60 Hz, 0.4 A (para América del Norte y Japón);
230 V AC, 50-60 Hz, 0.4 A (para todo el mundo excepto América del Norte) |
| Dimensiones (A x H x P) | 100(A) × 73(H) × 255(P) mm |
| Peso | Aprox. 600 g (sin incluir las baterías y el papel) |
| Condiciones de funcionamiento | Temperatura: 0 a 40°C, Humedad relativa: inferior al 85% sin condensación.
Categoría de instalación: II, Grado de polución: 2 |
| Condiciones de almacenamiento | Temperatura: -20° a 40°C, Humedad relativa: inferior al 85% sin condensación. |
| Otras especificaciones | Función de calibración de usuario (calibración múltiple / calibración manual) *2; Función de mediciones para promediación automática; Función de encendido/apagado de impresora; Función de importación de datos de medición del CR-400 *2; Función de encendido/apagado de impresión de espacio de color ; Función de encendido/apagado de protección de datos ; Función de encendido/apagado de retroiluminación; Función de encendido/apagado de zumbador; Función de límite de color de la visualización; Modo remoto (salida de datos almacenados); Función de entrada de caracteres (alfanuméricos) |
*2 Indica que las funciones, o parte de ellas, no están disponibles cuando el cabezal de medición no está conectado. |
