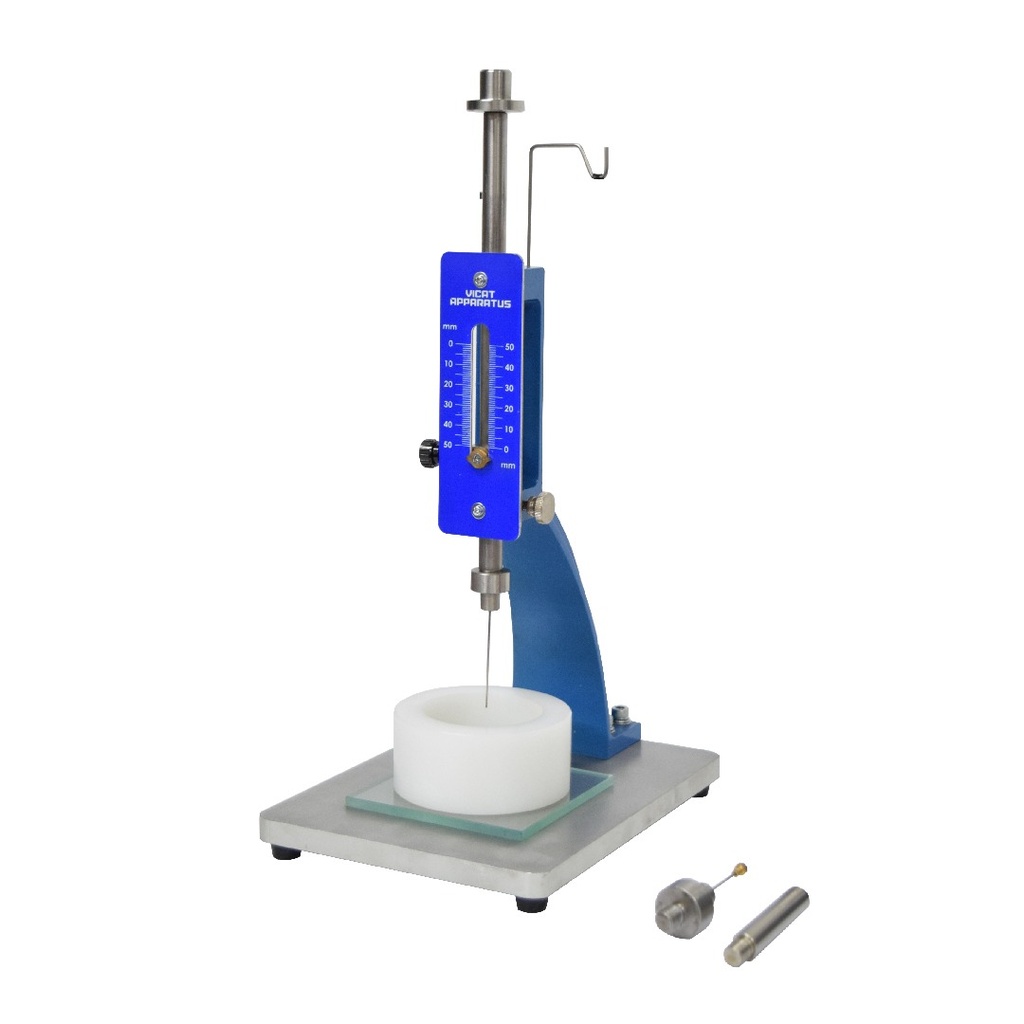

Aparato de Vicat manual, BS EN 196-3 y BS EN 480-2

El aparato de Vicat se usa para determinar el tiempo de fraguado y la consistencia de pasta de cemento, mortero y hormigón. Consta de una sonda, un molde y un dispositivo de medición.

El ensayo consiste en colocar una muestra de cemento en el molde y aplicar una sonda normalizada que produce una penetración en la muestra. El tiempo de fraguado se determina midiendo la profundidad de penetración de la sonda a lo largo del tiempo.

El marco consta de un soporte metálico con una varilla deslizante. Un indicador ajustable se desplaza sobre una escala graduada. La aguja o la sonda se fija al extremo inferior de la varilla para completar el peso de ensayo de 300 g. El marco se suministra con los accesorios básicos BS EN.

Características

• Soporte metálico con varilla deslizante, que permite ajustar con precisión la posición de la sonda o la aguja
• Indicador ajustable fijo a la varilla, que se desplaza sobre una escala graduada para medir la profundidad de penetración
• Sonda fija al extremo inferior de la varilla, con peso de ensayo de 300 g
• Escala graduada, normalmente en milímetros
• Se suministra con los accesorios básicos BS EN

Procedimiento de ensayo

1. Preparación de la muestra: preparar el material cementicio según la norma aplicada (por ejemplo BS EN 196-3 o BS EN 480-2) y mezclarlo hasta que quede uniforme.
2. Preparación de la probeta: llenar el molde con el material y compactarlo para eliminar vacíos o burbujas de aire.
3. Montaje: instalar el marco sobre una superficie estable, fijar la sonda o la aguja al extremo inferior de la varilla y llevar el indicador a cero o al punto de partida.
4. Ensayo: colocar el molde lleno bajo la sonda, bajarla con suavidad hasta tocar la superficie, soltarla e iniciar el cronómetro; a intervalos regulares, bajar la sonda y medir la penetración en la escala graduada, hasta llegar a la profundidad especificada o hasta que el material muestre fraguado inicial.
5. Registro: anotar el tiempo en que la sonda alcanza la profundidad especificada o en que el material muestra fraguado inicial, y las observaciones sobre su comportamiento durante el ensayo.
