  3. Aparato manual de límite líquido Casagrande con copa de latón, BS EN 17892-12
Lista Web CLP

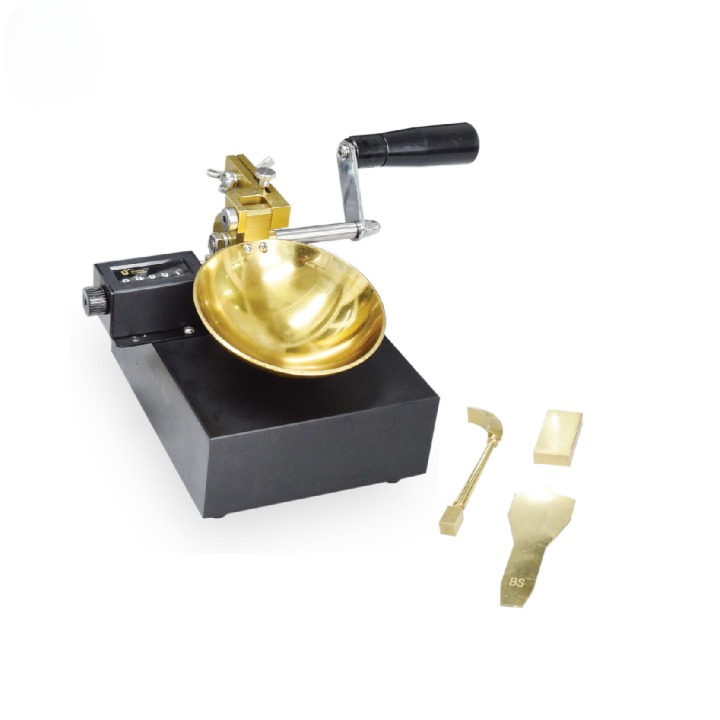

Aparato manual de límite líquido Casagrande con copa de latón, BS EN 17892-12

Aparato manual de límite líquido Casagrande con copa de latón, BS EN 17892-12

Normas asociadas BS 1377-2 EN 17892-12 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/aparato-manual-de-limite-liquido-casagrande-con-copa-de-laton-bs-en-17892-12-648707 https://www.cotecno.cl/web/image/product.template/648707/image_1920?unique=0483b4f

Aparato Casagrande de accionamiento manual por manivela para determinar el límite líquido de suelos, con copa de latón, contador y ranuradores.

  • Accionamiento manual por manivela
  • Copa de latón de dimensiones normalizadas y contador de golpes integrado
  • Incluye ranurador plano (BS EN), ranurador curvo y calibre de altura de 10 mm
  • Dimensiones: 220 (L) x 168 (A) x 134 (H) mm; peso aproximado: 2,5 kg
  • Norma BS EN 17892-12

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0476



Compartir

El equipo de límite líquido (método Casagrande) determina el contenido de humedad con el que un suelo pasa del estado plástico al estado líquido en condiciones normalizadas. Consta de una copa de latón, un mecanismo que controla la frecuencia de giro, un contador y un ranurador.

Durante el ensayo, la muestra de suelo se mezcla con agua hasta formar una pasta, que se coloca en la copa. Con el ranurador se abre una ranura en la pasta y la copa se acciona a una frecuencia normalizada. El número de golpes necesario para que la ranura se cierre en una distancia determinada define el límite líquido del suelo.

Este modelo se acciona a mano mediante una manivela. El contador integrado lleva la cuenta de los giros o golpes aplicados durante el ensayo.

Características

  • Copa de latón con dimensiones normalizadas para contener la pasta de suelo durante el ensayo.
  • Contador integrado que registra el número de giros o golpes aplicados durante el ensayo.
  • Ranurador para abrir una ranura normalizada en la pasta de suelo, que sirve de referencia para observar el paso del estado plástico al líquido.

Procedimiento de ensayo

  1. Preparación de la muestra: tome una muestra representativa de suelo, retire las partículas grandes y la materia orgánica, séquela al aire, desmenuce los terrones y pásela por un tamiz de 0,425 mm de abertura.
  2. Montaje: prepare el aparato con la copa y el ranurador; la copa debe estar limpia y seca.
  3. Pesaje: pese una cantidad determinada de la muestra preparada y colóquela en la copa.
  4. Ajuste de humedad: agregue agua gradualmente a la muestra y mézclela bien.
  5. Ranurado: después de cada adición de agua, abra una ranura en el suelo con el ranurador, a lo largo del centro de la copa.
  6. Determinación del límite líquido: continúe agregando agua y ranurando hasta que la ranura se cierre en una distancia de 13 mm (0,5 pulgadas); el contenido de humedad en ese punto es el límite líquido.
  7. Registro: anote el número de golpes necesario para que la ranura se cierre y el contenido de humedad correspondiente.
  8. Índice de plasticidad: si se requiere, calcúlelo como la diferencia entre el límite líquido y el límite plástico, que se determina en un ensayo aparte.
  9. Limpieza: limpie a fondo el aparato después de cada ensayo para que no queden residuos.
  10. Repetición: realice varios ensayos con distintas porciones de la muestra para comprobar la consistencia de los resultados.
SKUB-01-200-0476
TipoManual
Dimensiones del producto220 (L) x 168 (A) x 134 (H) mm
Peso aproximado2,5 kg
NormasBS EN 17892-12, BS 1377-2
IncluyeRanurador plano (BS EN), 1 unidad; ranurador curvo, 1 unidad; calibre de altura (10 mm), 1 unidad; 1 copia del manual de instrucciones

Determinación del límite líquido de suelos por el método Casagrande y, junto con el límite plástico, del índice de plasticidad, según BS EN 17892-12 y BS 1377-2 (límites de Atterberg y ensayos de clasificación de suelos).

Guía de compra

Este modelo es de accionamiento manual por manivela. Se entrega con ranurador plano (BS EN), ranurador curvo, calibre de altura de 10 mm y una copia del manual de instrucciones.

El procedimiento pide pasar la muestra por un tamiz de 0,425 mm de abertura y pesarla; el tamiz y la balanza no están en la lista de piezas incluidas.
