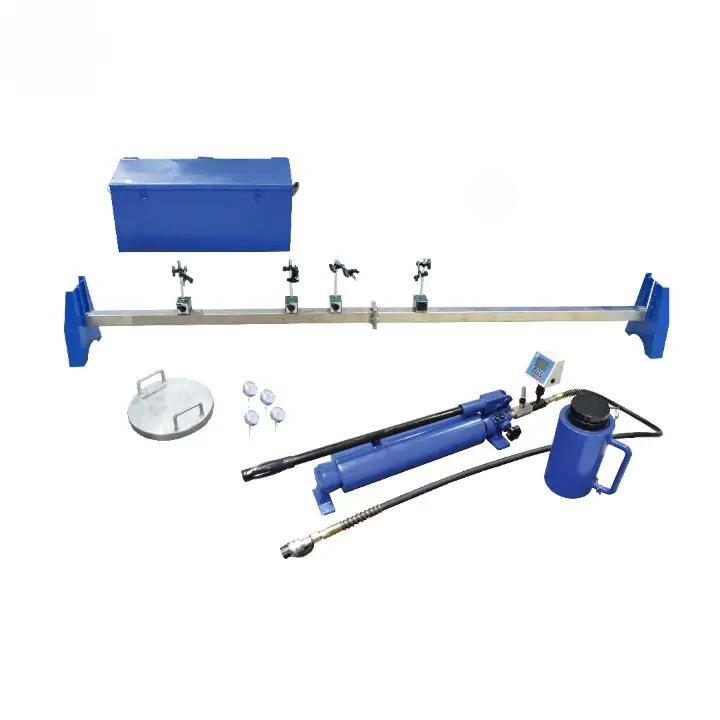

Equipo de placa de carga 500 kN

Normas asociadas ASTM D1194 ASTM D1195 ASTM D1196 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/b-01-200-0163-equipo-de-placa-de-carga-500-kn-635891 https://www.cotecno.cl/web/image/product.template/635891/image_1920?unique=cc65200

Equipo de placa de carga de 500 kN con cilindro hidraulico, indicador digital, barra datum y tabla de componentes basada en cotizacion vigente.

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: B-01-200-0163



Compartir

Resumen tecnico

Equipo de placa de carga de 500 kN para ensayos de capacidad portante y asentamiento del suelo.

La configuracion priorizada en este producto sigue la cotizacion B-01-70-0031 fuente principal para specs, componentes y opcionales.

  • Capacidad: 500 kN (50 toneladas).
  • Resolucion: 0.01 kN.
  • Exactitud: ±1%.
  • Placa incluida segun cotizacion: Ø 305 x 32 mm.
  • Normas: BS 1377:9, ASTM D1194, ASTM D1195, ASTM D1196.
Especificación
[B - 01 - 200 - 0163] Equipo de placa de carga 500 kN
Normas de referencia BS 1377 : 9; ASTM D1194; ASTM D1195; ASTM D1196
Capacidad 500 kN (50 toneladas)
Peso aproximado del equipo 105 kg
Resolucion 0.01 kN
Exactitud ±1%
Presion maxima de trabajo 10000 psi / ~700 bar
Proteccion hidraulica / sobrecarga Alarma sonora cuando la fuerza aplicada excede la capacidad prevista; el usuario debe liberar manualmente la valvula rapida.
Precision del indicador de carga Class 1; ±1% de la lectura; no de fondo de escala
Certificado de calibracion ISO 17025; trazable a SAMM + ILAC; con punto de calibracion provisto
Placa incluida segun cotizacion Ø 305 x 32 mm
Placas opcionales Ø 152 x 28 mm; Ø 457 x 28 mm; Ø 610 x 28 mm y Ø 762 x 28 mm
Barra datum incluida 5.5 m con pies de acero
Indicadores analogicos incluidos 4 unidades de 50 mm x 0.01 mm
Material de las placas Acero suave con recubrimiento zinc azul; espesor aproximado 30 a 40 um
Material de la reference beam Acero suave hueco
Deflexion maxima de la reference beam < 1 mm bajo carga completa de 500 kN
Peso bruto de embarque 1100 x 900 x 700 mm = 250 kg

Aplicaciones y uso

Este equipo se usa para verificar capacidad portante y deformacion del suelo antes de fundaciones, losas, rellenos estructurales, pavimentos y plataformas de apoyo.

El resultado del ensayo ayuda a decidir si el terreno cumple la condicion de carga prevista y si el asentamiento esperado esta dentro del rango aceptable del proyecto.

Procedimiento general

  1. Preparar la superficie de ensayo y dejar una base estable para ubicar la placa.
  2. Instalar la placa de carga, el cilindro, la bomba y la barra datum con sus puntos de referencia.
  3. Aplicar la carga de forma incremental y registrar asentamiento con los indicadores durante cada etapa.
  4. Analizar la curva carga-asentamiento para estimar capacidad portante y comportamiento de deformacion.

Cuando agregar accesorios opcionales

Puede requerirse segun aplicacion agregar placas opcionales o cargador portatil.

  • Las placas adicionales son opcionales y se usan para adaptar el area efectiva de carga cuando el procedimiento del proyecto exige un diametro distinto al de la placa base.
  • El cargador portatil es opcional y se usa para mantener autonomia de lectura cuando el ensayo se ejecuta por varias horas en terreno.

Por que agregarlos

  • Permiten ajustar el montaje al diametro de placa que exige el protocolo, evitando repetir el ensayo por area de apoyo incorrecta.
  • Resuelven continuidad operativa cuando la jornada de medicion es larga y se necesita asegurar lectura digital sin interrupciones.

Que revisar antes del ensayo

  • Compatibilidad entre la placa elegida y el procedimiento definido por el laboratorio o la inspeccion.
  • Condicion de la superficie de apoyo y nivelacion del montaje.
  • Disponibilidad de instrumentos de lectura y referencia para registrar asentamientos sin interferencias.

Componentes y accesorios

Tabla construida desde la cotizacion NL/260309/Q6406 en espanol, con referencias internas Cotecno y referencia NL-Test para trazabilidad.

Set base cotizado

Codigo CotecnoReferencia NL-TestDescripcionCantidadUM
COT-SOI-5010-X-002NL5010X/002Equipo de placa de carga 500 kN1Unidad
COT-SOI-5010-X-002-P001NL 5010 X / 002 - P 001Cilindro hidraulico de 500 kN con asiento esferico1Unidad
COT-SOI-5010-X-002-P002NL 5010 X / 002 - P 002Bomba manual de 2 velocidades con manguera hidraulica de 4 m1Set
COT-SOI-SLO-60MNL SLO-60MIndicador digital de carga1Unidad
COT-SOI-5010-X-002-P004NL 5010 X / 002 - P 004Placa de carga Ø 305 x 32 mm1Unidad
COT-SOI-5010-X-002-P005NL 5010 X / 002 - P 005Maleta metalica de transporte1Unidad
COT-SOI-5010-X-002-P007NL 5010 X / 002 - P 007Barra datum de 5.5 m con pies de acero1Set
COT-SOI-7020-X-001-A001NL 7020 X / 001 - A 001Soporte magnetico para reloj comparador4Unidades
COT-SOI-5010-X-002-P009NL 5010 X / 002 - P 009Kit de herramientas1Paquete
COT-SOI-7020-X-005NL 7020 X /005Reloj comparador analogico 50 mm x 0.01 mm4Unidades
COT-SOI-5010-X-002-MAN-Manual de instrucciones1Copia

Opcionales y cargos cotizados

Codigo CotecnoReferencia NL-TestDescripcionCantidadUM
COT-SOI-5010-X-002-PL152NL5010X/002-PL152Placa de carga Ø 152 x 28 mm1Unidades
COT-SOI-5010-X-002-A001NL5010X/002-A001Placa de carga Ø 457 x 28 mm1Unidades
COT-SOI-5010-X-002-A002NL5010X/002-A002Placa de carga Ø 610 x 28 mm1Unidades
COT-SOI-5010-X-002-A003NL5010X/002-A003Placa de carga Ø 762 x 28 mm1Unidades
COT-SOI-5010-X-002-A004NL5010X/002-A004Cargador portatil 5V 2A1Unidades
COT-SOI-5010-X-002-CALNL5010X/002-CALServicio de calibracion1Servicios
COT-SOI-5010-X-002-PKCNL5010X/002-PKCCargo de embalaje PKC1Servicios
