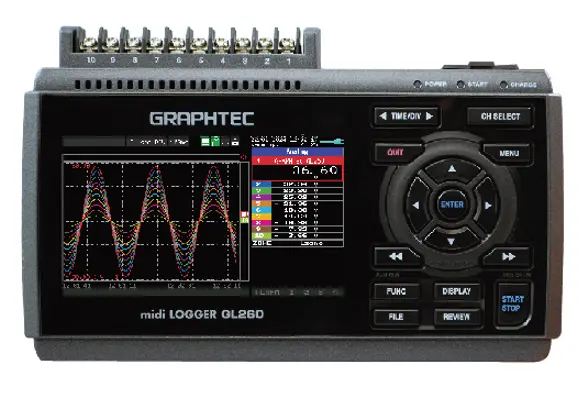

Registrador de datos Graphtec de 10 canales con pantalla a color de 4,3 pulgadas

Descripción general: Registrador de datos con pantalla a color de 4,3 pulgadas, 10 canales analógicos aislados, 4 canales discretos, 4 salidas de alarma, 4 GB de memoria interna, ranura para tarjeta SDHC (máx. 32 GB), interfaz USB para PC. Incluye software APS, manual de inicio y fuente de alimentación de CA.

Características:

  • Capacidad de red LAN inalámbrica | Monitoreo remoto y registro de datos.

  • Sistema de entrada flexible para una amplia gama de aplicaciones.

  • Capacidad para acceder a sensores y adaptadores adicionales (GL100).

  • Capacidad de memoria extendida mediante el uso de tarjeta de memoria SD.

  • Intervalo máximo de muestreo de hasta 10 ms.

  • Acceso desde teléfonos inteligentes.

  • 10 canales de entrada analógica.
  • Programable por canal.
  • ±20 mV a ±100 V en 12 rangos
  • Admite termopares de conexión directa de cualquier tipo.
  • Aislamiento total por canal.
  • 4 canales de entrada discretos.
  • 4 salidas de alarma discretas.
  • Programable como grupo como entradas lógicas o de pulsos.
  • Las entradas de pulsos admiten entradas de contador o frecuencia.
  • Operación Wi-Fi opcional con el módulo B-568.
  • Se comunica con hasta un (1) módulo GL100 con módulo Wi-Fi B-568.
  • Disparo flexible.
  • Pantalla a color integrada de 4,3 pulgadas.
  • Operación de servidor web integrada para operaciones remotas.
  • Funciona de manera independiente o conectado a una PC.
Parámetro Valor
ModeloB-01-200-0729
Código alternativoGL260
Método de entradaTodos los canales aislados, entrada balanceada, canales de exploración para muestreo
Tipo de terminal de entradaTerminal de rosca (tornillo M3).
Rango de medición

Voltaje: 20mV - 100V, 1-5V  F.S. (Escala completa).

Tipo de termopar: K, J, E, T, R, S, B, N, C y (el antiguo W: WRe5-26).

Humedad: 0 - 100% (se requiere la opción B-530).

FiltroDesactivado, 2, 5, 10, 20, 40 (promedio móvil en el número seleccionado)
Precisión de mediciónVoltaje: ± 0,1% de F.S. (Escala completa).
Conversor A/DTipo Sigma-Delta, 16 bits (resolución efectiva: 1/40000 del rango completo de medición).
Voltaje máximo de entrada

Entre terminales (+) / (-): Rango de 20mV - 1V: 60V p-p | Rango de 2V - 100V: 110V p-p}

Canales (-) / (-): 60 Vp-p

Canal / GND: 60 Vp-p

Voltaje máx. (de resistencia/ruptura)

Entre canales: 350 Vp-p (1 minuto)

Canal / GND: 350  Vp-p (1minuto)

Precisión de medición Temperatura (Termopar):
TipoRango de MediciónPrecisión
R0 <= TS <= 100 °C
100 < TS <= 300 °C
300 < TS <= 1600 °C		± 5.2 °C
± 3.0 °C
± (0.05% of rdg. + 2.0 °C)
S0 <= TS <= 100 °C
100 < TS <= 300 °C
300 < TS <= 1760 °C		± 5.2 °C
± 3.0 °C
± (0.05% of rdg. + 2.0 °C)
B400 <= TS <= 600 °C
600 < TS <= 1820 °C		± 3.5 °C
± (0.05% of rdg. + 2.0 °C)
K-200 <= TS <= -100 °C
-100 < TS <= 1370 °C		± (0.05% of rdg. + 2.0 °C)
± (0.05% of rdg. + 1.0 °C)
E-200 <= TS <= -100 °C
-100 < TS <= 800 °C		± (0.05% of rdg. + 2.0 °C)
± (0.05% of rdg. + 1.0 °C)
T-200 <= TS <= -100 °C
-100 < TS <= 400 °C		± (0.1% of rdg. + 1.5 °C)
± (0.1% of rdg. + 0.5 °C)
J-200 <= TS <= -100 °C
-100 < TS <= 100 °C
100 < TS <= 1100 °C		± 2.7 °C
± 1.7 °C
± (0.05% of rdg. + 1.0 °C)
N-200 <= TS < 0 °C
0 <= TS <= 1300 °C		± (0.1% of rdg. + 2.0 °C)
± (0.1% of rdg. + 1.0 °C)
W0 <= TS <= 2000 °C± (0.1% of rdg. + 1.5 °C)
R.J.C.

± 0.5 °C

La unidad consta de:

  •  4 sensores de termopar tipo K enchufables y listos para usar (Plug & Play) – Sensores de termopar.

  • Estuche de transporte
