Descripción general

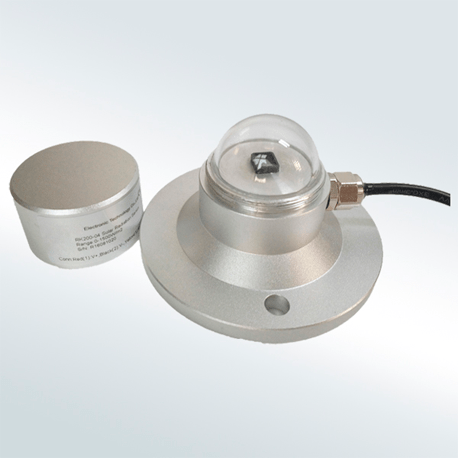

Sensor de radiación solar, piranómetro, rango 0-2000 W/m², interfaz RS485, alimentación 12-24 VDC, cable de 3 m, protección IP65. Código interno: B-01-62-0002.
Características de medición
- Rango espectral: 0,3-3 μm.
- Principio de medición: efecto termoeléctrico.
- El elemento sensor utiliza una superficie negra de alta absorción y alta emisividad.
- La construcción mantiene una desviación muy pequeña entre la respuesta azimutal y la respuesta coseno.
- Circuito integrado para compensar la no linealidad y reducir la influencia de la temperatura.
Cubierta y óptica
- Cubierta hemisférica de cuarzo JGS3.
- Transmitancia superior a 0,95 entre 350 y 2600 nm.
- Cubierta doble; la cubierta interior aísla la radiación infrarroja.
Instalación y uso
- Instalar en un lugar abierto, sin obstáculos sobre la superficie sensible.
- Montar horizontalmente, nivelar y orientar el conector del cable hacia el norte.
- Conectar el cable de salida a un registrador y fijarlo al soporte para evitar roturas o interrupciones con viento.
Mantenimiento
- Suspender la observación durante granizo y colocar la cubierta protectora.
- Limpiar periódicamente el polvo de la cubierta de vidrio.
- Reemplazar el gel de sílice cuando cambie de color.
