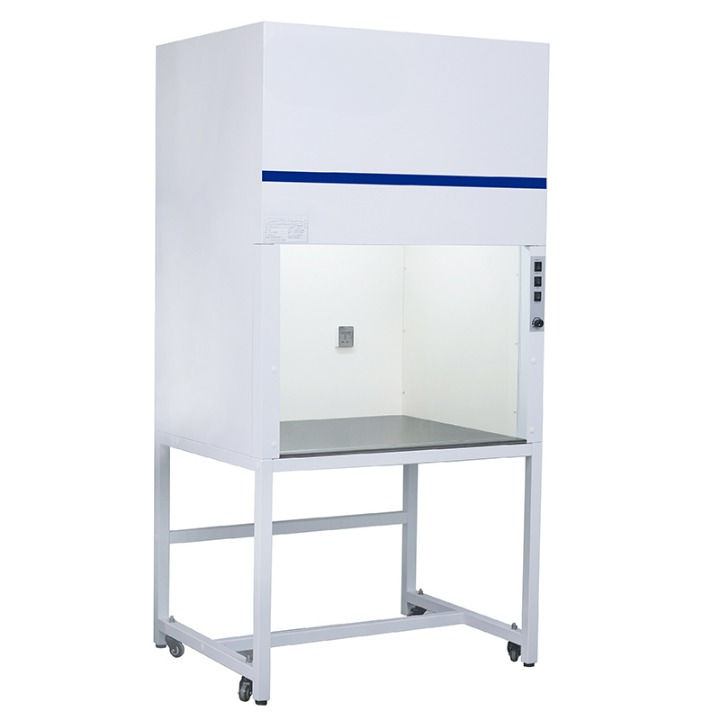

Campana extractora con conductos 420-1190 m³/h
https://www.cotecno.cl/shop/b2-01-010089-campana-extractora-con-conductos-420-1190-m3-h-584637
https://www.cotecno.cl/web/image/product.template/584637/image_1920?unique=c728493
La campana extractora se usa para proteger el entorno del laboratorio y al operador durante aplicaciones químicas generales. Protege activamente al operador de la inhalación de vapores tóxicos y reduce el riesgo de incendio y explosión. Con el filtro adecuado instalado, también puede proteger el medio ambiente.
- Con función de memoria ante cortes de energía.
- Velocidad del aire regulable.
- Ventana frontal motorizada, de altura regulable.
SKU: B2-01-010089
Descripción general
La campana extractora se usa para proteger el entorno del laboratorio y al operador durante aplicaciones químicas generales. Protege activamente al operador de la inhalación de vapores tóxicos y reduce el riesgo de incendio y explosión. Con el filtro adecuado instalado, también puede proteger el medio ambiente.
Características
- Con función de memoria ante cortes de energía.
- Velocidad del aire regulable.
- Ventana frontal motorizada, de altura regulable.
- El área de operación usa tablero laminado compacto, con resistencia a la corrosión.
| Especificación |
420m³/h
|
630m³/h
|
700m³/h
|
770m³/h
|
840m³/h
|
980m³/h
|
1190m³/h
|
|---|---|---|---|---|---|---|---|
| Dimensiones externas (An×Pr×Al) mm (tipo de sobremesa) | 700*650*1260 | 1000*800*1260 | 1100*800*1260 | 1200*800*1260 | 1300*800*1260 | 1500*800*1260 | 1800*800*1260 |
| Dimensiones externas (An×Pr×Al) mm (tipo integral) | 700*650*2000 | 1000*800*2000 | 1100*800*2000 | 1200*800*2000 | 1300*800*2000 | 1500*800*2000 | 1800*800*2000 |
| Dimensiones internas (An×Pr×Al) mm | 580*570*835 | 880*720*835 | 980*720*835 | 1080*720*835 | 1180*720*835 | 1380*720*835 | 1680*720*835 |
| Patrón de flujo de aire | Escape por presión negativa | ||||||
| Apertura máxima | 500mm | ||||||
| Velocidad del aire | 0.3~0.8m/s | ||||||
| Caudal de extracción del sistema | 420m³/h | 630m³/h | 700m³/h | 770m³/h | 840m³/h | 980m³/h | 1190m³/h |
| Ruido | ≤68dB | ||||||
| Lámpara LED | 4W*2 | 8W | 12W | 12W | 12W | 12W | 16W |
| Iluminación | ≥300lx | ||||||
| Vibración | Amplitud≤5μm | ||||||
| Consumo de potencia | 400W | ||||||
| Alimentación eléctrica | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | ||||||
| Material exterior | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | ||||||
| Material interior | Tablero laminado compacto de 5mm | ||||||
| Accesorios estándar (tipo de sobremesa) | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | ||||||
| Accesorios estándar (tipo integral) | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | ||||||
| Accesorio opcional (tipo integral) | Grifo de agua, grifo de gas, lavadero | ||||||
| Número de usuarios | 1 | 1 | 1~2 | 1~2 | 1~2 | 1~2 | 2~3 |
| Peso bruto (tipo de sobremesa) | 85 | 124 | 135 | 146 | 153 | 174 | 198 |
| Peso bruto (tipo integral) | 110 | 160 | 169 | 179 | 190 | 211 | 236 |
| Tamaño de embalaje (An×Pr×Al) mm (tipo de sobremesa) | 840*790*1460 | 1140*940*1460 | 1240*940*1460 | 1340*940*1460 | 1440*940*1460 | 1640*940*1460 | 1940*940*1460 |
| Tamaño de embalaje (An×Pr×Al) mm (tipo integral) | 840*950*1460 | 1140*1100*1460 | 1240*1100*1460 | 1340*1100*1460 | 1440*1100*1460 | 1640*1100*1460 | 1940*1100*1460 |
| Variante | Dimensiones externas (An×Pr×Al) mm (tipo de sobremesa) | Dimensiones externas (An×Pr×Al) mm (tipo integral) | Dimensiones internas (An×Pr×Al) mm | Patrón de flujo de aire | Apertura máxima | Velocidad del aire | Caudal de extracción del sistema | Ruido | Lámpara LED | Iluminación | Vibración | Consumo de potencia | Alimentación eléctrica | Material exterior | Material interior | Accesorios estándar (tipo de sobremesa) | Accesorios estándar (tipo integral) | Accesorio opcional (tipo integral) | Número de usuarios | Peso bruto (tipo de sobremesa) | Peso bruto (tipo integral) | Tamaño de embalaje (An×Pr×Al) mm (tipo de sobremesa) | Tamaño de embalaje (An×Pr×Al) mm (tipo integral) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
420m³/h
|
700*650*1260 | 700*650*2000 | 580*570*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 420m³/h | ≤68dB | 4W*2 | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1 | 85 | 110 | 840*790*1460 | 840*950*1460 |
|
630m³/h
|
1000*800*1260 | 1000*800*2000 | 880*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 630m³/h | ≤68dB | 8W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1 | 124 | 160 | 1140*940*1460 | 1140*1100*1460 |
|
700m³/h
|
1100*800*1260 | 1100*800*2000 | 980*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 700m³/h | ≤68dB | 12W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1~2 | 135 | 169 | 1240*940*1460 | 1240*1100*1460 |
|
770m³/h
|
1200*800*1260 | 1200*800*2000 | 1080*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 770m³/h | ≤68dB | 12W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1~2 | 146 | 179 | 1340*940*1460 | 1340*1100*1460 |
|
840m³/h
|
1300*800*1260 | 1300*800*2000 | 1180*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 840m³/h | ≤68dB | 12W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1~2 | 153 | 190 | 1440*940*1460 | 1440*1100*1460 |
|
980m³/h
|
1500*800*1260 | 1500*800*2000 | 1380*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 980m³/h | ≤68dB | 12W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 1~2 | 174 | 211 | 1640*940*1460 | 1640*1100*1460 |
|
1190m³/h
|
1800*800*1260 | 1800*800*2000 | 1680*720*835 | Escape por presión negativa | 500mm | 0.3~0.8m/s | 1190m³/h | ≤68dB | 16W | ≥300lx | Amplitud≤5μm | 400W | AC220V±10%, 50/60Hz; 110V±10%, 60Hz | Acero laminado en frío con recubrimiento en polvo antibacteriano, pulverización electrostática | Tablero laminado compacto de 5mm | Toma de corriente, ventilador, lámpara LED, ducto de PVC de 5m | Toma de corriente, ventilador, lámpara LED,ducto de PVC de 5m, gabinete base, tablero fisicoquímico de núcleo sólido | Grifo de agua, grifo de gas, lavadero | 2~3 | 198 | 236 | 1940*940*1460 | 1940*1100*1460 |
Caudal y velocidad del aire
Compare el caudal de extracción y la velocidad del aire del equipo con las de los procesos químicos que realizará.
- Caudal de extracción del sistema: 420m³/h
- Caudal de extracción del sistema: 420m³/h
- Caudal de extracción del sistema: 630m³/h
- Caudal de extracción del sistema: 630m³/h
- Caudal de extracción del sistema: 700m³/h
- Caudal de extracción del sistema: 700m³/h
- Caudal de extracción del sistema: 770m³/h
- Caudal de extracción del sistema: 770m³/h
- Caudal de extracción del sistema: 840m³/h
- Caudal de extracción del sistema: 840m³/h
- Caudal de extracción del sistema: 980m³/h
- Caudal de extracción del sistema: 980m³/h
- Caudal de extracción del sistema: 1190m³/h
- Caudal de extracción del sistema: 1190m³/h
- Caudal de extracción del sistema: 420m³/h
Espacio de trabajo
Confirme que las dimensiones internas admiten el instrumental con que trabajará.
- Caudal de extracción del sistema: 420m³/h
- Dimensiones internas (An×Pr×Al) mm: 580*570*835
- Caudal de extracción del sistema: 630m³/h
- Dimensiones internas (An×Pr×Al) mm: 880*720*835
- Caudal de extracción del sistema: 700m³/h
- Dimensiones internas (An×Pr×Al) mm: 980*720*835
- Caudal de extracción del sistema: 770m³/h
- Dimensiones internas (An×Pr×Al) mm: 1080*720*835
- Caudal de extracción del sistema: 840m³/h
- Dimensiones internas (An×Pr×Al) mm: 1180*720*835
- Caudal de extracción del sistema: 980m³/h
- Dimensiones internas (An×Pr×Al) mm: 1380*720*835
- Caudal de extracción del sistema: 1190m³/h
- Dimensiones internas (An×Pr×Al) mm: 1680*720*835
- Caudal de extracción del sistema: 420m³/h
Instalación
Prevea que el lugar de instalación disponga del consumo de potencia eléctrica del equipo.
- Caudal de extracción del sistema: 420m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 630m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 700m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 770m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 840m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 980m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 1190m³/h
- Consumo de potencia: 400W
- Caudal de extracción del sistema: 420m³/h
