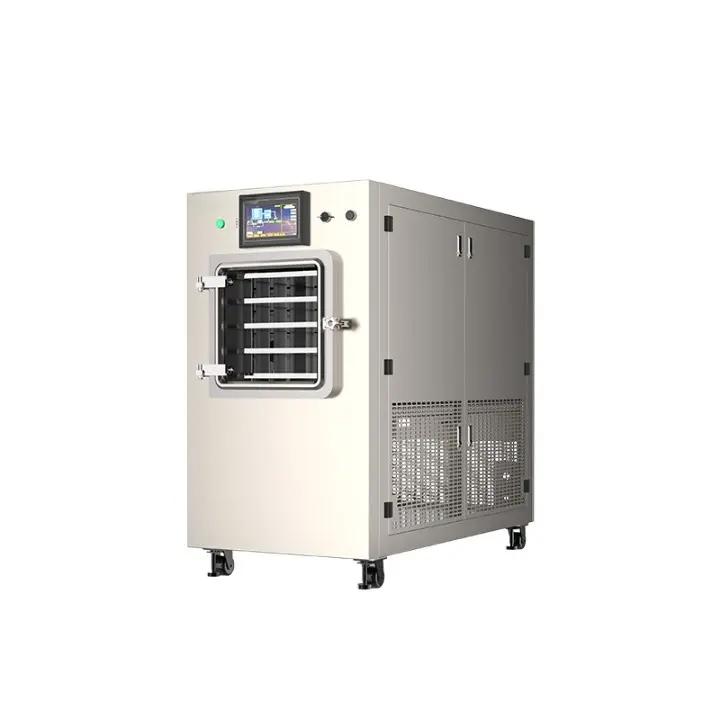

Liofilizador piloto 0,5-1,15 m²

Liofilizador piloto 0,5-1,15 m²

Belltronic https://www.cotecno.cl/shop/b2-01-010176-liofilizador-piloto-0-5-1-15-m2-584698 https://www.cotecno.cl/web/image/product.template/584698/image_1920?unique=d3bf709

El liofilizador (gabinete cuadrado) está fabricado en material SUS304 y usa calefacción por circulación de aceite de silicona para la uniformidad del enfriamiento y del calentamiento del estante. La diferencia de temperatura es de solo 1°C después del equilibrio de temperatura del estante. La temperatura de la trampa fría puede llegar a − 80°C. Se adapta a muestras que contienen solventes orgánicos y a la exploración de condiciones de secado y de proceso (procesamiento de alimentos, deshidratación, preparación de suelos, etc.).

  • Precongelación y secado in situ.
  • La válvula de inflado (descarga) es una válvula de diafragma de seguridad, que puede conectarse a una fuente de gas inerte; tras el secado se llena con gas inerte para prolongar la vida útil del material.
  • Tecnología de control de la curva de liofilización: controla la velocidad de enfriamiento en la etapa de precongelación, y la velocidad de calentamiento de la muestra y el valor de vacío de la etapa en curso en las etapas de sublimación y de secado analítico.

Requiere cotización

  • Modelo

Esta combinación no existe.

Contáctanos
SKU: B2-01-010176



Compartir

Descripción general

El liofilizador (gabinete cuadrado) está fabricado en material SUS304 y usa calefacción por circulación de aceite de silicona para la uniformidad del enfriamiento y del calentamiento del estante. La diferencia de temperatura es de solo 1°C después del equilibrio de temperatura del estante. La temperatura de la trampa fría puede llegar a − 80°C. Se adapta a muestras que contienen solventes orgánicos y a la exploración de condiciones de secado y de proceso (procesamiento de alimentos, deshidratación, preparación de suelos, etc.).

Características

  1. Precongelación y secado in situ.
  2. La válvula de inflado (descarga) es una válvula de diafragma de seguridad, que puede conectarse a una fuente de gas inerte; tras el secado se llena con gas inerte para prolongar la vida útil del material.
  3. Tecnología de control de la curva de liofilización: controla la velocidad de enfriamiento en la etapa de precongelación, y la velocidad de calentamiento de la muestra y el valor de vacío de la etapa en curso en las etapas de sublimación y de secado analítico.
  4. Pantalla táctil de color verdadero de 10 pulgadas.
  5. Puede guardar cientos de recetas de proceso; cada grupo contiene 50 secciones de control de temperatura.
  6. Sistema de registro de datos: registra y muestra en tiempo real la curva de temperatura de la trampa fría, la curva de temperatura de la muestra y la curva de grado de vacío; los datos exportados pueden consultarse e imprimirse en un computador y procesarse de varias formas, como apoyo al ajuste del proceso y a la verificación del efecto de secado.
  7. Modo de control manual + automático: el modo manual se usa para explorar el proceso y el modo automático para la producción por lotes.
  8. Visualización de alarmas en tiempo real y consulta del historial de alarmas, para el diagnóstico de fallas y el mantenimiento del equipo.
  9. Permite definir niveles de usuario y contraseñas, con permisos distribuidos para la gestión de la operación.
Especificación
7L
5L
10L
11L
Tipo Estándar Taponado Estándar Taponado
Área de liofilización 0.7m² 0.5m² 1.03m² 1.15m²
Temperatura del estante -55℃~+70℃(sin carga)
Temperatura de la trampa fría <-80℃(sin carga)
Grado de vacío ≤1Pa(sin carga)
Capacidad de captura de agua ≥10kg/24h ≥10kg/24h ≥15kg/24h ≥15kg/24h
Volumen de la trampa fría 40L
Tamaño de la trampa fría (Diámetro*Al) Φ300*560mm
Tamaño de la cámara de secado (An*Pr*Al) 410*410*560 mm 610*510*560 mm 580*410*560 mm 700*600*740 mm
Tamaño del estante (An*Pr*Al) Estante: 480*360*18mm Estante: 410*410*18mm Estante: 480*360*18mm Estante: 480*600*18mm
Cantidad de estantes y bandejas Estante: 4+1,Bandeja: 4 Estante: 3+1,Bandeja: 3 Estante: 6+1,Bandeja: 6 Estante: 4+1,Bandeja: 4
Capacidad de carga de muestra (líquido) 7L 5L 10L 11L
Altura entre bandejas 70mm 70mm 100mm 100mm
Diferencia de temperatura de la bandeja ±1℃
Refrigerante R404A+R23
Modo de enfriamiento del condensador Enfriamiento por aire
Modo de descongelación Descongelación natural(opción de descongelación eléctrica) Descongelación eléctrica Descongelación eléctrica Descongelación eléctrica
Cantidad total de viales · Ø12mm Ø16mm Ø22mm No 3705 2058 1050 No 8624 4758 2460
Bomba de vacío 8L/S(29m3/h) 8L/S(29m3/h) 15L/S(54m3/h) 15L/S(54m3/h)
Accesorio opcional Bomba de vacío importada Válvula antirretorno de la bomba de vacío Sistema de filtración de neblina de aceite Dispositivo de ajuste de vacío
Consumo de las resistencias de calentamiento de aceite de silicona 1000W 1000W 1600W 1600W
Consumo total 5.5KW 6.5KW 6.5KW 7.5KW
Alimentación eléctrica AC380V, 50Hz/60Hz(Trifásica, estándar); AC220V, 50/60Hz(Monofásica, opcional)
Peso del cuerpo principal 600kg 800kg 700kg 1000kg
Dimensiones externas (An*Pr*Al) 823*1008*1420mm 911*1405*1983mm 876*1190*1720mm 1823*1144*2014mm
Dimensiones de embalaje (An*Pr*Al) y peso bruto · Cuerpo principal 1223*1300*1720mm/630kg 1300*1700*2220mm/830kg 1276*1400*2020mm/730kg 2200*1444*2314mm/1030kg
Dimensiones de embalaje (An*Pr*Al) y peso bruto · Bomba de vacío 820*350*520mm/75kg

  1. Defina la carga de muestra por ciclo

    Compare el volumen de líquido que liofilizará por ciclo con la capacidad de carga de muestra y la capacidad de captura de agua de cada versión.

    • Capacidad de carga de muestra (líquido): 7L
      • Capacidad de captura de agua: ≥10kg/24h
    • Capacidad de carga de muestra (líquido): 5L
      • Capacidad de captura de agua: ≥10kg/24h
    • Capacidad de carga de muestra (líquido): 10L
      • Capacidad de captura de agua: ≥15kg/24h
    • Capacidad de carga de muestra (líquido): 11L
      • Capacidad de captura de agua: ≥15kg/24h

  2. Elija el tipo de cámara

    Elija entre la versión estándar y la de taponado según el tipo de recipiente de sus muestras.

    • Capacidad de carga de muestra (líquido): 7L
      • Tipo: Estándar
    • Capacidad de carga de muestra (líquido): 5L
      • Tipo: Taponado
    • Capacidad de carga de muestra (líquido): 10L
      • Tipo: Estándar
    • Capacidad de carga de muestra (líquido): 11L
      • Tipo: Taponado

    Revise el tamaño del estante, la cantidad de estantes y bandejas y la altura entre bandejas según sus recipientes.

    • Capacidad de carga de muestra (líquido): 7L
      • Tamaño del estante (An*Pr*Al): Estante: 480*360*18mm
      • Cantidad de estantes y bandejas: Estante: 4+1,Bandeja: 4
      • Altura entre bandejas: 70mm
    • Capacidad de carga de muestra (líquido): 5L
      • Tamaño del estante (An*Pr*Al): Estante: 410*410*18mm
      • Cantidad de estantes y bandejas: Estante: 3+1,Bandeja: 3
      • Altura entre bandejas: 70mm
    • Capacidad de carga de muestra (líquido): 10L
      • Tamaño del estante (An*Pr*Al): Estante: 480*360*18mm
      • Cantidad de estantes y bandejas: Estante: 6+1,Bandeja: 6
      • Altura entre bandejas: 100mm
    • Capacidad de carga de muestra (líquido): 11L
      • Tamaño del estante (An*Pr*Al): Estante: 480*600*18mm
      • Cantidad de estantes y bandejas: Estante: 4+1,Bandeja: 4
      • Altura entre bandejas: 100mm

  3. Revise la temperatura y el vacío

    Confirme que su proceso queda dentro de la temperatura del estante, la temperatura de la trampa fría y el grado de vacío del equipo.

    • Capacidad de carga de muestra (líquido): 7L
      • Temperatura del estante: -55℃~+70℃(sin carga)
      • Temperatura de la trampa fría: <-80℃(sin carga)
      • Grado de vacío: ≤1Pa(sin carga)
    • Capacidad de carga de muestra (líquido): 5L
      • Temperatura del estante: -55℃~+70℃(sin carga)
      • Temperatura de la trampa fría: <-80℃(sin carga)
      • Grado de vacío: ≤1Pa(sin carga)
    • Capacidad de carga de muestra (líquido): 10L
      • Temperatura del estante: -55℃~+70℃(sin carga)
      • Temperatura de la trampa fría: <-80℃(sin carga)
      • Grado de vacío: ≤1Pa(sin carga)
    • Capacidad de carga de muestra (líquido): 11L
      • Temperatura del estante: -55℃~+70℃(sin carga)
      • Temperatura de la trampa fría: <-80℃(sin carga)
      • Grado de vacío: ≤1Pa(sin carga)

  4. Prevea la instalación

    Confirme que la alimentación eléctrica disponible coincide con la del equipo.

    • Capacidad de carga de muestra (líquido): 7L
      • Alimentación eléctrica: AC380V, 50Hz/60Hz(Trifásica, estándar); AC220V, 50/60Hz(Monofásica, opcional)
    • Capacidad de carga de muestra (líquido): 5L
      • Alimentación eléctrica: AC380V, 50Hz/60Hz(Trifásica, estándar); AC220V, 50/60Hz(Monofásica, opcional)
    • Capacidad de carga de muestra (líquido): 10L
      • Alimentación eléctrica: AC380V, 50Hz/60Hz(Trifásica, estándar); AC220V, 50/60Hz(Monofásica, opcional)
    • Capacidad de carga de muestra (líquido): 11L
      • Alimentación eléctrica: AC380V, 50Hz/60Hz(Trifásica, estándar); AC220V, 50/60Hz(Monofásica, opcional)

    Considere el espacio que exigen las dimensiones externas y el peso del cuerpo principal.

    • Capacidad de carga de muestra (líquido): 7L
      • Dimensiones externas (An*Pr*Al): 823*1008*1420mm
      • Peso del cuerpo principal: 600kg
    • Capacidad de carga de muestra (líquido): 5L
      • Dimensiones externas (An*Pr*Al): 911*1405*1983mm
      • Peso del cuerpo principal: 800kg
    • Capacidad de carga de muestra (líquido): 10L
      • Dimensiones externas (An*Pr*Al): 876*1190*1720mm
      • Peso del cuerpo principal: 700kg
    • Capacidad de carga de muestra (líquido): 11L
      • Dimensiones externas (An*Pr*Al): 1823*1144*2014mm
      • Peso del cuerpo principal: 1000kg
