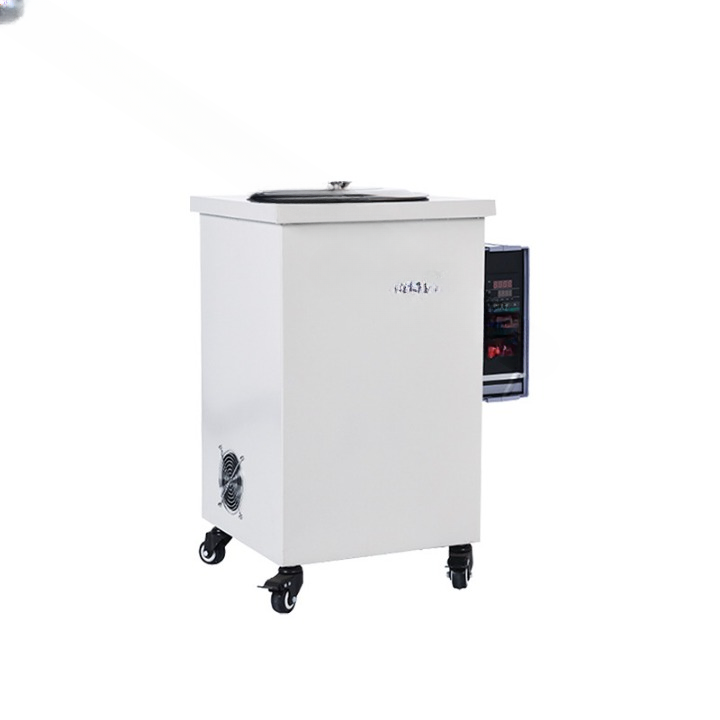

Baño de aceite y agua circulante termostatico de alta temperatura
https://www.cotecno.cl/shop/b2-01-012250-bano-de-aceite-y-agua-circulante-termostatico-de-alta-temperatura-642928
https://www.cotecno.cl/web/image/product.template/642928/image_1920?unique=2dc9c4a
El baño circulante termostático de aceite y agua de alta temperatura está diseñado para el control de temperatura en aplicaciones de laboratorio e industriales exigentes.
- Estructura compacta; el tanque interior de acero inoxidable y la carcasa exterior son de placa de acero con rociado electrostático.
- Operación y uso del equipo.
- Control de temperatura, caudal de salida controlable y ahorro de energía.
SKU: B2-01-012250
Descripción general
El baño circulante termostático de aceite y agua de alta temperatura está diseñado para el control de temperatura en aplicaciones de laboratorio e industriales exigentes.
Características
- Estructura compacta; el tanque interior de acero inoxidable y la carcasa exterior son de placa de acero con rociado electrostático.
- Operación y uso del equipo.
- Control de temperatura, caudal de salida controlable y ahorro de energía.
- La interfaz de circulación externa es de cobre, resistente a la corrosión y durable.
| Especificación |
5 L de almacenamiento
|
10 L de almacenamiento
|
20 L de almacenamiento
|
30 L de almacenamiento
|
50 L de almacenamiento
|
100 L de almacenamiento
|
|---|---|---|---|---|---|---|
| Volumen de almacenamiento de líquido(L) | 5 | 10 | 20 | 30 | 50 | 100 |
| Temperatura máxima sin carga(℃) | 200 | |||||
| Potencia de calentamiento(kw) | 2 | 2.8 | 3.5 | 4 | 5 | 9 |
| Presión | 1.45MPa | |||||
| Modo de circulación | Circulación con bomba magnética sellada | |||||
| Caudal(L/min) | 15~20 | 15~20 | 20~25 | 20~25 | 20~25 | 20~25 |
| Rango de control de temperatura(℃) | Baño de agua: RT-100; Baño de aceite: RT-200 | |||||
| Error de temperatura | ≤2.50% | |||||
| Viscosidad del fluido térmico(c℃st) | Menos de 500 | |||||
| Piezas opcionales | Motor y componentes eléctricos a prueba de explosión | |||||
| Cantidad de tubos calentadores(unidades) | 1 | 1 | 2 | 2 | 3 | 3 |
| Alimentación eléctrica | AC220V, 50/60Hz(Estándar)(enchufe o interruptor automático); AC110V, 50/60Hz(Opcional); Interruptor automático | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | AC380V, 50/60Hz(Estándar); AC220V, 50/60Hz(Opcional); Interruptor automático | AC380V, 50/60Hz; Interruptor automático |
| Dimensiones del embalaje(mm) | 530*460*800 | 580*480*740 | 530*440*870 | 550*680*850 | 670*570*910 | 740*640*1040 |
| Peso bruto(kg) | 36 | 38 | 42 | 48 | 52 | 63 |
| Variante | Volumen de almacenamiento de líquido(L) | Temperatura máxima sin carga(℃) | Potencia de calentamiento(kw) | Presión | Modo de circulación | Caudal(L/min) | Rango de control de temperatura(℃) | Error de temperatura | Viscosidad del fluido térmico(c℃st) | Piezas opcionales | Cantidad de tubos calentadores(unidades) | Alimentación eléctrica | Dimensiones del embalaje(mm) | Peso bruto(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5 L de almacenamiento
|
5 | 200 | 2 | 1.45MPa | Circulación con bomba magnética sellada | 15~20 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 1 | AC220V, 50/60Hz(Estándar)(enchufe o interruptor automático); AC110V, 50/60Hz(Opcional); Interruptor automático | 530*460*800 | 36 |
|
10 L de almacenamiento
|
10 | 200 | 2.8 | 1.45MPa | Circulación con bomba magnética sellada | 15~20 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 1 | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | 580*480*740 | 38 |
|
20 L de almacenamiento
|
20 | 200 | 3.5 | 1.45MPa | Circulación con bomba magnética sellada | 20~25 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 2 | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | 530*440*870 | 42 |
|
30 L de almacenamiento
|
30 | 200 | 4 | 1.45MPa | Circulación con bomba magnética sellada | 20~25 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 2 | AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático | 550*680*850 | 48 |
|
50 L de almacenamiento
|
50 | 200 | 5 | 1.45MPa | Circulación con bomba magnética sellada | 20~25 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 3 | AC380V, 50/60Hz(Estándar); AC220V, 50/60Hz(Opcional); Interruptor automático | 670*570*910 | 52 |
|
100 L de almacenamiento
|
100 | 200 | 9 | 1.45MPa | Circulación con bomba magnética sellada | 20~25 | Baño de agua: RT-100; Baño de aceite: RT-200 | ≤2.50% | Menos de 500 | Motor y componentes eléctricos a prueba de explosión | 3 | AC380V, 50/60Hz; Interruptor automático | 740*640*1040 | 63 |
Volumen y temperatura
Compare el volumen de líquido que necesita con el del equipo y confirme que la temperatura máxima cubre su proceso.
- Volumen de almacenamiento de líquido(L): 5
- Volumen de almacenamiento de líquido(L): 5
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 10
- Volumen de almacenamiento de líquido(L): 10
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 20
- Volumen de almacenamiento de líquido(L): 20
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 30
- Volumen de almacenamiento de líquido(L): 30
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 50
- Volumen de almacenamiento de líquido(L): 50
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 100
- Volumen de almacenamiento de líquido(L): 100
- Temperatura máxima sin carga(℃): 200
- Volumen de almacenamiento de líquido(L): 5
Circulación
Revise que el caudal de circulación sea adecuado para el equipo externo que va a conectar.
- Volumen de almacenamiento de líquido(L): 5
- Caudal(L/min): 15~20
- Volumen de almacenamiento de líquido(L): 10
- Caudal(L/min): 15~20
- Volumen de almacenamiento de líquido(L): 20
- Caudal(L/min): 20~25
- Volumen de almacenamiento de líquido(L): 30
- Caudal(L/min): 20~25
- Volumen de almacenamiento de líquido(L): 50
- Caudal(L/min): 20~25
- Volumen de almacenamiento de líquido(L): 100
- Caudal(L/min): 20~25
- Volumen de almacenamiento de líquido(L): 5
Instalación
Verifique la alimentación eléctrica disponible y el espacio para el embalaje del equipo.
- Volumen de almacenamiento de líquido(L): 5
- Alimentación eléctrica: AC220V, 50/60Hz(Estándar)(enchufe o interruptor automático); AC110V, 50/60Hz(Opcional); Interruptor automático
- Dimensiones del embalaje(mm): 530*460*800
- Volumen de almacenamiento de líquido(L): 10
- Alimentación eléctrica: AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático
- Dimensiones del embalaje(mm): 580*480*740
- Volumen de almacenamiento de líquido(L): 20
- Alimentación eléctrica: AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático
- Dimensiones del embalaje(mm): 530*440*870
- Volumen de almacenamiento de líquido(L): 30
- Alimentación eléctrica: AC220V, 50/60Hz(Estándar); AC110V, 50/60Hz(Opcional); Interruptor automático
- Dimensiones del embalaje(mm): 550*680*850
- Volumen de almacenamiento de líquido(L): 50
- Alimentación eléctrica: AC380V, 50/60Hz(Estándar); AC220V, 50/60Hz(Opcional); Interruptor automático
- Dimensiones del embalaje(mm): 670*570*910
- Volumen de almacenamiento de líquido(L): 100
- Alimentación eléctrica: AC380V, 50/60Hz; Interruptor automático
- Dimensiones del embalaje(mm): 740*640*1040
