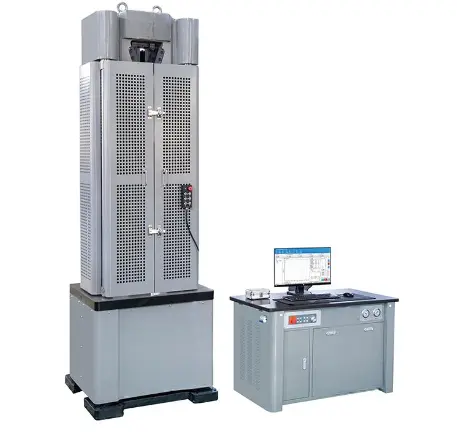

Maquina de ensayo universal 600 kN control hidraulico por computadora

Maquina de ensayo universal 600 kN control hidraulico por computadora

https://www.cotecno.cl/web/image/product.template/636410/image_1920?unique=5e01a95

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)
Contáctanos
SKU: B2-01-25-0041



Compartir

Aplicación:

La Máquina de Ensayo Universal Servohidráulica Controlada por Computadora Serie WAW es adecuada para ensayar diversos materiales metálicos y no metálicos en pruebas de tensión, compresión, flexión y corte.

Tipos de especímenes y materiales:

  1. Metales-(alambre, varilla, tubo, tira, placa, fleje);

  2. Sujetadores (tracción, prueba, cizalla simple y doble);

  3. Materiales de construcción (barra de refuerzo, alambre, malla, plegado, compresión de concreto y componentes)..etc.

Estándares Aplicados:

La carga cumple o excede los siguientes estándares: ASTM E4, ISO7500-1, EN 10002-2, BS1610, DIN 51221. La medición de deformación cumple o excede los siguientes estándares: ASTM E83, ISO 9513, BS 3846 y EN 10002-4.

ParámetroEspecificación
Modelo del ProductoB2-01-25-0041
Número de columnas6 (4 columnas y 2 tornillos)
Capacidad de Carga600kN
Capacidad de Carga (kgf)60000kgf
Estándar de CalibraciónISO 7500
Clase de CalibraciónClase 0.5
Precisión de carga de prueba±0.5%
Rango de medición de carga1%~100%FS
Resolución de carga1/500,000 de FS
Precisión del control de tasa de esfuerzo±0.5%
Resolución de desplazamiento0.0025mm
Precisión de desplazamiento≤±0.5% del valor indicado
Rango de medición de deformación1%~100%FS
Resolución de deformación1/±500000FS de la deformación máx.
Precisión de deformación≤±0.5% del valor indicado
Protección contra sobrecarga≥5% del rango total

Parámetros del Marco Principal

EspecificaciónDetalle
Espacio máx. de prueba de tensión780mm
Espacio máx. de prueba de compresión650mm
Distancia entre dos columnas500mm
Diámetro de columnaΦ62mm
Carrera máx. del pistón200mm
Diámetro del pistónΦ180mm
Velocidades de prueba0~150mm/min
Velocidad máx. ajuste travesañoAprox. 220 mm/min
Potencia motor movimiento travesaño0.4KW

Parámetros de Control

EspecificaciónDetalle
Modo de controlLazo cerrado de fuerza, deformación y desplazamiento
Rango velocidad control de fuerza0.001%~5% FS/s
Precisión vel. control de fuerza<1% FS/s: ≤±0.5%; 1%~5% FS/s: ≤±0.2%
Precisión mantenimiento de fuerza±0.002% F.S
Rango vel. control de deformación0.001%~5% FS/s
Precisión vel. control deformación<1% FS/s: ≤±0.5%; 1%~5% FS/s: ≤±0.2%
Precisión mant. deformación≤±0.002% F.S
Rango vel. control desplazamiento0.1~100mm/min
Precisión vel. control desplazam.≤±0.2%
Precisión mant. desplazamiento≤±0.02mm

Accesorios y Dimensiones

EspecificaciónDetalle
Modo de sujeciónHidráulico automático tipo cuña incorporado
Dimensiones de las mordazas90x90mm
Rango sujeción espécimen redondoΦ10-Φ26mm; Φ26-Φ45mm (Opcional: Φ4-Φ10mm)
Espesor sujeción espécimen plano0-30mm
Dimensiones plato de compresiónΦ160mm
Dimensión marco de carga760x690x2060mm
Dimensión fuente de aceite1000x600x780mm
Peso Bruto (Host + fuente aceite)1839kg
Fuente de alimentación2.75kW, trifásica, AC380V±10%, 50Hz
Temperatura de operación0 a +38° C
Rango de humedad10% a 90% sin condensación
