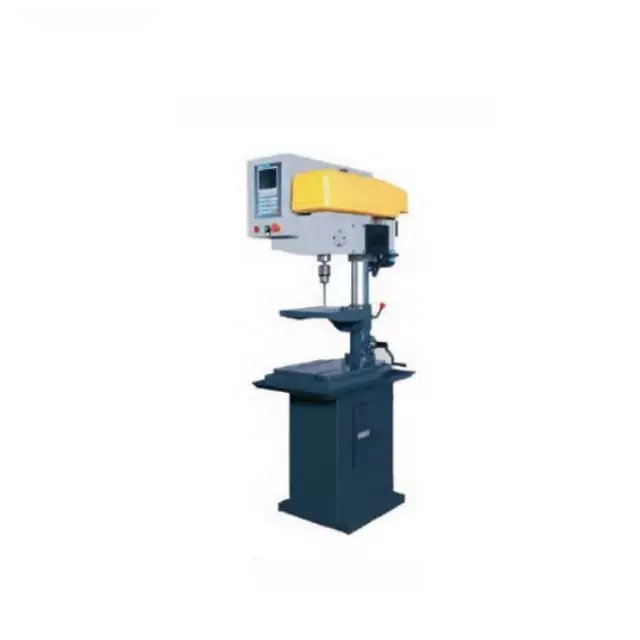

Máquina perforadora CNC (mesa 280 x 300 mm)

Máquina perforadora CNC (mesa 280 x 300 mm)

Belltronic https://www.cotecno.cl/shop/b2-01-29-075-maquina-perforadora-cnc-mesa-280-x-300-mm-632914 https://www.cotecno.cl/web/image/product.template/632914/image_1920?unique=f24255a

Máquina perforadora CNC

  • Monitor LCD de color real de 8.4 pulgadas.
  • Interfaz de conexión por bus, con perfiles horizontal y vertical. En la parte frontal tiene una interfaz para memoria USB y en la parte posterior una interfaz de comunicación serie RS232. En la parte posterior del sistema hay 16 entradas/salidas (IO) reservadas para paneles de operación. Tiene interfaz para volante manual externo de tipo diferencial.

Requiere cotización

  • SKU

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: Estándar
SKU: b2-01-29-075



Compartir

Descripción general

Máquina perforadora CNC

Características

  1. Monitor LCD de color real de 8.4 pulgadas.
  2. Interfaz de conexión por bus, con perfiles horizontal y vertical. En la parte frontal tiene una interfaz para memoria USB y en la parte posterior una interfaz de comunicación serie RS232. En la parte posterior del sistema hay 16 entradas/salidas (IO) reservadas para paneles de operación. Tiene interfaz para volante manual externo de tipo diferencial.
Especificación
b2-01-29-075
Recorrido del eje Z (mm) 125
Distancia del extremo del husillo a la mesa (mm) 630
Distancia del centro del husillo a la superficie de la columna (mm) 240
Tamaño de la mesa mm 280 x 300
Ranura en T (ancho x número x separación) 14x2x200mm
Carga admisible kg 50
Motor del husillo kw 1.1
Velocidad del husillo 365-3150 r/min
Cono del husillo (mm) MT2
Motor del eje Z 5 Nm
Velocidad de avance rápido mm/min 4
Velocidad de avance de corte mm/min 0.5
Velocidad de avance de posicionamiento mm 0.06
Repetibilidad 0.04
Potencia requerida KW 1.3
Peso bruto/neto (kg) 170
Dimensiones del embalaje (cm) 82×52×113

  1. Confirme el tamaño y el peso de sus piezas

    Compare las medidas y el peso de sus piezas con el tamaño de la mesa y la carga admisible.

    • Tamaño de la mesa mm: 280 x 300
    • Carga admisible kg: 50

    Revise que la distancia entre el husillo y la mesa y el recorrido del eje Z cubren la altura de sus piezas y la profundidad de perforación.

    • Distancia del extremo del husillo a la mesa (mm): 630
    • Recorrido del eje Z (mm): 125

  2. Revise el husillo

    Verifique que el cono del husillo es compatible con las brocas y herramientas que usará, y que la potencia del motor del husillo sirve para su material.

    • Cono del husillo (mm): MT2
    • Motor del husillo kw: 1.1

  3. Prevea la instalación

    Confirme que el lugar soporta el peso de la máquina y que el acceso permite ingresar el embalaje.

    • Peso bruto/neto (kg): 170
    • Dimensiones del embalaje (cm): 82×52×113
