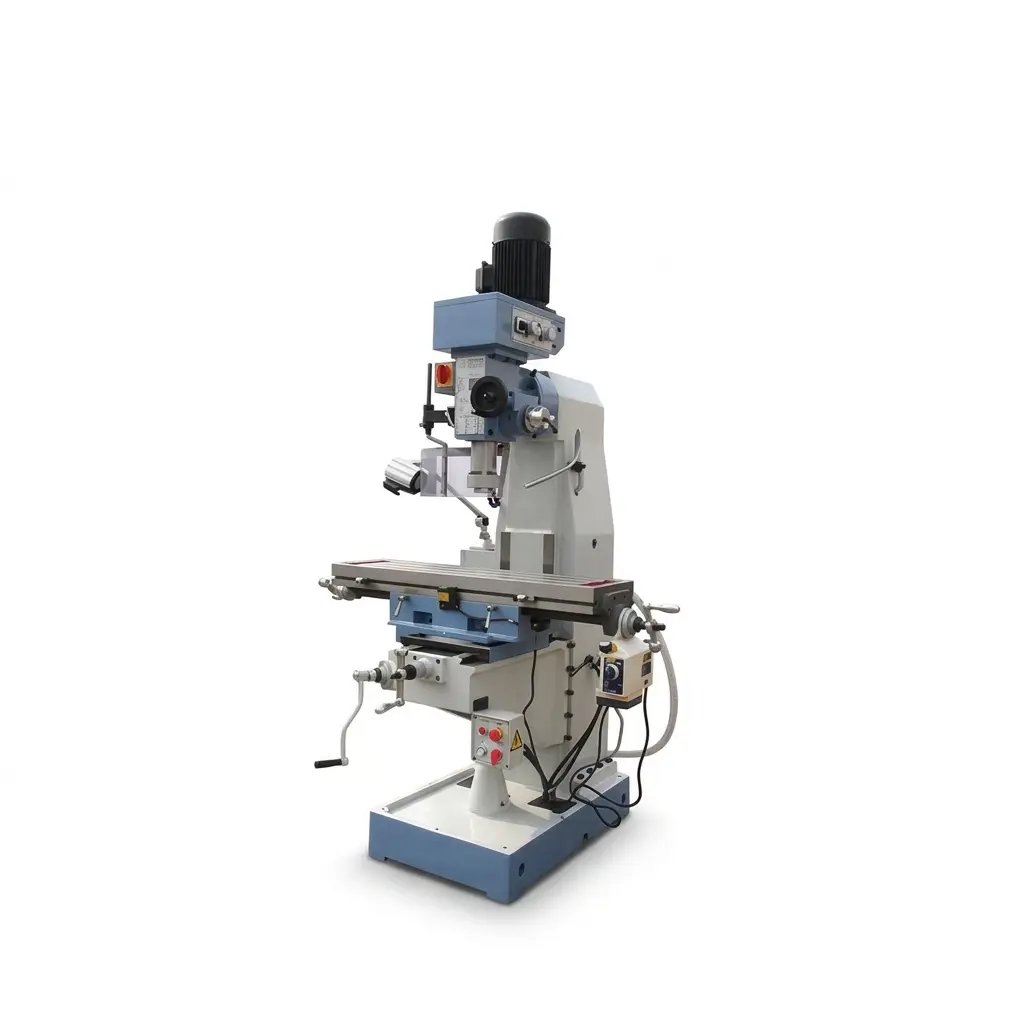

Fresadora vertical y horizontal (mesa 240 x 1055 mm)

Name: [b2-01-29-350] Fresadora vertical y horizontal (mesa 240 x 1055 mm)
Brand: Belltronic
SKU: b2-01-29-350

Fresadora

Esta combinación no existe.

SKU: Estándar

SKU: b2-01-29-350

Descripción general

Fresadora

Vista

Especificación	b2-01-29-350
Tamaño de la mesa	240 x 1055mm
Recorrido longitudinal	560mm/600mm
Recorrido transversal	230mm/260mm
Recorrido vertical	300mm/420mm
Rango de velocidad de avance longitudinal	(60H) 36-1100 mm/min (6/8 pasos) (50Hz) 30- 880 mm/min(6/8 pasos)
Rango de velocidad rápida longitudinal	（60HZ)1100- 2056 mm/min (50HZ) 990-1713
Husillo horizontal: rango de velocidades del husillo-60HZ	80-5400r.p.m (V) 50HZ 58-1355 (H)
Cono del husillo	ISO 40/NT40
Centro del husillo a la mesa	70-420mm
Centro a la parte inferior del brazo superior	200mm
Motor de fresado horizontal y del cabezal de fresado vertical	3HP(V) & 3HP(H)
Avance longitudinal de la mesa	1.7 HP
Bomba de refrigerante	1.2HP
Peso	1120kg/1250 kg
Dimensiones de embalaje	(LxAnxAl)-1290x1140x2100mm
Accesorios estándar	Sistema de refrigeración Árbol portafresas Manguito portafresas Barra de tiro Caja de herramientas con herramientas Lámpara de trabajo halógena Caja eléctrica & panel de control Avance automático por caja de engranajes del eje X
Accesorios opcionales	Conformidad CE/EMC Bandeja de refrigerante Barra de tiro eléctrica Barra de tiro neumática Juego de mandril de fresado con 7 unidades de pinzas Kit de sujeción de 52 unidades Sistema DRO de 2o 3 ejes Mordaza tipo K de 6" Mordaza de ángulo fijo de 6"

Variante	Tamaño de la mesa	Recorrido longitudinal	Recorrido transversal	Recorrido vertical	Rango de velocidad de avance longitudinal	Rango de velocidad rápida longitudinal	Husillo horizontal: rango de velocidades del husillo-60HZ	Cono del husillo	Centro del husillo a la mesa	Centro a la parte inferior del brazo superior	Motor de fresado horizontal y del cabezal de fresado vertical	Avance longitudinal de la mesa	Bomba de refrigerante	Peso	Dimensiones de embalaje	Accesorios estándar	Accesorios opcionales
b2-01-29-350	240 x 1055mm	560mm/600mm	230mm/260mm	300mm/420mm	(60H) 36-1100 mm/min (6/8 pasos) (50Hz) 30- 880 mm/min(6/8 pasos)	（60HZ)1100- 2056 mm/min (50HZ) 990-1713	80-5400r.p.m (V) 50HZ 58-1355 (H)	ISO 40/NT40	70-420mm	200mm	3HP(V) & 3HP(H)	1.7 HP	1.2HP	1120kg/1250 kg	(LxAnxAl)-1290x1140x2100mm	Sistema de refrigeración Árbol portafresas Manguito portafresas Barra de tiro Caja de herramientas con herramientas Lámpara de trabajo halógena Caja eléctrica & panel de control Avance automático por caja de engranajes del eje X	Conformidad CE/EMC Bandeja de refrigerante Barra de tiro eléctrica Barra de tiro neumática Juego de mandril de fresado con 7 unidades de pinzas Kit de sujeción de 52 unidades Sistema DRO de 2o 3 ejes Mordaza tipo K de 6" Mordaza de ángulo fijo de 6"

Confirme el tamaño de la pieza
Compare las medidas de sus piezas con la mesa y con los recorridos longitudinal, transversal y vertical.
- Tamaño de la mesa: 240 x 1055mm
- Recorrido longitudinal: 560mm/600mm
- Recorrido transversal: 230mm/260mm
- Recorrido vertical: 300mm/420mm
Revise el husillo y las herramientas
Verifique que sus portaherramientas usan el mismo cono del husillo.
- Cono del husillo: ISO 40/NT40
Prevea la instalación
Confirme que el piso y el acceso del taller admiten el peso y el embalaje del equipo.
- Peso: 1120kg/1250 kg
- Dimensiones de embalaje: (LxAnxAl)-1290x1140x2100mm
