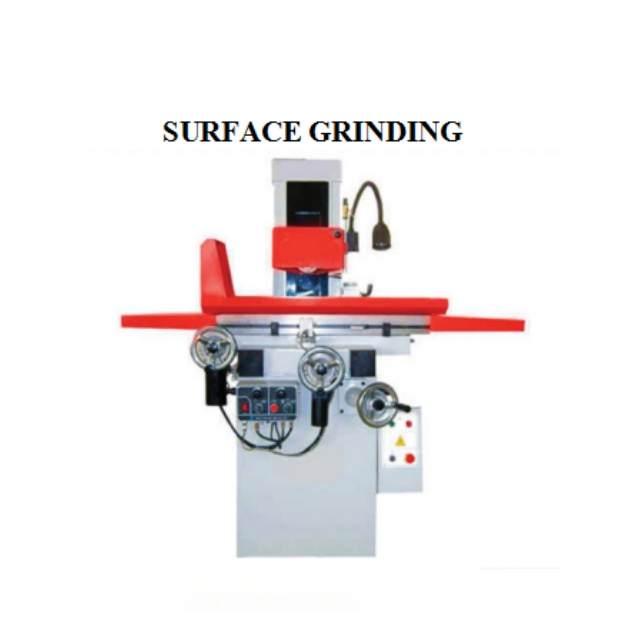

Rectificadora plana (superficie de trabajo 500 x 200 mm)

Rectificadora plana (superficie de trabajo 500 x 200 mm)

Belltronic https://www.cotecno.cl/shop/b2-01-29-418-rectificadora-plana-superficie-de-trabajo-500-x-200-mm-633257 https://www.cotecno.cl/web/image/product.template/633257/image_1920?unique=7ee736b

Rectificado plano

  • Máquina suministrada con mesa magnética no eléctrica, unidad aérea de reavivado de la muela y un reavivador de 1.5 cornt.
  • Muela adicional 200 x 20x 50 mm/ 200X16X31.75mm

Requiere cotización

  • SKU

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: Estándar
SKU: b2-01-29-418



Compartir

Descripción general

Rectificado plano

Características

  1. Máquina suministrada con mesa magnética no eléctrica, unidad aérea de reavivado de la muela y un reavivador de 1.5 cornt.
  2. Muela adicional 200 x 20x 50 mm/ 200X16X31.75mm
Especificación
b2-01-29-418
Dimensiones de la superficie de trabajo 500 x 200 mm
Altura Altura 65mm/335mm
Velocidad longitudinal 0 a 15 metros por min.
Desplazamiento transversal (manual / motorizado) 220 mm
Avance transversal por carrera de la mesa 0.5 a 6.0 mm.
Cabezal de rectificado: movimiento vertical máximo 225mm (posicionamiento manual / motorizado)
Distancia del eje del husillo sobre la superficie de la mesa magnética 295/335
Dimensiones de la muela 200 x 20x 50 mm/ 180X13X31.75 / 200X16X31.75
Velocidad del husillo 2500/2850 rpm
Motor: husillo de rectificado 1.5KW (2HP).
Bomba hidráulica (sistema de avance) 750 W /1 HP.
Bomba de refrigerante 400w para 440V,50 Hz, alimentación de 3 fases.

  1. Confirme el tamaño de la pieza

    Compare las medidas de sus piezas con la superficie de trabajo de la mesa magnética y con el desplazamiento transversal.

    • Dimensiones de la superficie de trabajo: 500 x 200 mm
    • Desplazamiento transversal (manual / motorizado): 220 mm

  2. Revise la muela

    Verifique que las muelas que usa tienen las dimensiones que admite el equipo y revise la velocidad del husillo.

    • Dimensiones de la muela: 200 x 20x 50 mm/ 180X13X31.75 / 200X16X31.75
    • Velocidad del husillo: 2500/2850 rpm

  3. Revise la altura de trabajo

    Verifique que la altura de sus piezas cabe bajo el husillo y dentro del movimiento vertical del cabezal de rectificado.

    • Altura: Altura 65mm/335mm
    • Distancia del eje del husillo sobre la superficie de la mesa magnética: 295/335
    • Cabezal de rectificado: movimiento vertical máximo: 225mm (posicionamiento manual / motorizado)
