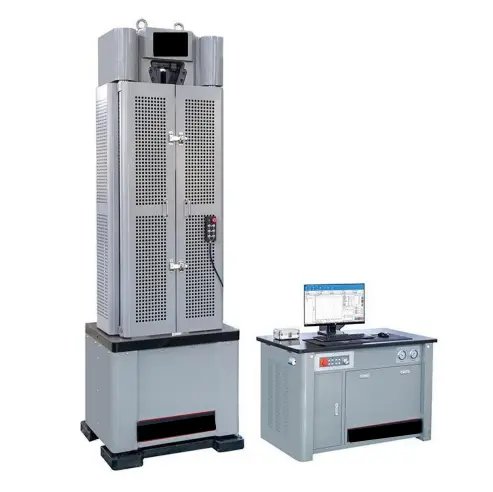

| Modelo | B2-01-67-0059 |
| Número de columnas | 6 (4 columnas y 2 tornillos) |
| Capacidad de carga | 3000kN |
| Capacidad de carga | 300000kgf |
| Estándar de calibración | ISO 7500 |
| Estándar de calibración | Clase 1 |
| Precisión de la carga de prueba | ±1% |
| Rango de medición de carga | 2%~100%FS(60～3000KN) |
| Resolución de carga | 1/500,000 de FS |
| Precisión del control de la tasa de esfuerzo | ±0.5% |
| Resolución de desplazamiento | 0.005mm |
| Precisión de desplazamiento | ≤±0.5% del valor indicado |
| Rango de medición de deformación | 1%~100%FS |
| Resolución de deformación | 1/±500000FS de la deformación máx. |
| Precisión de deformación | ≤±0.5% del valor indicado |
| Protección contra sobrecarga | ≥5% del rango completo |
| Parámetros del bastidor principal |
|
| Espacio máx. de prueba de tracción | 800mm |
| Espacio máx. de prueba de compresión | 650mm |
| Distancia entre dos columnas | 760mm |
| Carrera máx. del pistón | 300mm |
| Ajuste de la viga transversal para velocidad máx. | Alrededor de 260 mm/min |
| Parámetros de control |
|
| Modo de control | Control de lazo cerrado de fuerza, control de lazo cerrado de deformación, control de lazo cerrado de desplazamiento |
| El control de fuerza controla el rango de velocidad | 0.001%~5%FS/s |
| Precisión del control de velocidad del control de fuerza | Cuando 0.001% ~ 1% FS/s es mejor que ≤± 0.5%;Cuando 1% ~ 5% FS/s es mejor que ≤± 0.2% |
| Precisión de mantenimiento del control de fuerza | ±0.002%F.S |
| El control de deformación controla el rango de velocidad | 0.001%~5%FS/s |
| Precisión del control de velocidad del control de deformación | Cuando 0.001% ~ 1% FS/s es mejor que ≤± 0.5%;Cuando 1% ~ 5% FS/s es mejor que ≤± 0.2%； |
| Precisión de mantenimiento del control de deformación | ≤±0.002%F.S |
| Rango de velocidad del control de desplazamiento | 0.1~85mm/min |
| Precisión de velocidad del control de desplazamiento | ≤±0.2% |
| Precisión de mantenimiento del control de desplazamiento | ≤±0.02mm |
Parámetros de la fuente de aceite servo hidráulica |
|
| Presión máx. | 25MPa |
| Flujo máx. de la bomba de aceite | 7 L/min |
| Precisión del filtro de aceite | 10um |
| Potencia del motor de la bomba de aceite principal | 4KW |
| Capacidad del tanque de aceite | 110L |
| Parámetros de accesorios |
|
| Modo de sujeción | Sujeción automática hidráulica tipo cuña integrada |
| Dimensiones generales de las mordazas | 150x120mm |
| Rango de sujeción de especímenes redondos | Φ30-50mm, Φ50-70mm,Φ70-90mm |
| Espesor de sujeción de especímenes planos | 25-50,50-75mm |
| Dimensiones de la placa de compresión | Φ260mm |
| Parámetros de la máquina |
|
| Dimensión del bastidor de carga | 1300×1090×3600mm |
| Dimensión de la potencia de aceite | 1200x680x750mm |
| Peso total | 12000kg |
| Fuente de alimentación | 3 fases, AC380V±10%, 50Hz |
| Temperatura de operación | 0 a +38° C (+32 a +100° F) |
| Rango de humedad | 10% a 90% sin condensación |
