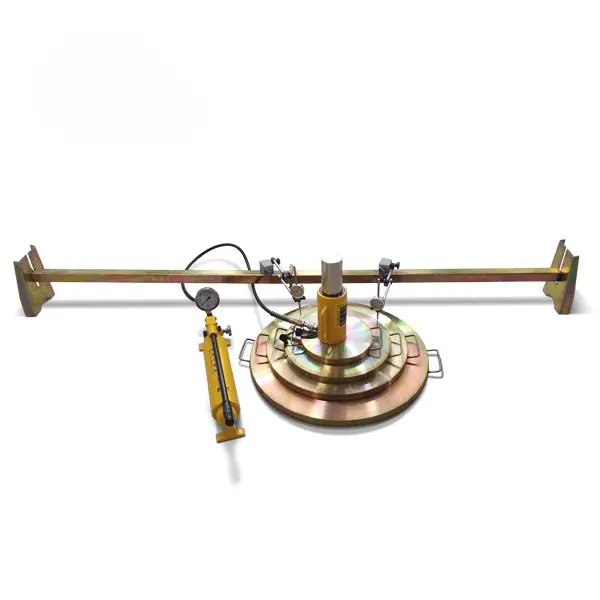

Equipo de placa de carga 500 kN

Equipo de placa de carga Belltronic de 500 kN

Equipo para estimar la capacidad portante y el asentamiento del suelo bajo condiciones de carga en terreno. También permite realizar ensayos de carga sobre suelos y componentes de pavimentos flexibles utilizados en el diseño y evaluación de carreteras y aeropuertos.

Características técnicas

• Capacidad de carga del gato: 0 a 500 kN.
• Carrera del gato: 150 mm.
• Longitud del puente de medición: 3.000 mm.
• Presión nominal de la bomba manual: 70 MPa.
• Rango de medición de presión: 0 a 25 MPa.
• Rango de medición de desplazamiento: 0 a 30 mm.

Placas de carga

• Configuración ASTM D1195: Ø 306, 458, 610 y 762 mm.
• Configuración BS 1377-9: Ø 300, 450, 600 y 750 mm.

Normas de referencia declaradas

ASTM D1194, ASTM D1195, ASTM D1196, BS 1377-9, CNR 92, CNR 146 y DIN 18134.

Nota de configuración: para trabajar con tres relojes comparadores se requieren dos indicadores adicionales de 30 × 0,01 mm y sus respectivos soportes. El alcance exacto de placas, indicadores, soportes y certificado de calibración debe confirmarse en cada oferta.
