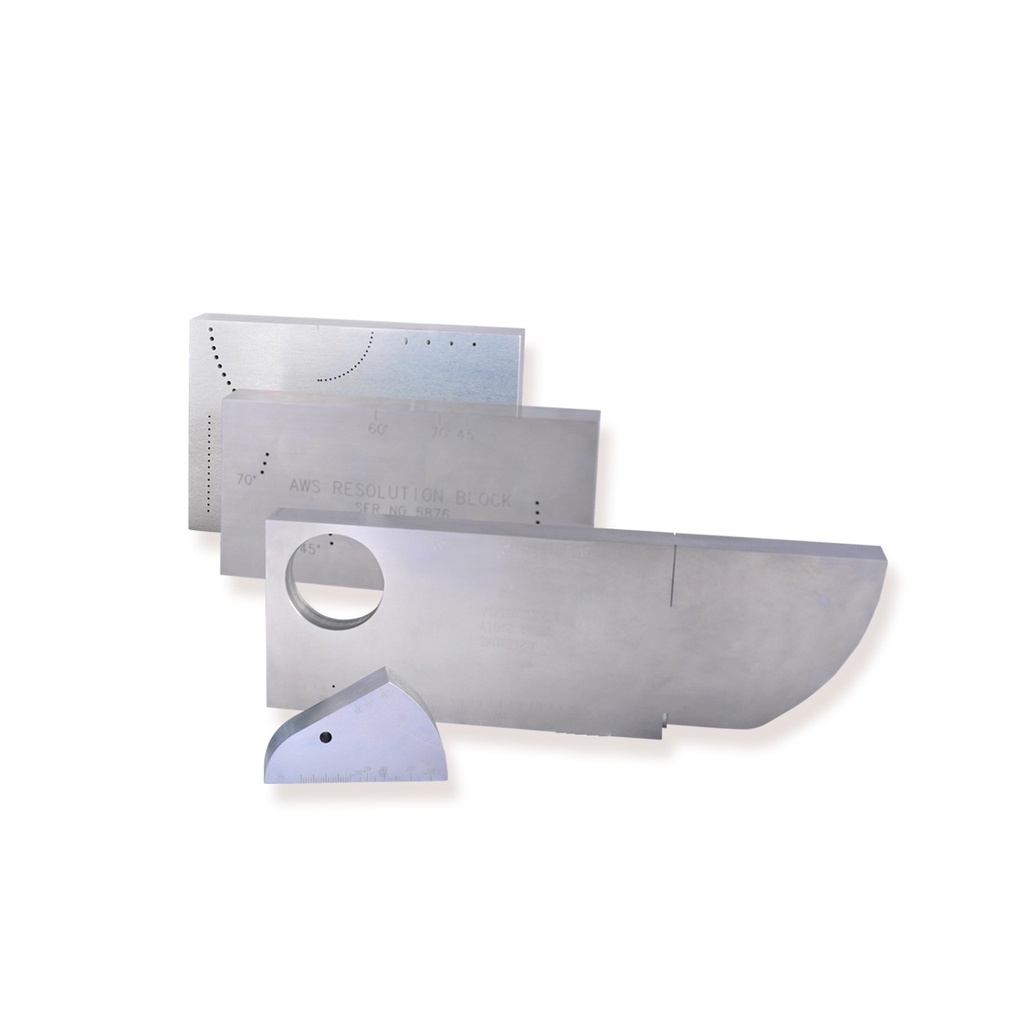

Bloques de referencia

Name: [CALIBRATION-BLOCKS] Bloques de referencia
Brand: Novotest
SKU: CALIBRATION-BLOCKS

V1 y V2 son bloques de referencia comunmente utilizados para pruebas UT, lo que permite la calibracion de detectores de fallas ultrasonicos. V1 se utiliza para determinar puntos de insercion, angulos, zonas muertas y sensibilidad para varios transductores, mientras que V2 calibra la velocidad de escaneo, la sensibilidad y los angulos de entrada. Otros bloques de referencia estan disponibles y se pueden proporcionar a pedido.

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)

Contáctanos

SKU: CALIBRATION-BLOCKS

DETALLE
ESPECIFICACIONES TÉCNICAS

Descripcion general

V1 y V2 son bloques de referencia comúnmente utilizados para pruebas UT, que permiten la paracalibración de detectores de fallas ultrasónicos. V1 se utiliza para determinar puntos de inserción, ángulos, zonas muertas y sensibilidad para varios transductores, mientras que V2 calibra la velocidad de escaneo, sensibilidad y ángulos de entrada. Otros bloques de referencia están disponibles y se pueden proporcionar a pedido.

V1 y V2: son bloques de referencia (calibración) de uso común para pruebas UT.

El bloque de referencia V1 permite:

determine el punto de inserción de las oscilaciones ultrasónicas y la distancia desde la placa piezocerámica hasta la carcasa de la sonda con una precisión de ± 0,5 mm;
definir el ángulo de entrada de las oscilaciones ultrasónicas con una precisión de ±1 grado de ángulo;
definir la zona incontrolable (muerta) (para acero) de los transductores piezoeléctricos ultrasónicos de haz recto;
determinar la linealidad del escaneo ultrasónico horizontalmente;
configurar la velocidad y sensibilidad del escaneo de transductores piezoeléctricos de haz recto, haz angular y de doble elemento.

El bloque de referencia V2 permite:

calibrar el escaneo de detectores de fallas mediante la velocidad de expansión de ondas ultrasónicas, trabajando con transductores piezoeléctricos de haz recto;
calibrar el escaneo de detectores de fallas mediante la velocidad de expansión de ondas ultrasónicas, trabajando con transductores piezoeléctricos de haz angular;
conjunto condicional Sensibilidad de detectores de fallas ultrasónicos con transductores piezoeléctricos de haz recto y haz angular;
determinar el punto de salida de las oscilaciones ultrasónicas y la distancia desde la placa piezocerámica hasta la carcasa de la sonda;
definir el ángulo de entrada de las oscilaciones ultrasónicas en el acero.

Pero existen otros tipos de bloques según diferentes normas (ISO, DIN, etc.). Si necesita bloques UT o PAUT de otros estándares, envíe su consulta.

Ventajas

Alta calidad

Especificaciones

Especificaciones del bloque de referencia V1

La muestra está hecha de acero de grano fino con bajo contenido de carbono y un pequeño coeficiente de amortiguación.
La velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a una frecuencia de 5,0 MHz y a una temperatura de 20(± 5) °C es de 5920(± 30) m/s.
La velocidad de expansión de las oscilaciones ultrasónicas de corte (ondas transversales) en el material de inserción en el bloque de calibración a una frecuencia de 5,0 MHz y a una temperatura de +20(± 5) °C es de 2670(±100) m/s.
el geometrical Dimensiones of el sample corresponds to ISO 2400, DIN 54120, BS 2704.

Especificaciones del bloque de referencia V2

La velocidad de expansión de las oscilaciones ultrasónicas longitudinales en el bloque de calibración a una frecuencia de 5,0 MHz y a una temperatura de 20(± 5) °C es de 5920(± 30) m/s.
La velocidad de expansión de las oscilaciones ultrasónicas transversales en el material de inserción en el bloque de calibración a una frecuencia de 5,0 MHz y a una temperatura de 20(± 5) °C es de 3255(±15) m/s.

Opciones disponibles

Bloque de referencia V1
Bloque de referencia V2
Certificados

Paquete estandar

Bloque de referencia
Paquete

Especificaciones tecnicas

Especificacion	Alto voltaje, HB, HRC, HRB, HRA, HK, MPa
Materials	Acero, Acero aleado, Acero inoxidable, Hierro fundido, Níquel, Aluminio, Latón, Cobre
medición uncertainty	4 %
medición rango	0…2000 HV
Carga de prueba	HV1 (9,8 N) o HV5 (49 N), según el tipo de dispositivo
Mostrar	0.66″ (64×48)
Interfaces	(carga y conexión a PC), Bluetooth BLE (para aplicación NOVOTEST Lab)
Batería	Batería incorporada de iones de litio, 3,7 V 750 mAh, hasta 24 horas de funcionamiento
Dimensions	153×40 milímetros
Peso	160 gramos
Estándares de cumplimiento	ASTM A1038, DIN 50159, ASTM E140, ISO18265
Operating Rango de temperatura	de -20°C to +50°C
