Herramienta simple para controlar el relleno de zanjas y la resistencia del suelo

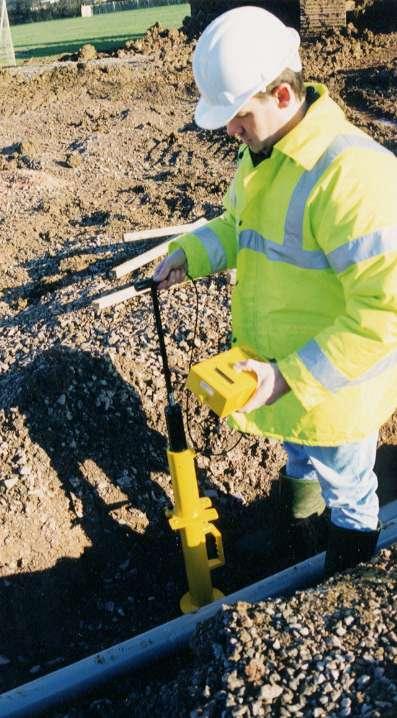

El Clegg Impact Soil Tester tipo CIST/882 fabricado por SD Instrumentation (SDi) permite medir y controlar la resistencia del suelo y los niveles de consolidacion durante el relleno de zanjas. Tambien se usa para confirmar compactacion uniforme en areas amplias, identificando zonas mal compactadas y el apisonado ineficaz de materiales. Existe una version liviana especial para cesped deportivo y una version pesada para materiales mas duros y obras viales.
La New Roads and Street Works Act 1991 establece una especificacion para el relleno de aberturas en carreteras, lo que crea la necesidad de una herramienta para controlar el relleno de zanjas y los niveles de compactacion, e impone sanciones a quienes no cumplan los estandares. El Clegg Impact Soil Tester es un instrumento compacto y confiable para vigilar y controlar la calidad de los rellenos mientras el trabajo esta en curso, evitando reexcavar si ensayos posteriores revelan mala ejecucion.
British Gas introdujo un procedimiento de ensayo simple tras pruebas extensas del Clegg Impact Soil Tester en terreno y en sus laboratorios de ingenieria en Killingworth. Hoy se usan varios miles de equipos en el Reino Unido y en el extranjero, con estas rutinas recomendadas. El sitio web del fabricante explica la rutina de ensayo.
El equipo consiste en un martillo de compactacion de 4,5 kg que opera dentro de un tubo guia vertical. Al liberarse desde una altura fija, cae por el tubo y golpea la superficie ensayada, desacelerando segun la rigidez del material en la zona de impacto. Un acelerometro de precision en el martillo genera una carga electrica que llega por cable a una unidad de lectura digital de mano. El microcontrolador de la lectura barre y filtra la senal y registra la desaceleracion en unidades de Impact Value (IV). El IV indica la resistencia del suelo y muestra buena correlacion con ensayos CBR. Por eso los datos pueden usarse de modo similar a resultados CBR de laboratorio y terreno. El equipo se alimenta con una pila 9 V PP3, accesible en un cajon extraible al costado de la unidad de lectura.
El equipo fue aprobado por la American Society for Testing and Materials y en 1995 se emitio la norma Designation No D 5874, titulada “Standard Test Method for Determination of the Impact Value (IV) of a Soil”. Hay copia de la norma disponible a pedido. El Clegg Impact Soil Tester lo disena, fabrica y comercializa SDi de Trowbridge bajo licencia exclusiva del Dr. Baden Clegg, inventor australiano.

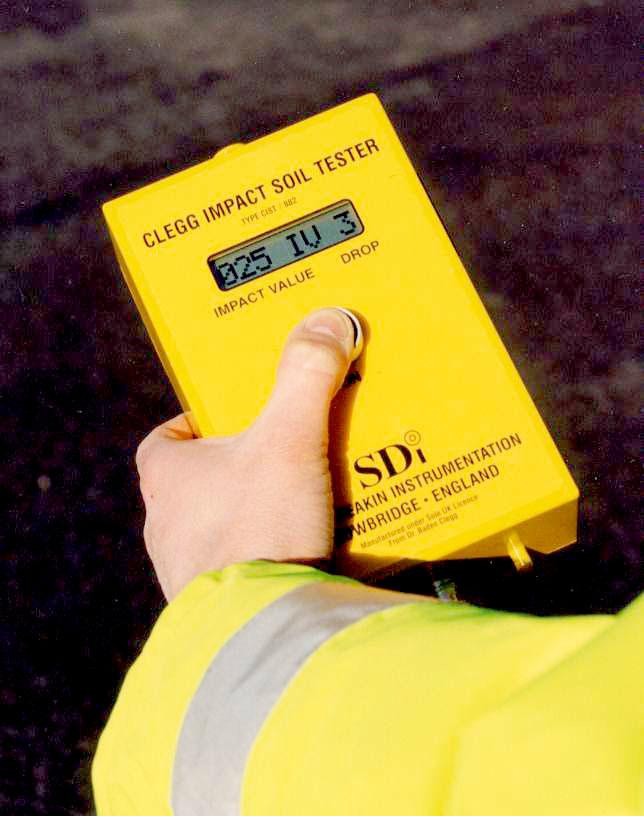

Unidad de lectura de mano CIST/882
La unidad de lectura CIST/882 muestra lecturas de Impact Value (IV) y tambien el numero de veces que se dejo caer el martillo en cada operacion de ensayo.

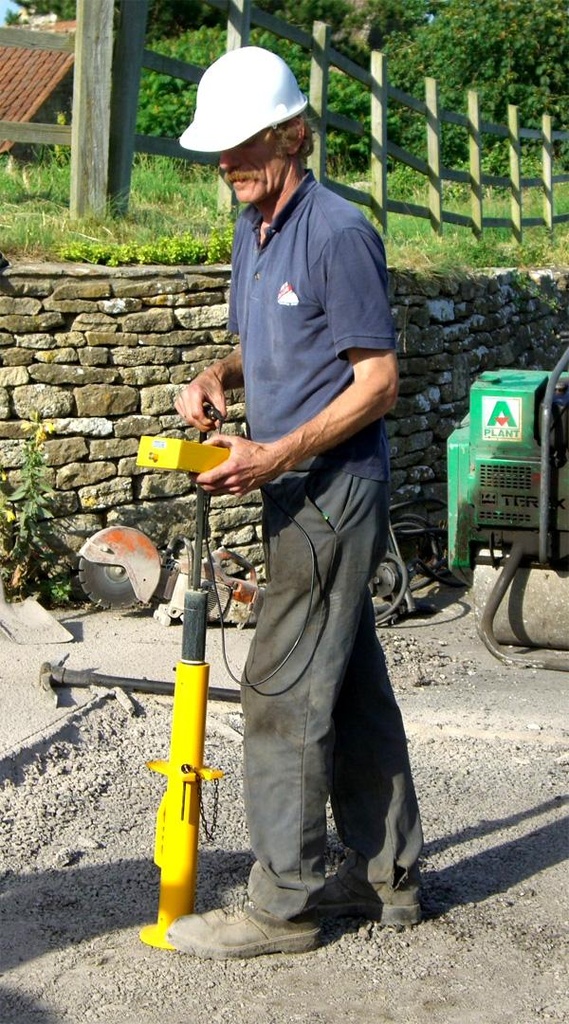

Para ensayar, se barre ligeramente la superficie con el pie para quitar material suelto y se coloca el tubo guia. Con la lectura digital encendida y en una mano, el martillo se eleva a 450 mm, segun indica la cabeza del martillo, y se deja caer libremente. Este procedimiento se repite cuatro veces; la lectura de la ultima caida se registra como Impact Value.
El manual de operacion entrega tablas de IV objetivo para un rango de materiales de relleno y subrasante, para que el operador compruebe el cumplimiento de los rellenos con los niveles de especificacion.
A diferencia de modelos anteriores, el usuario no necesita mantener apretado el boton On durante el ensayo.
El display %CBR y la comprobacion TREND entre lecturas se habilitan o deshabilitan simplemente con el boton On.
