Herramienta de diseno robusto para controlar el relleno de zanjas y la resistencia del suelo

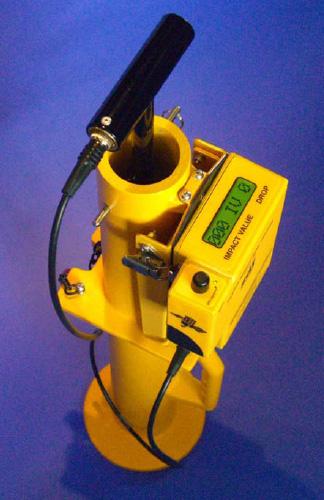

El Clegg Impact Soil Tester CIST/88 de 4,5 kg con GPS fabricado por SDi ofrece un medio sencillo y directo para medir y controlar la resistencia del suelo y los niveles de consolidacion durante el relleno de zanjas. La lectura 884 va sujeta al tubo guia y la cifra se observa desde arriba durante el uso. El diseno de un solo boton facilita la operacion.
Funcion de registro de datos
El instrumento CIST/884 incluye registro y almacenamiento de datos a bordo, con transferencia inalambrica. Las coordenadas de latitud y longitud del punto de ensayo las recibe el GPS integrado y luego se almacenan, como referencia de ubicacion para verlas despues, por ejemplo en Google Earth. Los usuarios pueden descargar los resultados de terreno a un PC por Bluetooth, con el software de PC suministrado. La operacion sin cables mejora mucho la confiabilidad del sistema.
Uso

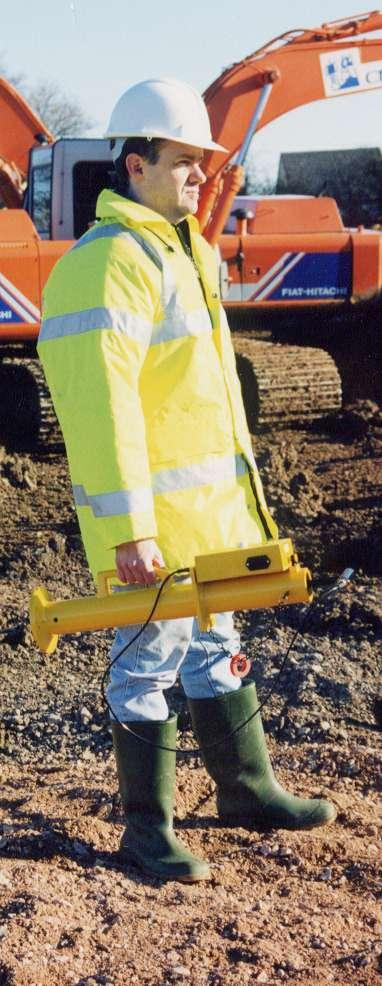

El instrumento se usa para confirmar compactacion uniforme en areas amplias de terreno, identificando zonas mal compactadas y el apisonado ineficaz de materiales.
Diseno robusto
El Clegg Impact Soil Tester CIST/884 es un diseno muy robusto, apto para uso prolongado en sitios humedos, sucios y exigentes. La unidad de lectura CIST/884 es de aleacion de alta resistencia, con antecedentes de durar decadas. El instrumento funciona con 2 pilas C, tipicamente 12 meses. Es un instrumento compacto y confiable. Incluye estuche de madera para transporte y almacenamiento.
Principio de operacion
El equipo consiste en un martillo de compactacion de 4,5 kg que opera dentro de un tubo guia vertical. El martillo cae por el tubo al liberarse y golpea la superficie ensayada, desacelerando segun la rigidez del material en la zona de impacto. La lectura registra la desaceleracion en unidades de Impact Value (IV). El IV indica la resistencia del suelo.
Medicion CBR

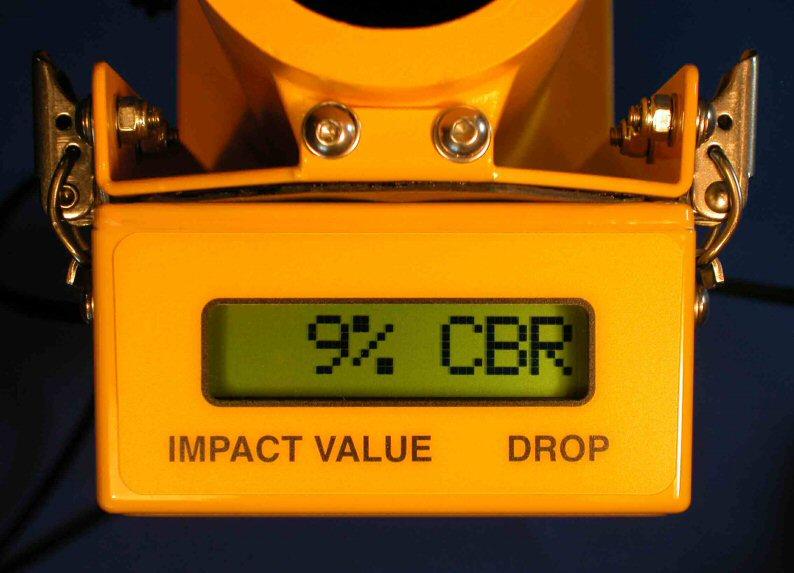

Existe buena correlacion con los resultados de ensayos CBR. Los datos del CIST/884 pueden usarse de modo similar a los resultados CBR de laboratorio y de terreno. La pantalla del CIST/884, cuando el usuario la habilita, puede mostrar directamente el resultado %CBR segun el trabajo original del Dr. Clegg.
Historia
El ensayo Clegg lo introdujo British Gas en el Reino Unido en 1990, tras ensayos extensos de laboratorio y terreno. Desde entonces se usan varios miles de equipos en el Reino Unido y en el extranjero, con las rutinas de ensayo recomendadas.
El equipo, descrito en el Design Manual for Roads and Bridges (DMRB) del Reino Unido, fue aprobado por la American Society for Testing and Materials y en 1995 se emitio la norma Designation No D 5874, titulada “Standard Test Method for Determination of the Impact Value (IV) of a Soil”.
El Clegg Impact Soil Tester lo disena, fabrica y comercializa Simon Deakin Instrumentation (SDi, Reino Unido) bajo licencia exclusiva del Dr. Baden Clegg, inventor australiano original.
Unidad de lectura CIST884
La unidad de lectura muestra lecturas de Impact Value (IV) y tambien el numero de veces que se dejo caer el martillo en cada operacion de ensayo. Tambien muestra el numero de satelites GPS detectados, confirmando fijaciones de posicion GPS correctas.

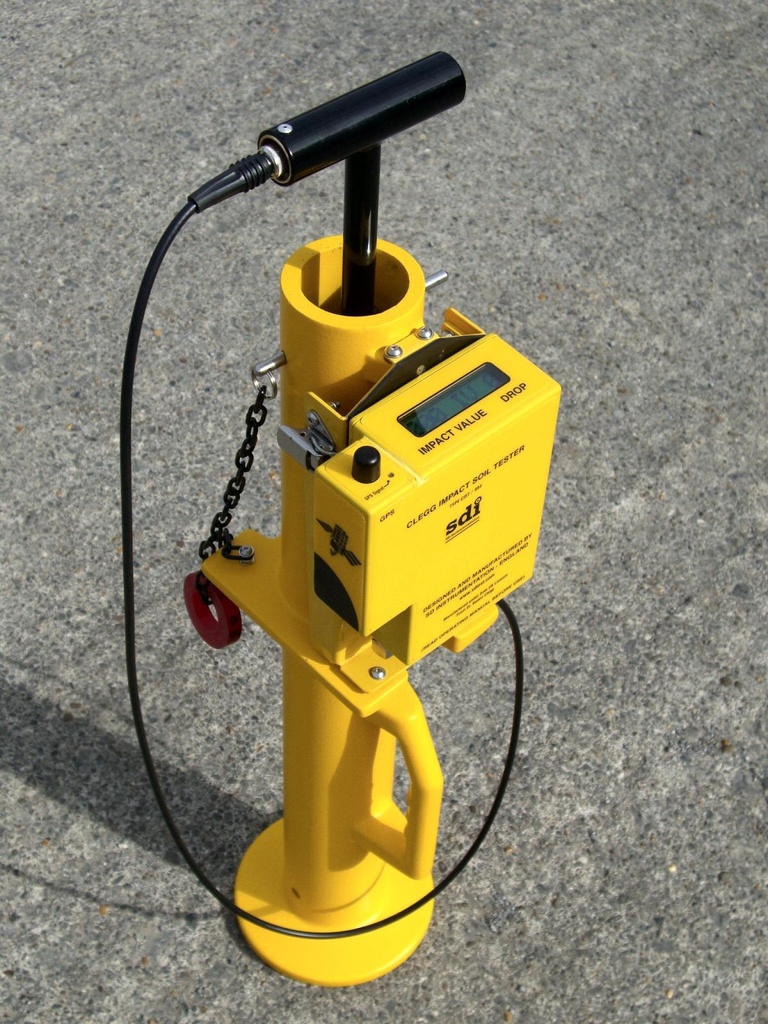

Realizar un ensayo es rapido y directo. Se barre ligeramente la superficie con el pie para quitar material suelto y se coloca el tubo guia. La lectura digital va en el tubo guia, como se muestra a la derecha, durante el ensayo. La antena GPS miniatura de alta ganancia recibe las senales de satelite. El martillo se eleva a 450 mm, segun indica la cabeza del martillo, y se deja caer libremente. Este procedimiento se repite cuatro veces; la lectura de la cuarta caida se registra como Impact Value. Se suministra display y registro de %CBR seleccionable por software. Con las caidas del martillo se toma una medicion GPS automatica que entrega una fijacion de latitud/longitud.
El manual de operacion entrega tablas de IV objetivo para un rango de materiales de relleno y subrasante, para que el operador compruebe el cumplimiento de los rellenos con los niveles de especificacion.
