Deflectómetro liviano con placa de carga de 300 mm

Deflectómetro liviano con placa de carga de 300 mm

Belltronic https://www.cotecno.cl/shop/deflectometro-liviano-con-placa-de-carga-de-300-mm-648670 https://www.cotecno.cl/web/image/product.template/648670/image_1920?unique=0483b4f

Deflectómetro liviano para controlar la capacidad de soporte de la subrasante mediante el módulo de deformación dinámica Evd.

  • Fuerza máxima de impacto: 7,07 kN
  • Duración del impacto: 18,0 ± 2 ms
  • Rango de medición de asentamiento: 0,1 ~ 2,0 mm ± 0,02 mm
  • Rango de módulo de deformación dinámica: Evd < 225 MPa
  • Placa de carga de 300 mm de diámetro y 20 mm de espesor
  • Batería de litio de 3,7 V e impresora Bluetooth incluida

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0457



Compartir

Este equipo se usa para controlar la capacidad de soporte de la subrasante, es decir, el módulo de deformación dinámica Evd. Sirve para controlar la calidad de construcción de vías férreas, carreteras, aeropuertos y edificaciones industriales bajo carga dinámica.

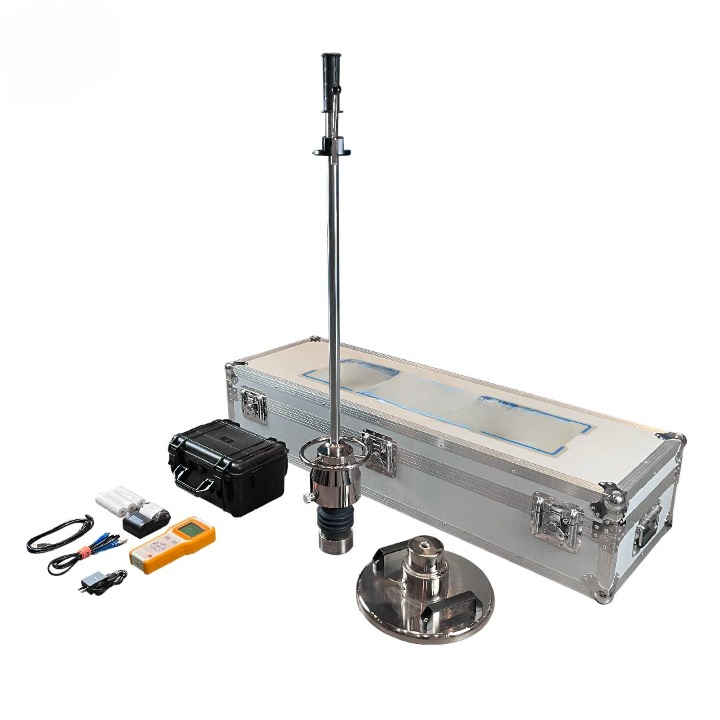

Es especialmente adecuado para lugares estrechos, como la sección de transición entre camino y puente, y para subrasantes existentes. El conjunto incluye barra guía con martillo de caída, placa de carga, dispositivo de control portátil e impresora Bluetooth, y se guarda en un maletín de transporte.

SKUB-01-200-0457
Fuerza máxima de impacto7,07 kN
Duración del impacto18,0 ± 2 ms
Rango de medición de asentamiento0,1 ~ 2,0 mm ± 0,02 mm
Rango de medición de deformación dinámicaEvd < 225 MPa
Temperatura de trabajo-10 ~ 50 °C
Diámetro y espesor de la placa de carga300 mm, 20 mm
Dimensiones1330 (L) x 430 (A) x 290 (H) mm
Peso aproximado30 kg
AlimentaciónBatería de litio de 3,7 V
IncluyeBarra guía con martillo de caída, 1 unidad; placa de carga, 1 unidad; dispositivo de control portátil, 1 unidad; impresora Bluetooth, 1 unidad; cable de sonda, 1 unidad; cable de carga, 1 unidad; cable de impresora, 1 unidad; maletín de transporte, 1 unidad

Control de la capacidad de soporte de subrasantes (módulo Evd) y de la calidad de construcción en vías férreas, carreteras, aeropuertos y edificaciones industriales bajo carga dinámica, incluidos lugares estrechos como transiciones entre camino y puente y subrasantes existentes.

Guía de compra

Compruebe que los valores esperados queden dentro del rango del equipo: asentamientos de 0,1 a 2,0 mm y módulo Evd menor que 225 MPa. La temperatura de trabajo va de -10 a 50 °C.

El conjunto pesa unos 30 kg y se entrega en maletín de transporte, con el dispositivo de control portátil, la impresora Bluetooth y los cables de sonda, carga e impresora.
