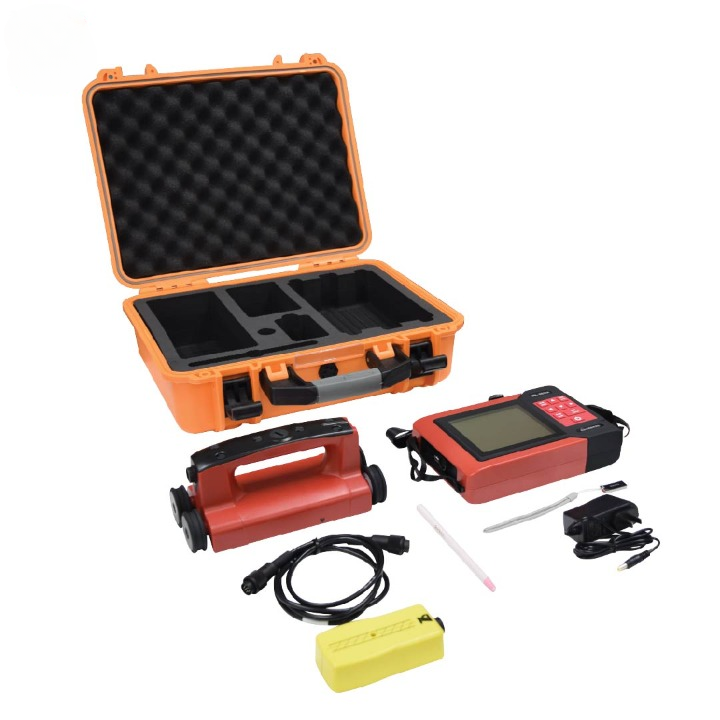

El detector de armaduras, también llamado escáner de refuerzo o localizador de barras, detecta la presencia y la ubicación de las barras de refuerzo dentro de estructuras de hormigón. Pesa aproximadamente 0,9 kg, lo que facilita su manejo y transporte.
Su objetivo es resguardar la integridad estructural del hormigón ubicando con precisión las barras de refuerzo y evaluando su condición. Así se evita dañar las armaduras al perforar, cortar o extraer testigos. Al identificar con exactitud la posición y el espaciamiento de las barras, ayuda a asegurar la estabilidad y la durabilidad de los elementos de hormigón.
El equipo ubica las barras, mide el espesor de recubrimiento e identifica la orientación de la armadura. Tiene una sonda de rueda a prueba de polvo y agua, alerta sonora al detectar una barra, rangos bajo y alto seleccionables y una pantalla gráfica grande con retroiluminación. Los datos quedan en memoria y se transfieren al computador con una memoria USB y el software de ensayo designado.
Características
- Ubica las barras, mide el espesor de recubrimiento e identifica la orientación de la armadura
- Modo de determinación rápida del diámetro de la barra
- Sonda de rueda a prueba de polvo y agua, que facilita la medición con exactitud óptima
- Alerta automática con señal sonora al detectar una barra
- Rangos bajo y alto seleccionables para medir distintos espesores de recubrimiento
- Tamaño de barra y número de ensayo seleccionables
- Intensidad de señal con valor de sensibilidad que avisa la proximidad de la barra
- Pantalla gráfica grande con retroiluminación
- Registro de datos con función de memoria para recuperarlos con facilidad
- Conexión de memoria USB para transferir datos al computador con el software de ensayo designado
Procedimiento de ensayo
- Encendido y calibración: encienda el detector y verifique que esté calibrado según el manual de instrucciones.
- Preparación de la superficie: limpie la superficie del hormigón para retirar restos, polvo y material suelto que puedan interferir con el escaneo.
- Selección del modo: elija el modo de escaneo según lo que requiere la inspección (por ejemplo, profundidad de recubrimiento, medición de diámetro o distribución de barras).
- Posicionamiento: apoye el detector sobre la superficie del hormigón en el punto que desea ensayar.
- Escaneo: desplace el detector lentamente sobre la superficie siguiendo un patrón sistemático, cubriendo toda la zona de interés, con velocidad y presión constantes para obtener resultados exactos.
- Registro de datos: anote los datos que entrega el detector, como profundidad del recubrimiento, diámetro de las barras y distribución de las barras en la estructura.
- Análisis: analice los datos para evaluar la condición de la estructura de hormigón armado, la integridad del hormigón y la eficacia de las barras como soporte estructural.
- Informe: prepare un informe con los resultados del escaneo, incluyendo ubicación de las barras, profundidad del recubrimiento, mediciones de diámetro y cualquier anomalía observada, con recomendaciones de reparación o de investigación adicional si corresponde.
- Conclusión: revise los hallazgos y verifique que todos los datos necesarios hayan quedado registrados correctamente.
