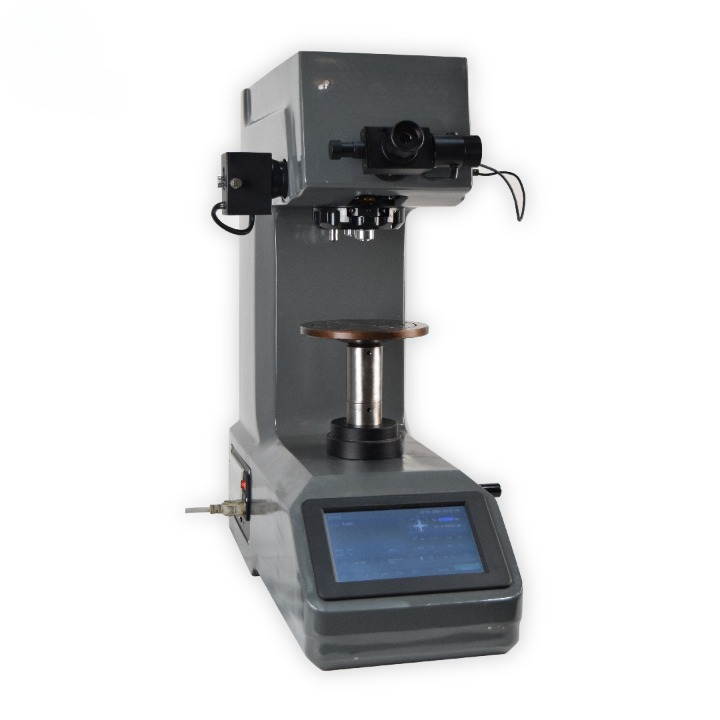

Durómetro Vickers con pantalla táctil, 5 a 3000 HV

Durómetro Vickers con pantalla táctil, 5 a 3000 HV

Normas asociadas ASTM E384 ISO 6507 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/durometro-vickers-con-pantalla-tactil-5-a-3000-hv-648806 https://www.cotecno.cl/web/image/product.template/648806/image_1920?unique=f7925e3

Durómetro Vickers para medir la microdureza de materiales, piezas pequeñas y delgadas, capas de infiltración superficial y recubrimientos, según ISO 6507 y ASTM E384.

  • Rango de medición: 5HV ~ 3000HV; modos HV / HK
  • Diez fuerzas de ensayo, de 0,3 kgf a 30 kgf (2,94 N a 294 N)
  • Aplicación automática de la carga: carga, permanencia y descarga
  • Torreta automática de objetivos y penetrador; aumento total 100X y 200X
  • Pantalla LCD digital e impresora incorporada
  • Normas: ISO 6507, ASTM E384

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0529



Compartir

El durómetro Vickers mide la microdureza de los materiales presionando un pequeño penetrador en punta contra la superficie con una fuerza conocida y midiendo el tamaño de la huella. Es apto para medir piezas pequeñas y delgadas, capas de infiltración superficial y recubrimientos después del tratamiento de las piezas.

En el ensayo Vickers el penetrador es una pirámide de diamante de base cuadrada. La dureza se determina por el tamaño de la huella, que se mide con un microscopio; el valor de dureza Vickers se calcula a partir de la carga aplicada y del área de la huella. Este método entrega mediciones precisas, en especial para materiales de dureza muy alta o muy baja.

El equipo usa un sistema de control de carga en lazo cerrado para mejorar la exactitud de la fuerza de ensayo. La carga se aplica, se mantiene y se retira en forma automática, y una torreta automática cambia entre objetivo y penetrador. Tiene microscopio de medición digital de 10 aumentos con objetivo de 20 aumentos, pantalla LCD e impresora incorporada.

Características

  • Sistema de control de carga en lazo cerrado para mejorar la exactitud de la fuerza de ensayo.
  • Nueva pantalla LCD.
  • Microscopio de medición digital de 10 aumentos y objetivo de 20 aumentos.

Procedimiento de ensayo

  1. Preparación: verifique que la superficie del material esté limpia y plana.
  2. Selección de la carga de ensayo: elija la carga según la dureza esperada del material.
  3. Penetrador: verifique que el penetrador de pirámide de diamante de base cuadrada esté limpio y en buen estado.
  4. Aplicación de la carga: el equipo baja el penetrador sobre la superficie con una fuerza controlada.
  5. Huella: el penetrador permanece sobre la superficie durante el tiempo fijado, normalmente unos segundos.
  6. Medición de la huella: mida con el sistema óptico del equipo las longitudes de las dos diagonales de la huella.
  7. Cálculo de la dureza: calcule el valor de dureza Vickers a partir de la carga aplicada y del promedio de las dos diagonales.
  8. Informe: registre la carga aplicada, las dimensiones de la huella y el valor de dureza, según ISO 6507 o ASTM E384.
SKUB-01-200-0529
Fuerza de ensayo0,3; 0,5; 1; 2; 2,5; 3; 5; 10; 20; 30 kgf (2,94; 4,90; 9,80; 19,6; 24,5; 29,4; 49; 98; 196; 294 N)
Rango de medición5HV ~ 3000HV
Modo de ensayoHV / HK
Aplicación de la fuerza de ensayoAutomática (carga, permanencia, descarga)
Cambio de objetivo y penetradorTorreta automática
Objetivo10X (observación), 20X (medición)
OcularMicrométrico de 10X
Aumento total100X, 200X
Tiempo de permanencia1 ~ 60 s
Salida de datosPantalla LCD digital, impresora incorporada
Fuente de luzHalógena
Altura máxima de la probeta175 mm
Distancia del penetrador a la pared de la máquina125 mm
Alimentación220 ~ 240 V, 100 W, 0,2 A, 1 fase, 50/60 Hz, 0,13 HP
Dimensiones (largo x ancho x alto)320 x 580 x 650 mm
Peso55 kg
NormasISO 6507, ASTM E384
IncluyeMaletín de accesorios; ocular micrométrico; mesa de ensayo plana pequeña; mesa de ensayo plana grande; mesa de ensayo en V; bloque de dureza Vickers; cable de alimentación; tornillo de ajuste horizontal; manual de instrucciones (1 copia)

Ensayo de dureza Vickers según ISO 6507 y ASTM E384, en materiales de dureza muy alta o muy baja, piezas pequeñas y delgadas, capas de infiltración superficial y recubrimientos después del tratamiento de las piezas.

Guía de compra

Revise que sus piezas quepan en el equipo: la altura máxima de la probeta es 175 mm y la distancia del penetrador a la pared de la máquina es 125 mm.

El equipo se entrega con mesas de ensayo planas pequeña y grande, mesa en V, bloque de dureza Vickers y ocular micrométrico. Verifique que su laboratorio disponga de alimentación monofásica de 220 ~ 240 V, 50/60 Hz.
