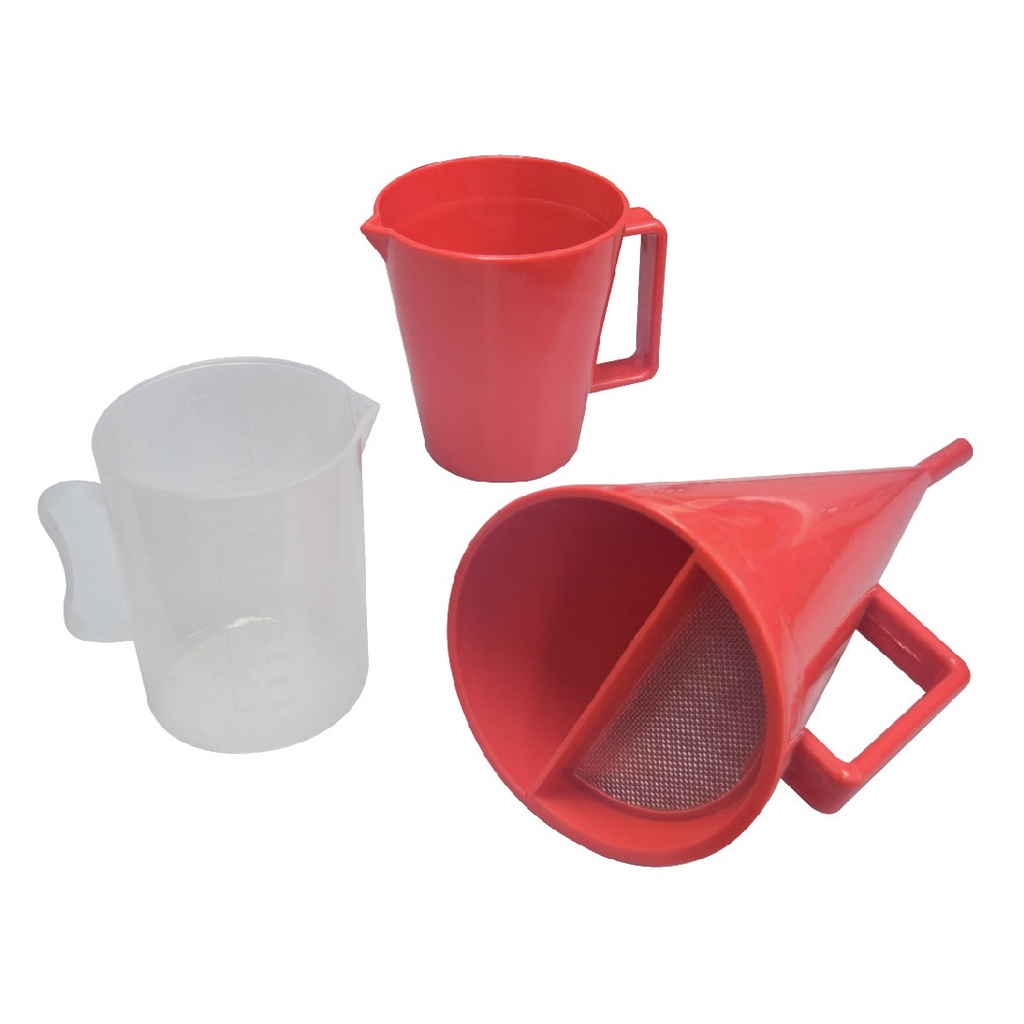

Embudo Marsh de plástico para viscosidad de fluidos de perforación, ISO 10414-1 y API 13B-1

El viscosímetro de embudo Marsh se usa para medir la viscosidad de fluidos o lodos de perforación, en particular en la industria del petróleo y el gas. La viscosidad de embudo es la razón entre la velocidad de la muestra al pasar por el tubo de salida (velocidad de corte) y la fuerza que hace fluir el fluido, es decir, su peso (esfuerzo de corte). Todo el juego es de plástico resistente.

Consiste en un recipiente en forma de embudo con un orificio normalizado en el fondo y un vaso de medición con marcas de volumen. Se vierte un volumen conocido de fluido de perforación en el embudo y se mide el tiempo que tarda en pasar por el orificio hacia el vaso de medición. La viscosidad se calcula con el tiempo de flujo medido y la calibración específica del embudo.

Esta medición permite a ingenieros y técnicos evaluar las características de flujo del fluido de perforación, clave en diversas operaciones de perforación.

Características

• Recipiente en forma de embudo, que facilita verter el fluido de perforación
• Orificio normalizado en el fondo del embudo, que da uniformidad a los ensayos entre distintos viscosímetros
• Vaso de medición con marcas de volumen para recoger el fluido que pasa por el orificio
• Portátil por su tamaño compacto y construcción liviana, para ensayos en terreno

Procedimiento de ensayo

1. Preparación: verifique que el viscosímetro y sus componentes estén limpios y secos antes de comenzar.
2. Preparación del fluido: prepare la muestra de fluido de perforación según las especificaciones de la operación de perforación o las normas aplicables.
3. Temperatura: verifique que la muestra esté a la temperatura de ensayo deseada, ya que la viscosidad varía con la temperatura.
4. Llenado del embudo: vierta la muestra en el embudo hasta el borde. Use un soporte para mantener el embudo estable durante el ensayo.
5. Tiempo: inicie el cronómetro en cuanto el fluido comience a pasar por el orificio del fondo del embudo.
6. Recolección: recoja el fluido en el vaso de medición o recipiente. Detenga el cronómetro cuando se haya recogido el volumen deseado o cuando el fluido deje de fluir.
7. Registro: anote el tiempo que tardó el fluido en pasar por el embudo y alcanzar el volumen especificado.
8. Repetición: repita el ensayo con más muestras si es necesario, para asegurar la exactitud y la consistencia de los resultados.
9. Cálculo: calcule la viscosidad con el tiempo de flujo medido y la calibración del embudo. El cálculo puede variar según la calibración y las unidades usadas.
