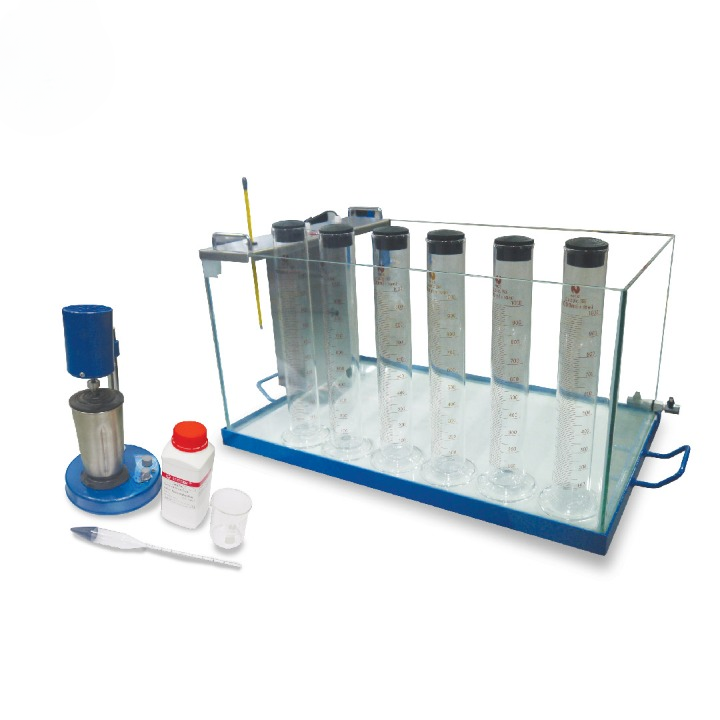

Equipo de análisis de tamaño de partícula de suelos por hidrómetro

Name: [B-01-200-0388.1] Equipo de análisis de tamaño de partícula de suelos por hidrómetro (Estándar, 6 muestras)
Brand: Belltronic
SKU: B-01-200-0388.1

Normas asociadas AASHTO T88 ASTM D422 UNE 103 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.

Equipo para determinar la distribución de tamaños de partícula del suelo por sedimentación con hidrómetro, con baño de temperatura constante y agitador.

Normas ASTM D422, AASHTO T88 y UNE 103.102
Versión estándar para 6 muestras y versión grande para 15 a 20 muestras
Baño de agua de temperatura constante con calefactor y bomba de circulación, 240 V
Agitador de alta velocidad de 10000 RPM con vaso y deflector
Probetas para hidrómetro de 1000 ml con tapón de goma
Hidrómetro de vástago largo de 0,995 – 1,038 g/ml (ASTM)

Requiere cotización

Modelo
- Estándar, 6 muestras
- Grande, 15 a 20 muestras

Esta combinación no existe.

Catálogo de la familia (PDF) Ficha de este modelo (PDF)

Contáctanos

El equipo determina la distribución de tamaños de partícula de una muestra de suelo, un análisis clave para conocer propiedades como permeabilidad, compactación, fertilidad y estabilidad. Se prepara una suspensión de suelo mezclando la muestra con agente dispersante y agua, y se deja sedimentar en una probeta de sedimentación durante un tiempo definido.

Un hidrómetro de sedimentación mide la velocidad de sedimentación y entrega los datos para calcular la distribución de tamaños de partícula con ecuaciones como la ley de Stokes. Con los resultados se obtiene la curva granulométrica, que muestra el porcentaje de partículas de cada tamaño, normalmente agrupadas en grava, arena, limo y arcilla. Es un método rápido y de bajo costo para conocer las características del suelo.

Características

Probeta de sedimentación diseñada para contener la suspensión de suelo durante la sedimentación.
Hidrómetro que mide con exactitud la velocidad de sedimentación de las partículas de suelo en suspensión.
Escala de medición que permite leer con precisión la profundidad a la que se hunde el hidrómetro en la suspensión y calcular la velocidad de sedimentación.
Dispositivo de mezcla para mezclar a fondo la muestra de suelo con agua y agente dispersante, con una suspensión homogénea y adecuada de las partículas.
Mecanismos de calibración que ayudan a mantener la exactitud en el tiempo mediante revisiones y ajustes periódicos.

Procedimiento de ensayo

Toma de muestra: obtener una muestra de suelo representativa del sitio, rotularla y guardarla de forma que conserve su integridad.
Preparación de la muestra: limpiar la muestra y deshacer terrones y agregados para obtener una mezcla homogénea.
Análisis por hidrómetro: dispersar el suelo en una solución de agente dispersante en una probeta de sedimentación y dejarlo sedimentar; medir la profundidad del hidrómetro y los intervalos de tiempo, y calcular la distribución de tamaños de partícula con la ley de Stokes.
Interpretación de datos: analizar los resultados para determinar la distribución de tamaños de partícula de la muestra y, si es necesario, comparar la curva con las clasificaciones de suelos normalizadas.
Control de calidad: asegurar que el ensayo siga las normas ASTM D422, AASHTO T88 y UNE 103.102, y confirmar la calibración y el funcionamiento de todo el equipo.
Informe: registrar el proceso de ensayo, con los datos de la muestra, el método, los resultados y las observaciones pertinentes.

SKU	B-01-200-0388.1	B-01-200-0388.2
Tipo	6 muestras (estándar)	15 a 20 muestras (grande)
Peso aproximado	19 kg	26 kg
Dimensiones del baño	540 × 310 × 410 mm	830 × 520 × 410 mm
Normas	ASTM D422, AASHTO T88, UNE 103.102	ASTM D422, AASHTO T88, UNE 103.102
Incluye	Baño de agua de temperatura constante con calefactor y bomba de circulación, 240 V, monofásico, 50/60 Hz (1); probeta para hidrómetro de 1000 ml (6); tapón de goma para probeta de hidrómetro (6); hidrómetro de vástago largo 0,995 – 1,038 g/ml (ASTM) (1); termómetro de vidrio de -10 °C a 50 °C × 0,5 °C (1); vaso de vidrio con pico de 250 ml (1); hexametafosfato de sodio, botella de 1000 g (1); agitador de alta velocidad de 10000 RPM con vaso y deflector, 240 V, monofásico, 50/60 Hz (1)	Baño de agua de temperatura constante con calefactor y bomba de circulación, 240 V, monofásico, 50/60 Hz (2); probeta para hidrómetro de 1000 ml (15); tapón de goma para probeta de hidrómetro (15); hidrómetro de vástago largo 0,995 – 1,038 g/ml (ASTM) (1); termómetro de vidrio de -10 °C a 50 °C × 0,5 °C (1); vaso de vidrio con pico de 250 ml (1); hexametafosfato de sodio, botella de 1000 g (1); agitador de alta velocidad de 10000 RPM con vaso y deflector, 240 V, monofásico, 50/60 Hz (1)
Accesorio opcional	Carbonato de sodio (1000 g)	Carbonato de sodio (1000 g)

Análisis de tamaño de partícula de suelos por hidrómetro según ASTM D422, AASHTO T88 y UNE 103.102, para obtener la curva granulométrica y las fracciones de grava, arena, limo y arcilla; normas usadas en construcción, agricultura e ingeniería ambiental.

Guía de compra

El baño de agua y el agitador funcionan a 240 V, monofásico, 50/60 Hz: verifique que su laboratorio cuente con esa alimentación.

La versión grande se indica para 15 a 20 muestras e incluye 15 probetas con tapón; si trabajará con más de 15 muestras a la vez, confirme antes de comprar cuántas probetas adicionales necesita.

Ambas versiones incluyen una botella de 1000 g de hexametafosfato de sodio; el carbonato de sodio (1000 g) es un accesorio opcional que se pide por separado.

Cómo elegir

Elija la versión estándar para trabajar con 6 muestras: trae un baño de agua y 6 probetas con tapón. La versión grande, para 15 a 20 muestras, trae dos baños de agua y 15 probetas con tapón. El hidrómetro, el termómetro, el vaso, el hexametafosfato de sodio y el agitador son los mismos en ambas.
