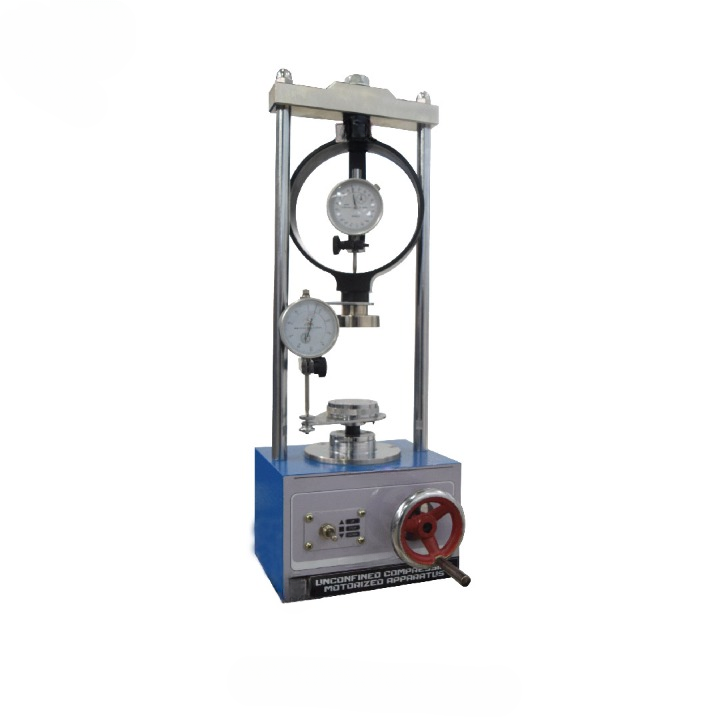

Equipo de compresión no confinada motorizado para suelos, 5 kN

Equipo de compresión no confinada motorizado para suelos, 5 kN

Normas asociadas AASHTO T208 ASTM D2166 BS 1377 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/equipo-de-compresion-no-confinada-motorizado-para-suelos-5-kn-648535 https://www.cotecno.cl/web/image/product.template/648535/image_1920?unique=7d52d39

Equipo motorizado de 5 kN que aplica carga axial controlada, sin confinamiento, para determinar la resistencia a la compresión no confinada del suelo.

  • Capacidad de 5 kN
  • Velocidad de 1,0 mm/min (50 Hz)
  • Luz vertical máxima de 300 mm y luz horizontal máxima de 140 mm
  • Anillo dinamométrico de 5 kN y comparador de 25 mm × 0,01 mm
  • Normas BS 1377:7, ASTM D2166 y AASHTO T208
  • Alimentación de 220 V, 50/60 Hz, monofásica, 0,25 Hp

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0387



Compartir

El equipo de compresión no confinada determina con exactitud la resistencia a la compresión no confinada de probetas de suelo. Su operación motorizada aplica la carga axial a la muestra de forma precisa y controlada, sin la presión de confinamiento que se usa en otros ensayos de compresión.

Su propósito es entregar datos de resistencia del suelo, fundamentales para el diseño y el análisis geotécnico. Durante todo el ensayo se registran la carga aplicada y la deformación del suelo: el equipo incluye un anillo dinamométrico de 5 kN, un pistón para probeta con soporte de comparador y un comparador de 25 mm × 0,01 mm.

Características

  • Sistema motorizado que aplica una carga axial controlada y constante a las probetas de suelo.
  • Diseñado para recibir probetas de suelo de distintos tamaños.
  • Cumple normas de la industria como ASTM y AASHTO, para ensayos uniformes y confiables.

Procedimiento de ensayo

  1. Preparar la muestra: obtener y dar forma a la muestra de suelo según se requiera, y medir sus dimensiones y su peso.
  2. Montar el equipo: colocar la muestra al centro de la placa inferior, cuidando su alineación y nivelación.
  3. Calibrar e iniciar el ensayo: calibrar los sistemas de carga y desplazamiento según el manual de instrucciones y poner en marcha el sistema motorizado para aplicar la carga en forma gradual.
  4. Observar y registrar: observar la deformación de la muestra a medida que aumenta la carga y registrar la carga máxima en la falla o en el límite de deformación especificado.
  5. Calcular la resistencia a la compresión: con la carga máxima y el área de la muestra, calcular la resistencia a la compresión no confinada de la probeta.
  6. Informar y limpiar: preparar el informe con los datos de la muestra, los parámetros del ensayo y los resultados; limpiar el equipo y manejar la muestra según los protocolos del laboratorio.
SKUB-01-200-0387
Capacidad5 kN
Luz vertical máxima300 mm
Luz horizontal máxima140 mm
Velocidad (50 Hz)1,0 mm/min
Dimensiones310 (L) × 190 (A) × 540 (H) mm
Peso aproximado16 kg
Alimentación220 V, 50/60 Hz, monofásica, 0,25 Hp
NormasBS 1377:7, ASTM D2166, AASHTO T208
IncluyeAnillo dinamométrico de 5 kN (1); pistón para probeta con soporte de comparador (1 juego); comparador de 25 mm × 0,01 mm (1); manual de instrucciones (1 copia)

Determinación de la resistencia a la compresión no confinada de suelos cohesivos según ASTM D2166, con referencia también a BS 1377:7 y AASHTO T208, para el diseño y el análisis geotécnico.

Guía de compra

Verifique que en su laboratorio cuente con alimentación de 220 V, 50/60 Hz, monofásica, para el motor de 0,25 Hp.

Compare el tamaño de sus probetas con la luz vertical de 300 mm y la luz horizontal de 140 mm del marco, y la carga de rotura esperada con la capacidad de 5 kN del anillo dinamométrico incluido.

Antes de comprar, confirme si el anillo dinamométrico se entrega con certificado de calibración y si se incluye la placa superior.
