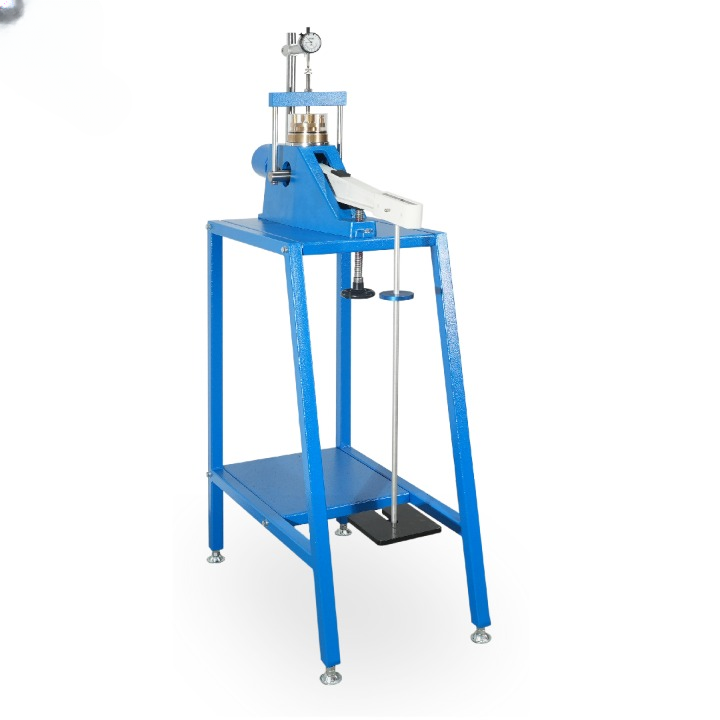

Equipo de consolidación de suelos, 8240 kPa en probeta de Ø50 mm

El equipo de consolidación determina las características de consolidación de muestras de suelo: mide cómo el suelo se asienta y consolida bajo carga en el tiempo. La consolidación es el proceso por el que el suelo se asienta gradualmente bajo esfuerzo, por lo general por la aplicación de una carga o por procesos naturales.

El equipo aplica una presión controlada a la muestra de suelo, dentro de una membrana permeable, mientras mide el asentamiento resultante en el tiempo. Estos datos ayudan a entender cómo se comportará el suelo bajo distintas condiciones de carga, lo que es esencial para diseñar estructuras como edificios, caminos y presas.

Es una unidad compacta, con tres relaciones de palanca, que ahorra espacio en el laboratorio sin sacrificar exactitud ni repetibilidad.

Características

• Tres relaciones de palanca: 1:9, 1:10 y 1:11.
• Diseño compacto que ahorra espacio en el laboratorio.
• Con la unidad de adquisición de datos opcional admite hasta 8 canales de medidores de deformación en forma simultánea.

Unidad de adquisición de datos (accesorio opcional)

• 8 canales: los ensayos se pueden ejecutar a la vez.
• Gráfico en vivo de desplazamiento versus tiempo.
• El gráfico final se puede guardar como imagen con el software preinstalado.
• Los datos brutos se guardan automáticamente en la unidad D del computador.

Accesorios opcionales

• Juego de pesas de 50 kg (4 x 10 kg, 1 x 5 kg, 2 x 2 kg y 1 x 1 kg).
• Juego de pesas de 100 kg (9 x 10 kg, 1 x 5 kg, 2 x 2 kg y 1 x 1 kg).
• Banco de mesa para la unidad de consolidación.
• Medidor digital de desplazamiento de 25 x 0,001 mm con cable COM.
• Unidad automática de adquisición de datos para el equipo de consolidación, con software.
• Celda de consolidación de Ø75 mm.
• Computador de escritorio con software de operación.

Procedimiento de ensayo

1. Preparación: prepare la muestra con las dimensiones y el contenido de humedad que exige la norma de ensayo o las especificaciones del proyecto.
2. Instalación: coloque la muestra en la celda de consolidación y asegure un sellado correcto para evitar fugas de agua durante el ensayo.
3. Saturación: en suelos cohesivos suele requerirse; aplique agua para que la muestra la absorba por la base o por la parte superior.
4. Consolidación: aplique la carga o presión predeterminada en incrementos con el dispositivo de carga del equipo y registre la carga aplicada y los intervalos de tiempo.
5. Medición del asentamiento: use comparadores de carátula, LVDT u otros medidores de desplazamiento.
6. Registro de datos: anote el asentamiento junto con las cargas o presiones aplicadas y trace la curva de consolidación de asentamiento versus tiempo o presión.
7. Análisis: a partir de la curva, determine el coeficiente de consolidación (Cv) y el coeficiente de cambio de volumen (mv).
8. Informe: resuma el procedimiento, las propiedades del suelo y los resultados.
