Este equipo mide la fuerza necesaria para extraer elementos de fijación de materiales como el hormigón. También determina la resistencia de adherencia entre la barra de acero de refuerzo anclada y el hormigón, y verifica el desempeño del anclaje in situ. Cuenta con sensores electrónicos e interfaz digital para lecturas en tiempo real y registro de datos, y usa una celda de carga calibrada para medir la fuerza.

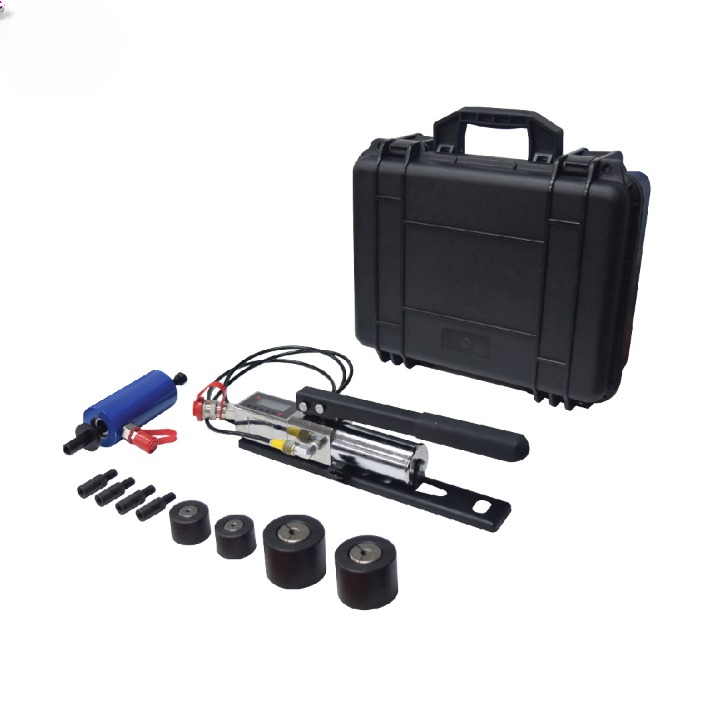

Incluye un dispositivo de sujeción que fija el material y el elemento de fijación y reduce el deslizamiento. Los controles permiten fijar los parámetros y el sistema de adquisición registra los datos de fuerza. Se entrega con indicador de carga digital, cilindro hidráulico hueco de 5 toneladas de capacidad y bomba manual.
Las cuñas de anclaje de 6, 8, 10 y 12 mm permiten ensayar barras de anclaje de distintos diámetros fabricadas en acero de alta resistencia; el equipo es apto para muestras de hasta 12 mm. Es un equipo portátil para barras de anclaje, barras de acero, pernos de expansión y otros dispositivos de anclaje.
Características
- Interfaz digital para lecturas en tiempo real, registro de datos y análisis.
- Celda de carga calibrada para medir la fuerza necesaria para la extracción.
- Sistema de adquisición de datos que registra la fuerza durante todo el ensayo.
- Construcción robusta para resistir las fuerzas del ensayo de arrancamiento.
- Elementos de seguridad para una operación segura durante el ensayo.
Procedimiento de ensayo
- Preparación: prepare el material y el elemento de fijación según las normas y fije las mordazas.
- Parámetros: fije los parámetros del ensayo, como la velocidad de tracción y la tasa de desplazamiento.
- Ensayo: aplique tracción al elemento de fijación hasta su extracción completa, vigilando las lecturas de fuerza.
- Registro de datos: registre los datos de fuerza y desplazamiento durante todo el ensayo.
- Análisis: analice los resultados, como la fuerza última de arrancamiento.
- Interpretación: interprete los resultados en su contexto y evalúe la resistencia de adherencia.
- Documentación: documente el procedimiento, los resultados y las observaciones.
- Informe: elabore un informe de ensayo con los hallazgos y los datos pertinentes.
- Mantenimiento: limpie y mantenga el equipo y vuelva a calibrarlo si es necesario.
