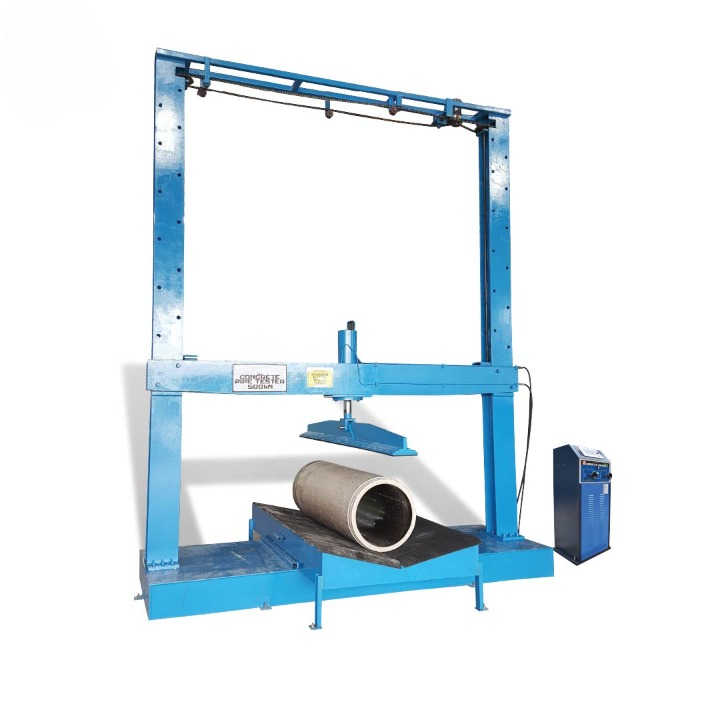

Equipo de ensayo para tuberías de hormigón, 500 kN, tubos hasta Ø3200 mm, EN 14636-1

Equipo de ensayo para tuberías de hormigón, 500 kN, tubos hasta Ø3200 mm, EN 14636-1

Normas asociadas EN 14636-1 Referencias técnicas asociadas al producto. No implican certificación ni cumplimiento oficial salvo que se indique expresamente.
Belltronic https://www.cotecno.cl/shop/equipo-de-ensayo-para-tuberias-de-hormigon-500-kn-tubos-hasta-3200-mm-en-14636-1-648485 https://www.cotecno.cl/web/image/product.template/648485/image_1920?unique=b45bf29

Equipo de 500 kN para ensayar tuberías de hormigón de alcantarillado y drenaje, con marco de acero y carga hidráulica controlada desde consola táctil.

  • Norma EN 14636-1
  • Capacidad máxima de 500 kN con sensibilidad de 0,1 kN
  • Cilindro de doble efecto con 500 mm de carrera
  • Tubos de hasta Ø3200 x 2900 mm de largo
  • Consola de control con pantalla táctil
  • Peso total aproximado de 4500 kg

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0337



Compartir

Equipo diseñado y fabricado para ensayar tuberías de hormigón de alcantarillado y drenaje usadas en obras de drenaje, sistemas de agua potable y de riego, entre otros, según EN 14636-1.

La máquina se compone de dos partes: el control de carga hidráulica, con consola de control con pantalla táctil, y el marco de ensayo, fabricado en acero. La carga la aplica un cilindro de doble efecto con 500 mm de carrera y el travesaño se desplaza con un motorreductor eléctrico.

Los datos se pueden imprimir y transferir con el instalador de transferencia de datos especificado. El software de análisis permite generar los informes de ensayo de forma automática.

Características

  • Marco de ensayo robusto, de acero
  • Impresión y transferencia de datos con el instalador de transferencia de datos especificado
  • Software de análisis para generar informes de ensayo automáticos
  • Movimiento del travesaño con motorreductor eléctrico
SKUB-01-200-0337
Sensor de cargaCapacidad máxima: 500 kN x 0,1 kN de sensibilidad
Sistema de controlConsola de control con pantalla táctil
Sistema de compresiónCilindro de doble efecto con 500 mm de carrera
Dimensión máxima del tuboDiámetro 3200 x 2900 mm de largo
Dimensiones del marco3 (largo) x 4 (ancho) x 4,5 (alto) m
Peso total aproximado4500 kg
Alimentación220 V CA, 1 fase, 50/60 Hz, 6 A, 750 W
Movimiento del travesañoControl con motorreductor eléctrico
NormasEN 14636-1
Incluye1 copia del manual de instrucciones

Ensayo de tuberías de hormigón para alcantarillado y drenaje usadas en obras de drenaje y en sistemas de agua potable y de riego, según EN 14636-1.

Guía de compra

Compare el diámetro y el largo de los tubos que fabrica o recibe con el tamaño máximo que admite el marco, y la carga que requiere su ensayo con la capacidad de 500 kN.

Prepare el lugar de instalación: el marco mide 3 x 4 x 4,5 m y el conjunto pesa del orden de 4500 kg, por lo que requiere un espacio amplio.

La alimentación es monofásica de 220 V CA, de modo que no exige red trifásica.
