Equipo con pantalla táctil de 6,4 pulgadas para ensayos de integridad de pilotes por baja deformación con el método de onda reflejada.

  • Ensayo de integridad de pilotes por baja deformación, método de onda reflejada
  • Norma ASTM D5882-07, además de JGJ 106-2014, JTG/T F81-01-2004, TB 10218-2008 y JGJ 340-2015
  • Conversión A/D de 24 bits con punto flotante instantáneo
  • Intervalo de muestreo de 5 ~ 1000 μs y rango dinámico ≥100 dB
  • Batería de litio extraíble con autonomía ≥10 h
  • Peso de 1,3 kg con batería de litio

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0341



Compartir

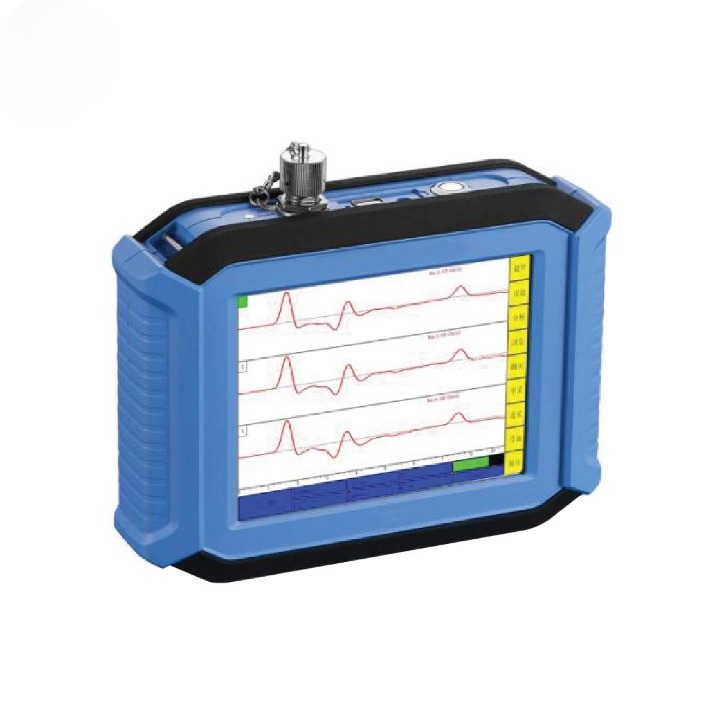

El equipo realiza ensayos de integridad de pilotes por baja deformación con el método de onda reflejada.

El ensayo se basa en la teoría de propagación de ondas. El nombre «ensayo de integridad de pilotes por baja deformación» se debe a que un impacto liviano aplicado al pilote produce una deformación baja. El impacto genera una onda de esfuerzo que viaja hacia abajo por el pilote. Cuando esa onda encuentra un cambio de sección o de calidad del hormigón, genera una onda reflejada que luego se observa en la cabeza del pilote. Analizando el tiempo de propagación, la amplitud y la fase de la onda reflejada se evalúa la integridad del pilote.

La unidad tiene pantalla LCD a color de 6,4 pulgadas con operación táctil, disco electrónico de 16G, un canal con adquisición de señal por cable, acelerómetro piezoeléctrico y sensor de velocidad. Los datos se entregan por USB. Funciona con batería de litio extraíble, admite cargador de escritorio y su carcasa es de plástico de ingeniería de alta resistencia.

Normas aplicables

  • Método de ensayo estándar para ensayos de integridad por impacto de baja deformación en fundaciones profundas, ASTM D5882-07
  • Código técnico para la detección de pilotes de fundación de edificios, JGJ 106-2014
  • Reglamento de tecnología de ensayo dinámico de pilotes de fundación en obras viales, JTG/T F81-01-2004
  • Código de detección no destructiva de pilotes de fundación en obras ferroviarias, TB 10218-2008
  • Código técnico para la detección en fundaciones de edificios, JGJ 340-2015
SKUB-01-200-0341
PantallaPantalla LCD a color de 6,4 pulgadas (resolución: 640 x 480, retroiluminación ajustable)
Capacidad de almacenamientoDisco electrónico de 16G
Adquisición de señalPor cable
Sistema de control principalSistema embebido de bajo consumo, frecuencia básica ≥1 GHz, memoria: 512 M
Intervalo de muestreo5 ~ 1000 μs
Amplificación de punto flotante1 ~ 256
Longitud de registro1k
Exactitud de conversión A/D24 bits, punto flotante instantáneo
Tensión de ruido del sistema< 20 μV
Rango dinámico≥100 dB
Entrega de datosUSB
Ancho de banda de frecuencia2 ~ 12000 Hz
Ancho de banda del sensor0,5 ~ 9000 Hz
AlimentaciónBatería de litio extraíble; admite cargador de escritorio; autonomía ≥10 h
Modo de operaciónPantalla táctil
Número de canales1
SensorAcelerómetro piezoeléctrico y sensor de velocidad
Nivel de disparoSiete niveles seleccionables
Temperatura de operación-20 ~ +55 °C
CarcasaPlástico de ingeniería de alta resistencia
Dimensiones220 x 160 x 56 mm
Peso1,3 kg (con batería de litio)
NormasASTM D5882-07, JGJ 106-2014, JTG/T F81-01-2004, TB 10218-2008, JGJ 340-2015

Ensayo de integridad de pilotes por baja deformación con el método de onda reflejada, según ASTM D5882-07, JGJ 106-2014, JTG/T F81-01-2004, TB 10218-2008 y JGJ 340-2015.

Guía de compra

Revise qué norma rige su proyecto: el equipo se aplica según ASTM D5882-07 y según los códigos JGJ 106-2014 y JGJ 340-2015 (fundaciones de edificios), JTG/T F81-01-2004 (obras viales) y TB 10218-2008 (obras ferroviarias).

Considere la batería de litio extraíble con autonomía de al menos 10 h, el rango de temperatura de operación de -20 a +55 °C y que los datos se descargan por USB.
