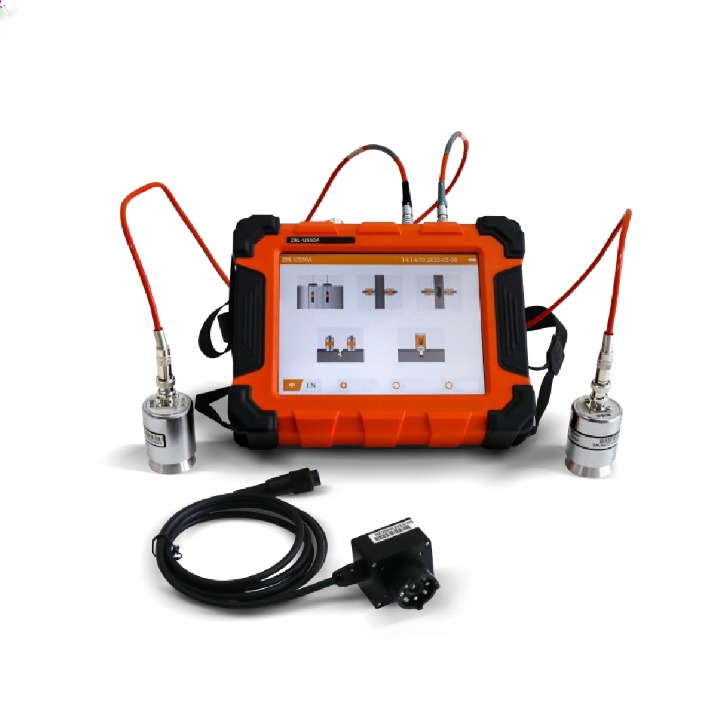

Equipo de ultrasonido por velocidad de pulso con pantalla táctil de 5,7 pulgadas

Equipo de ultrasonido por velocidad de pulso con pantalla táctil de 5,7 pulgadas

Belltronic https://www.cotecno.cl/shop/equipo-de-ultrasonido-por-velocidad-de-pulso-con-pantalla-tactil-de-5-7-pulgadas-648781 https://www.cotecno.cl/web/image/product.template/648781/image_1920?unique=829bdfa

Equipo de ultrasonido que evalúa la integridad del hormigón, la roca y otros materiales midiendo el tiempo de viaje de pulsos ultrasónicos, sin dañarlos.

  • Rango de medición: 0,025 µs - 1638,4 µs
  • Ancho de banda: 1 - 250 kHz; rango dinámico máximo 154 dB
  • Amplitud ajustable de 65 V a 1000 V
  • Pantalla TFT de 5,7 pulgadas, operación con pantalla táctil y teclas
  • Batería de litio con autonomía >5 h; peso 1,36 kg con batería
  • Ensayos de integridad de pilotes, resistencia, defectos y profundidad de fisuras

Requiere cotización

Esta combinación no existe.

Descargar catálogo (PDF)
Contáctanos
SKU: B-01-200-0516



Compartir

El equipo mide la integridad del hormigón, la roca y otros materiales enviando pulsos ultrasónicos de alta frecuencia a través del material y midiendo el tiempo que demoran en recorrerlo. Las fisuras, vacíos y otros defectos interrumpen el recorrido de las ondas y las hacen viajar más lento, por lo que el equipo detecta esas irregularidades sin dañar el material.

El principio del ensayo es que el sonido viaja más rápido en materiales más densos y homogéneos. Se usa en proyectos de construcción para evaluar la calidad de estructuras de hormigón como puentes, edificios, represas y túneles, e identificar debilidades o defectos que requieran reparación o refuerzo.

Permite detectar con rapidez la integridad de pilotes de fundación y muros continuos por el método de penetración ultrasónica.

Aplicaciones

  • Integridad de pilotes de fundación (ensayo de pilotes).
  • Resistencia a la compresión del hormigón (ensayo de resistencia).
  • Defectos y cavidades en elementos estructurales (ensayo de defectos).
  • Profundidad de fisuras en la superficie del hormigón (ensayo de fisuras).

Características

  • Muestra en cualquier momento el resultado del ensayo y la distribución gráfica de los puntos anormales en cada perfil.
  • El retardo de muestreo y el factor de amplificación se ajustan en cualquier momento.
  • Pantalla LCD a color de alto brillo en la que se observan en terreno la forma de onda, la velocidad y la amplitud de varios perfiles ensayados, y se revisan datos, curvas, trenes de onda y el esquema de integridad del pilote en todos los puntos.
  • Sistema operativo con pantalla táctil e interfaz fácil de aprender y de operar.
  • Tarjeta SD de alta capacidad para guardar los datos de ensayo.
  • Baterías de litio integradas de alta capacidad para trabajo prolongado en terreno.
  • Puertos USB para transmitir datos, actualizar el software o conectar mouse o teclado.
  • Los datos de cada proyecto se guardan en una carpeta con el nombre del proyecto.
SKUB-01-200-0516
Temperatura de operación-10 °C ~ +40 °C
HumedadNo informado
Precisión de prueba y lectura del tiempo acústico0,025 µs
Rango dinámico máximo del sistema154 dB
Precisión del control de ganancia0,5 dB
Error de medición de amplitud≤1 dB
Sensibilidad de recepción≤10 µV
Rango de medición0,025 µs - 1638,4 µs
Resolución± 0,1 µs
Número de puntos de forma de onda512 ~ 4096, varios niveles opcionales
Amplitud65 V a 1000 V (ajustable)
Ancho de banda de frecuencia1 - 250 kHz
Autonomía de la batería>5 h
Monitor5,7 pulgadas, TFT transflectivo
Modo de operaciónPantalla táctil y teclas
Dimensiones (largo x ancho x alto)210 x 149 x 60 mm
Peso1,36 kg (con batería de litio)
AlimentaciónCA: 220 V ±10 %, CC: +9 V
IncluyeManual de instrucciones (1 copia)

Evaluación no destructiva de la integridad del hormigón, la roca y otros materiales: integridad de pilotes de fundación y muros continuos, resistencia a la compresión del hormigón, defectos y cavidades en elementos estructurales y profundidad de fisuras en la superficie del hormigón, en puentes, edificios, represas y túneles.

Guía de compra

Funciona con su batería de litio integrada o con alimentación de 220 V CA. Antes de comprar, confirme con Cotecno los palpadores, cables y estuche que se entregan con el equipo.

Antes de comprar, confirme el rango de humedad de operación si trabajará en ambientes húmedos.
