ZondST2d — software de procesamiento e interpretacion de datos sismicos 2D - WP

El módulo de tomografía sísmica es una solución lista para usar para la tomografía sísmica que resuelve una amplia gama de problemas, desde el modelado matemático y el análisis de sensibilidad hasta la inversión y la interpretación de datos de campo.

El algoritmo de la ruta más corta se utiliza para resolver el problema del trazado de rayos. El algoritmo se caracteriza por cálculos de alta velocidad y precisión controlada. El método permite calcular el camino más corto de onda refractada. La combinación de las trayectorias de rayos más cortas desde la fuente y el receptor hasta el reflector permite generar una trayectoria de onda reflejada para cada límite. Se selecciona una sección del límite con un tiempo de paso total mínimo desde la fuente y el receptor como punto de reflexión.

El algoritmo de trazado de rayos se implementa de tres maneras: 1. Aproximación de rayos. Velocidad constante dentro de una célula. 2. Aproximación de rayos. La velocidad dentro de una célula cambia linealmente. Las velocidades se definen en nodos. 3. Modelado de un canal de rayos de radio variable. La velocidad dentro de una célula cambia linealmente. Las velocidades se especifican en nodos.

El módulo de tomografía sísmica permite obtener secciones transversales de velocidad tanto para la presión como para las ondas superficiales. Las fuentes y los receptores se pueden colocar en el suelo, la superficie del agua, el fondo marino o en pozos. También es posible utilizar el módulo para la interpretación de datos de perfiles sísmicos verticales (VSP). Además de la estimación de las secciones transversales de velocidad, se ha implementado la reconstrucción de la distribución de anisotropía de velocidad. El programa utiliza la versión simple de la relación de anisotropía de velocidad sísmica — Vx/Vz.

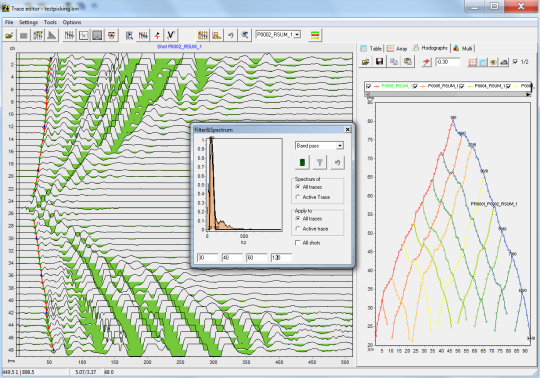

La interfaz del módulo de picking de primera llegada en sísmica está diseñada para simplificar y automatizar el proceso de picking de las primeras llegadas. El módulo proporciona una variedad de métodos de visualización y acceso inmediato a las funciones más comunes. El usuario puede elegir simultáneamente varios tipos de Vs, ondas refractadas Vp y hasta 3 ondas reflejadas. El procesamiento de datos está optimizado para el uso conjunto de ondas P y S refractadas.

El módulo de modelado hacia adelante de ondas de refracción está diseñado para obtener secciones arbitrariamente estratificadas de acuerdo con el método de ondas refractadas (o reflejadas). La sección de velocidad se define mediante un conjunto de capas con geometría de capas libres y distribución de velocidad arbitraria a lo largo del perfil en cada capa. La complejidad de la geometría del horizonte está controlada por el número de nodos. Cualquier capa puede ser reflectante y refractiva, o solo refractiva. La aplicación implementa una solución precisa para un medio arbitrario en capas. El rayo pasa de acuerdo con el principio de Fermat, que describe correctamente la física del proceso, a diferencia del método t0, donde la onda siempre se desliza sobre el borde de la refracción. El módulo permite modelar los tiempos de llegada de las ondas refractadas y reflejadas y resolver el problema inverso de los tiempos observados tanto combinados como por separado. La inversión conjunta de datos VES, MT, AMT, RMT, TEM, gravedad y estudios magnéticos está disponible en el módulo.

El análisis de dispersión de ondas superficiales, implementado en el módulo MASW, permite obtener perfiles de velocidad Vs a partir de datos de campo. El programa proporciona un ciclo completo de procesamiento de datos desde la estimación de curvas de dispersión hasta la construcción de secciones de velocidad. La inversión multimodal también está disponible.

El módulo de inversión de amplitud implementa el algoritmo de tomografía de atenuación y permite obtener una sección del parámetro de atenuación Q a partir de los valores de las primeras amplitudes de rotura. La solución del problema se basa en una sección de velocidad obtenida preliminarmente. Los valores de las primeras amplitudes de ruptura se seleccionan simultáneamente con los tiempos.

El módulo graviMagnetic adicional proporciona una combinación eficiente de estudios de gravedad y magnéticos con sección de velocidad con un solo cuadro. El marco basado en la sección sismotomografía se llena con datos de gravedad y magnéticos de forma automática o manual.

La aplicación especial de Nakamura proporciona estimación de espectros, análisis de microsismos, realiza espectros de generación de relación H / V y modelado de secciones verticales 1D Vs.

Puede encontrar fácilmente información detallada sobre las funciones de ZondST2d en el Manual del usuario y en los tutoriales en vídeo. Además, puede obtener la versión demo mediante el enlace que se indica a continuación.

Configuraciones:

Hay tres versiones de ZondST2d disponibles:

Versión completa de ZondST2d: todas las funciones y módulos están incluidos.

Versión de refracción ZondST2d: configuración con todas las funciones necesarias para el procesamiento de datos de tomografía sísmica terrestre.

Versión ZondST2d MASW: incluye todas las funciones para el procesamiento de ondas superficiales y el método Nakamura.

Versiones de ZondST2d y sus funciones:
