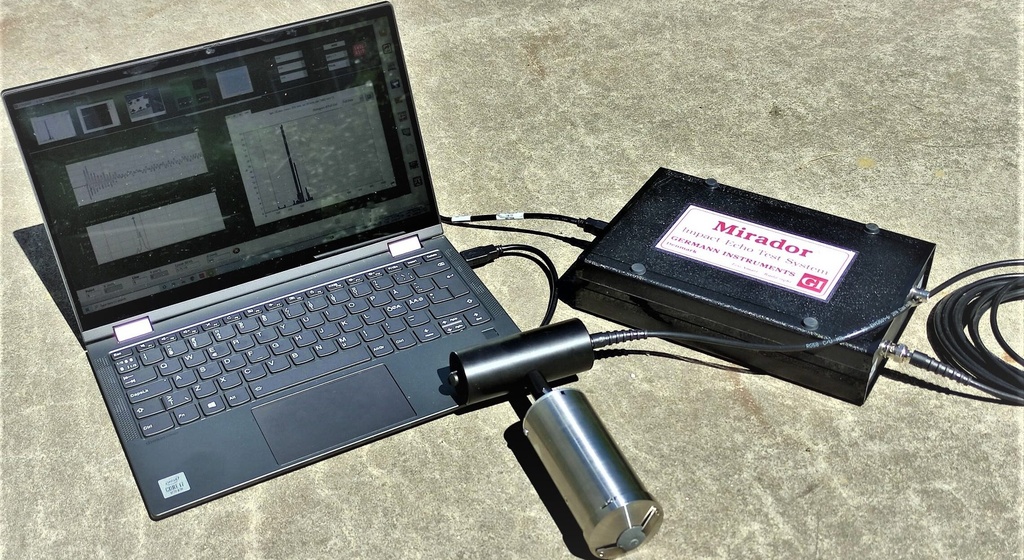

Mirador

Name: [germann-C-000911] Mirador
Brand: Germann Instruments
SKU: germann-C-000911

Requiere cotización

Esta combinación no existe.

Descargar catalogo (PDF)

Contáctanos

SKU: germann-C-000911

Descripcion

El método impacto-eco se basa en el seguimiento de la llegada periódica de ondas de tensión reflejadas generadas por un pequeño impacto mecánico. A diferencia de los probadores de velocidad de pulso ultrasónicos tradicionales que requieren acceso a ambas caras de un miembro y no es posible determinar la profundidad de las anomalías, Mirador requiere acceso a una sola cara y puede obtener información sobre la profundidad de los defectos internos o el espesor de un miembro sólido. El Ecolista El software para adquisición de datos y visualización 2D/3D hace que la técnica de impacto-eco sea más amigable y fácil de interpretar.

Prueba de impacto-eco.

Especificaciones

Sistema de Adquisición de Datos:
- 2 canales, 4 MB/canal
- Resolución de 8 bits, ancho de banda de 50 MHz
- Rango de voltaje de entrada de -5 V a 5 V
- interfaz USB

Transductores portátiles piezoeléctricos de contacto seco y alta sensibilidad
Equipado con Ecolista software que permite:
- visualización de forma de onda en tiempo real durante la prueba
- crear representaciones visuales en 2D y 3D
- Mire la interfaz reflectante en diferentes planos de corte.
- Indicaciones asistidas por audio para acelerar la adquisición de datos.
- superponer los resultados de la prueba en la imagen real de la ubicación de la prueba
- generación de informes

Exactitud (suponiendo una velocidad de onda P constante):
- Medición de espesor, calibración directa: ± 2%
- Medición de espesor por medición de velocidad de onda P superficial: ± 3%
- Profundidad de las grietas que se abren en la superficie: ± 4%

Condiciones de funcionamiento: Temperatura: -10 a 50 °C, HR ≤ 95 %

Normas

ASTM C1383, “Método de prueba para medir la velocidad de la onda P y el espesor de placas de concreto utilizando el método de impacto-eco”

Aplicaciones y usos

Mida el espesor de pavimentos, refuerzos asfálticos, elementos de hormigón en forma de placas como losas o muros, etc.
Detectar la presencia y profundidad de huecos y panales.
Detectar huecos debajo de losas sobre el terreno
Evaluar la calidad de la inyección de lechada en canaletas de postensado o juntas de elementos prefabricados.
Integridad de una membrana debajo de una capa de asfalto que protege el hormigón estructural
Estudios de delaminación de tableros de puentes, muelles, torres de refrigeración, chimeneas, etc.
Detectar desunión de superposiciones y parches
Detectar daños por ASR y daños por congelación y descongelación
Mida la profundidad de las grietas que se abren en la superficie.
Estimar el desarrollo de la fuerza a temprana edad (con la correlación adecuada)

Prueba de impacto-eco.

Componentes y accesorios

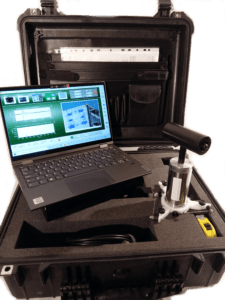

Mirador -3000 Kit

Incluye:

Artículo	Orden #
computadora portatil	MRD-10
Módulo de adquisición de datos con cable USB	MRD-20
Ecolista software	MRD-30
Transductor Mark IV	MRD-40
Soporte estrella con impactadores de 5, 8 y 12 mm	MRD-60
Impactadores sobre varillas de resorte de 5, 8 y 12 mm	MRD-70
Tapas protectoras para puntas de transductor, 4 piezas	MRD-80
cable BNC	MRD-90
Manual de usuario para Ecolista software	MRD-150
Manual de operación	MRD-160
Carpeta con estudios de casos de prueba.	MRD-170
Caso adjunto	MRD-120

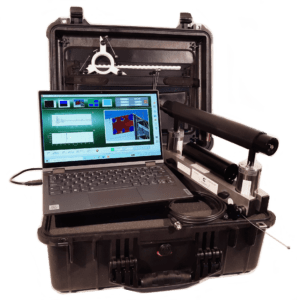

Mirador-5000 Kit

Incluye:

Artículo	Orden #
computadora portatil	MRD-10
Módulo de adquisición de datos con cable USB	MRD-20
Ecolista software	MRD-30
Vikingo LONGSHIP con mango largo y dos transductores portátiles Mark IV	MRD-50
Soporte estrella con impactadores de 5, 8 y 12 mm	MRD-60
Impactadores sobre varillas de resorte de 5, 8 y 12 mm	MRD-70
Mango corto para medir la profundidad de las grietas.	MRD-80
Tapas protectoras para puntas de transductor, 8 unidades	MRD-90
Cable BNC, 2 uds.	MRD-100
manual para Ecolista software	MRD-150
Manual de operación	MRD-160
Carpeta con estudios de casos de prueba.	MRD-170
Caso adjunto	MRD-130

Se debe pedir por separado

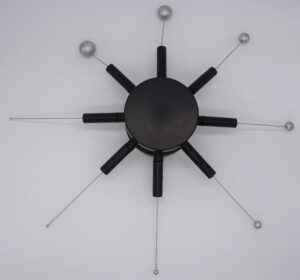

Araña, N.º de pedido MRD-210

la o Araña Contiene 8 impactadores esféricos, con diámetros que varían de 2 mm a 15 mm y que cubren un contenido de frecuencia de aproximadamente 1,2 kHz a 100 kHz sobre una superficie de hormigón duro.

FICHA TÉCNICA

Ficha Técnica

Ecolista ECH-TDS
