Juego de penetrómetro Proctor

El juego de penetrómetros Proctor se puede utilizar para establecer las relaciones de resistencia a la penetración de la humedad de suelos de grano fino según la norma ASTM D1558.

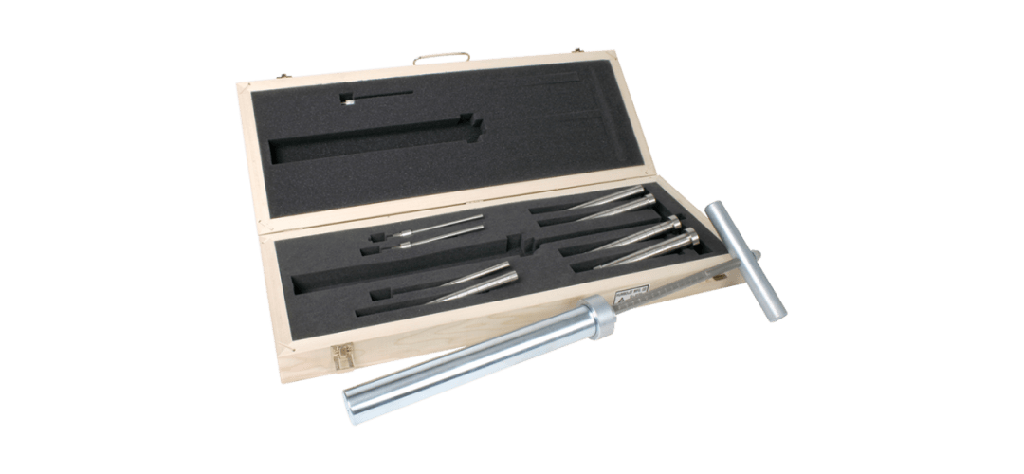

El kit de penetrómetro Proctor consta de un dinamómetro de resorte especial, con una escala indicadora de presión en el vástago del mango, graduada de 10 a 130 lbf (45 a 580 N) en incrementos de 2 lbf (9 N). Un anillo deslizante en el vástago indica la resistencia al corte obtenida con la prueba. El kit incluye estas agujas intercambiables (área en pulg.² ^o cm² ⁾ : 1 (6,45), 3/4 (4,84), 1/2 (3,22), 1/3 (2,15), 1/5 (1,29), 1/10 (0,65), 1/20 (0,32), 1/30 (0,22) y 1/40 (0,16). Hay agujas de repuesto disponibles; consulte los accesorios a continuación. El kit viene con una caja de madera forrada de espuma para guardar el penetrómetro y las agujas intercambiables.

Antes de utilizar el penetrómetro Proctor, las muestras de suelo deben prepararse de acuerdo con el método "A" o el método "B" de la norma ASTM D698. Tras la preparación, la fracción que pasa por el tamiz n.° 4 (4,75 mm) debe tener al menos un 20 % que pase por el tamiz de 3/8" (9,5 mm) para cumplir con la norma ASTM D1558.

Nota: Las determinaciones de resistencia a la penetración no son fiables para muestras de suelo moldeado muy secas o suelos muy granulares.
