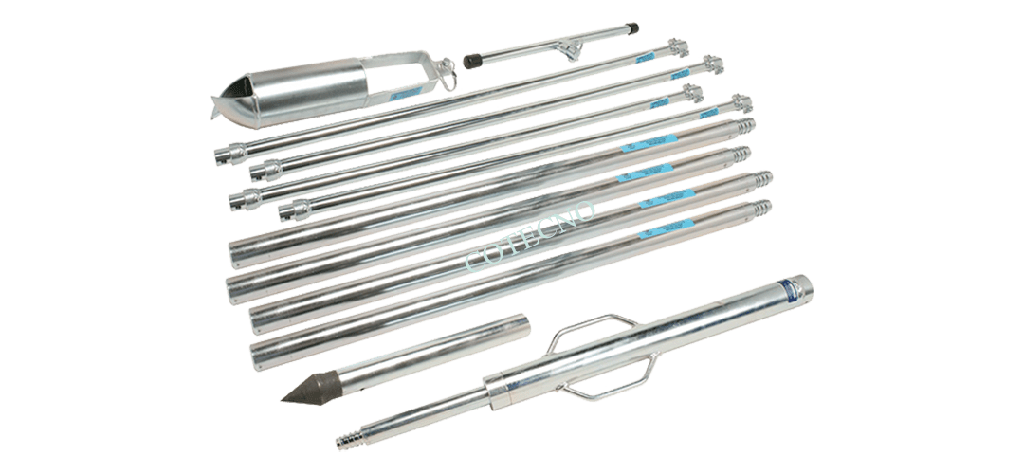

Equipo de ensayo de penetración de cono dinámico con martillo de accionamiento con manguito

El penetrómetro de cono dinámico (DCP), desarrollado originalmente por George Sowers, utiliza una masa de acero de 6,8 kg (15 lb) que cae desde una altura de 51 cm (20") para impactar un yunque y penetrar un cono de 3,8 cm (1,5") de diámetro y 45° (ángulo del vértice) colocado en el fondo de un orificio perforado manualmente. El DCP puede utilizarse eficazmente en orificios perforados en casi todo tipo de suelos, hasta profundidades de 4,6 a 6,1 m (15 a 20 pies). Los componentes están galvanizados y los conos reciben tratamiento térmico. El cono puede sustituirse por un conjunto de tubo de accionamiento (H-4202.7A) para la recolección de muestras de tubo de 7,6 x 25,4 cm (3" x 10") en orificios perforados manualmente. Este penetrómetro se utiliza para determinar la relación entre la resistencia a la penetración y la resistencia estándar de suelos vírgenes. Al igual que con todas las herramientas de campo utilizadas en las evaluaciones de cimentaciones, este método nunca debe emplearse como único medio para determinar las condiciones de la cimentación. Debe utilizarse junto con datos de campo y laboratorio previamente establecidos, como el ensayo de penetración estándar con cuchara partida, la densidad, la resistencia al corte o los datos de consolidación. El conjunto H-4202AS incluye:
